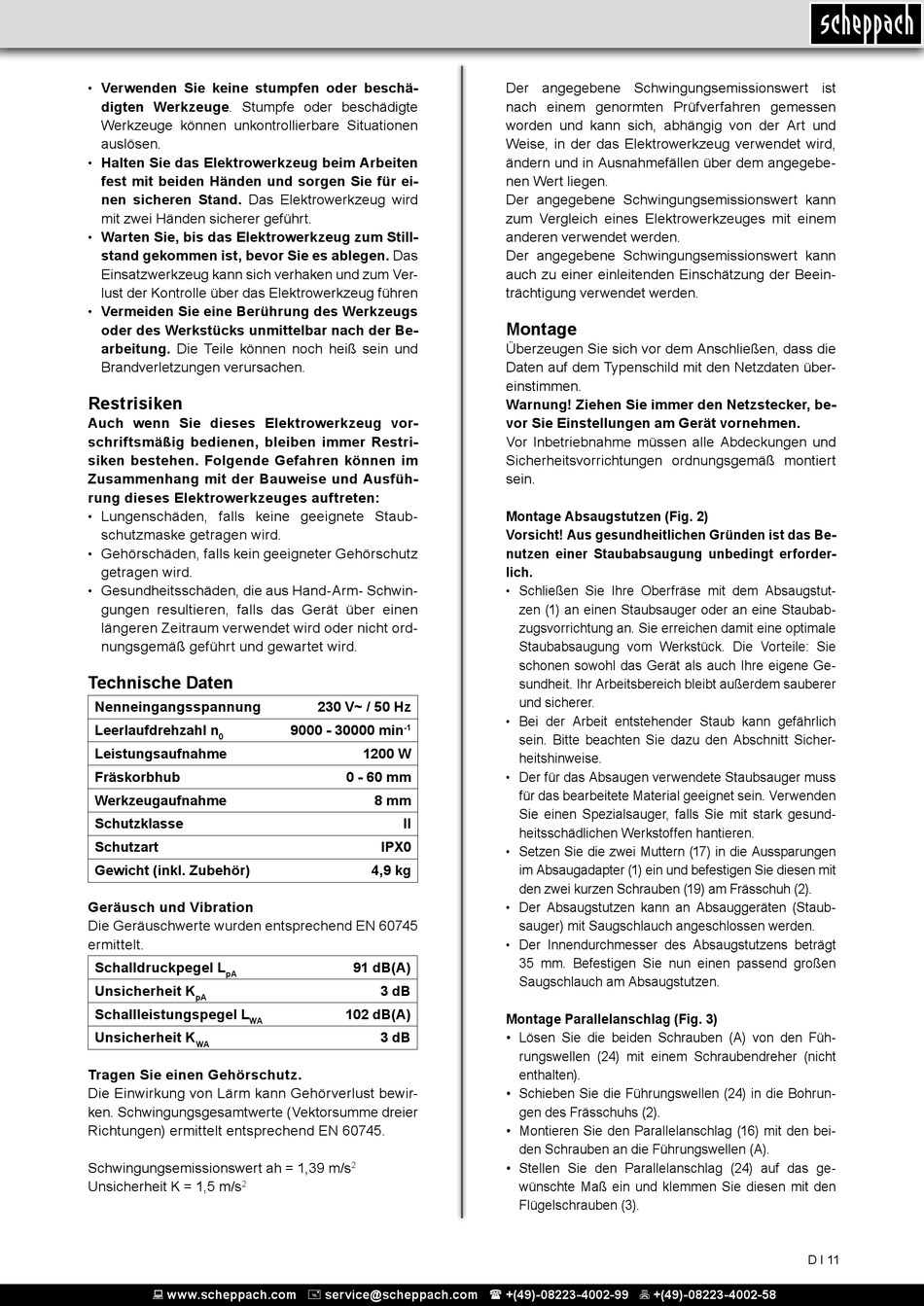

Verwenden Sie keine stumpfen oder beschä-
•
digten Werkzeuge. Stumpfe oder beschädigte
Werkzeuge können unkontrollierbare Situationen
auslösen.
Halten Sie das Elektrowerkzeug beim Arbeiten
•
fest mit beiden Händen und sorgen Sie für ei-
nen sicheren Stand. Das Elektrowerkzeug wird
mit zwei Händen sicherer geführt.
Warten Sie, bis das Elektrowerkzeug zum Still-
•
stand gekommen ist, bevor Sie es ablegen. Das
Einsatzwerkzeug kann sich verhaken und zum Ver-
lust der Kontrolle über das Elektrowerkzeug führen
Vermeiden Sie eine Berührung des Werkzeugs
•
oder des Werkstücks unmittelbar nach der Be-
arbeitung. Die Teile können noch heiß sein und
Brandverletzungen verursachen.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Restri-
siken bestehen. Folgende Gefahren können im
Zusammenhang mit der Bauweise und Ausfüh-
rung dieses Elektrowerkzeuges auftreten:
Lungenschäden, falls keine geeignete Staub-
•
schutzmaske getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
Gesundheitsschäden, die aus Hand-Arm- Schwin-
•
gungen resultieren, falls das Gerät über einen
längeren Zeitraum verwendet wird oder nicht ord-
nungsgemäß geführt und gewartet wird.

Technische Daten

Nenneingangsspannung
Leerlaufdrehzahl n
0
Leistungsaufnahme
Fräskorbhub
Werkzeugaufnahme
Schutzklasse
Schutzart
Gewicht (inkl. Zubehör)
Geräusch und Vibration
Die Geräuschwerte wurden entsprechend EN 60745
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken. Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Schwingungsemissionswert ah = 1,39 m/s
Unsicherheit K = 1,5 m/s
2
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~ / 50 Hz
9000 - 30000 min
-1
1200 W
0 - 60 mm
8 mm
II
IPX0
4,9 kg
91 dB(A)
3 dB
102 dB(A)
3 dB
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet wird,
ändern und in Ausnahmefällen über dem angegebe-
nen Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der Beein-
trächtigung verwendet werden.

Montage

Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten über-
einstimmen.
Warnung! Ziehen Sie immer den Netzstecker, be-
vor Sie Einstellungen am Gerät vornehmen.
Vor Inbetriebnahme müssen alle Abdeckungen und
Sicherheitsvorrichtungen ordnungsgemäß montiert
sein.
Montage Absaugstutzen (Fig. 2)
Vorsicht! Aus gesundheitlichen Gründen ist das Be-
nutzen einer Staubabsaugung unbedingt erforder-
lich.
Schließen Sie Ihre Oberfräse mit dem Absaugstut-
•
zen (1) an einen Staubsauger oder an eine Staubab-
zugsvorrichtung an. Sie erreichen damit eine optimale
Staubabsaugung vom Werkstück. Die Vorteile: Sie
schonen sowohl das Gerät als auch Ihre eigene Ge-
sundheit. Ihr Arbeitsbereich bleibt außerdem sauberer
und sicherer.
Bei der Arbeit entstehender Staub kann gefährlich
•
sein. Bitte beachten Sie dazu den Abschnitt Sicher-
heitshinweise.
Der für das Absaugen verwendete Staubsauger muss
•
für das bearbeitete Material geeignet sein. Verwenden
Sie einen Spezialsauger, falls Sie mit stark gesund-
heitsschädlichen Werkstoffen hantieren.
Setzen Sie die zwei Muttern (17) in die Aussparungen
•
im Absaugadapter (1) ein und befestigen Sie diesen mit
den zwei kurzen Schrauben (19) am Frässchuh (2).
Der Absaugstutzen kann an Absauggeräten (Staub-
•
sauger) mit Saugschlauch angeschlossen werden.
Der Innendurchmesser des Absaugstutzens beträgt
•
35 mm. Befestigen Sie nun einen passend großen
Saugschlauch am Absaugstutzen.
Montage Parallelanschlag (Fig. 3)
• Lösen Sie die beiden Schrauben (A) von den Füh-
rungswellen (24) mit einem Schraubendreher (nicht
enthalten).
• Schieben Sie die Führungswellen (24) in die Bohrun-
gen des Frässchuhs (2).
• Montieren Sie den Parallelanschlag (16) mit den bei-
den Schrauben an die Führungswellen (A).
• Stellen Sie den Parallelanschlag (24) auf das ge-
wünschte Maß ein und klemmen Sie diesen mit den
Flügelschrauben (3).
