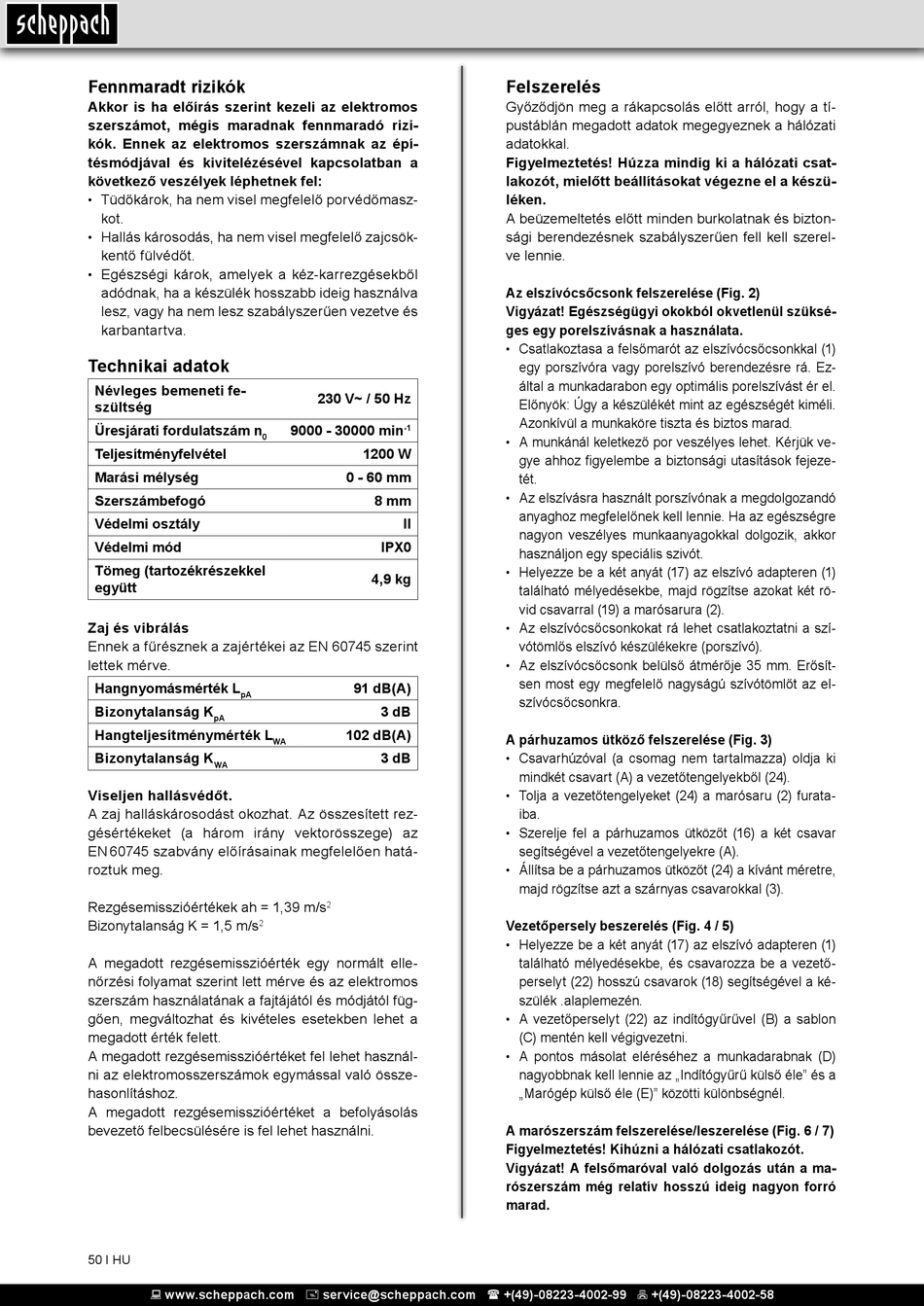

Technikai Adatok - Scheppach RO1200 Originalbetriebsanleitung

Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektromos
szerszámot, mégis maradnak fennmaradó rizi-
kók. Ennek az elektromos szerszámnak az épí-
tésmódjával és kivitelézésével kapcsolatban a
következő veszélyek léphetnek fel:
Tüdőkárok, ha nem visel megfelelő porvédőmasz-
•
kot.
Hallás károsodás, ha nem visel megfelelő zajcsök-
•
kentő fülvédőt.
Egészségi károk, amelyek a kéz-karrezgésekből
•
adódnak, ha a készülék hosszabb ideig használva
lesz, vagy ha nem lesz szabályszerűen vezetve és
karbantartva.

Technikai adatok

Névleges bemeneti fe-
szültség
Üresjárati fordulatszám n
0
Teljesítményfelvétel
Marási mélység
Szerszámbefogó
Védelmi osztály
Védelmi mód
Tömeg (tartozékrészekkel
együtt
Zaj és vibrálás
Ennek a fűrésznek a zajértékei az EN 60745 szerint
lettek mérve.
Hangnyomásmérték L
pA
Bizonytalanság K
pA
Hangteljesítménymérték L
Bizonytalanság K
WA
Viseljen hallásvédőt.
A zaj halláskárosodást okozhat. Az összesített rez-
gésértékeket (a három irány vektorösszege) az
EN 60745 szabvány előírásainak megfelelően hatá-
roztuk meg.
Rezgésemisszióértékek ah = 1,39 m/s
Bizonytalanság K = 1,5 m/s
2
A megadott rezgésemisszióérték egy normált elle-
nőrzési folyamat szerint lett mérve és az elektromos
szerszám használatának a fajtájától és módjától füg-
gően, megváltozhat és kivételes esetekben lehet a
megadott érték felett.
A megadott rezgésemisszióértéket fel lehet használ-
ni az elektromosszerszámok egymással való össze-
hasonlításhoz.
A megadott rezgésemisszióértéket a befolyásolás
bevezető felbecsülésére is fel lehet használni.
50 І HU
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~ / 50 Hz
9000 - 30000 min
-1
1200 W
0 - 60 mm
8 mm
II
IPX0
4,9 kg
91 dB(A)
3 dB
102 dB(A)
WA
3 dB
2
Felszerelés
Győződjön meg a rákapcsolás előtt arról, hogy a tí-
pustáblán megadott adatok megegyeznek a hálózati
adatokkal.
Figyelmeztetés! Húzza mindig ki a hálózati csat-
lakozót, mielőtt beállításokat végezne el a készü-
léken.
A beüzemeltetés előtt minden burkolatnak és bizton-
sági berendezésnek szabályszerűen fell kell szerel-
ve lennie.
Az elszívócsőcsonk felszerelése (Fig. 2)
Vigyázat! Egészségügyi okokból okvetlenül szüksé-
ges egy porelszívásnak a használata.
Csatlakoztasa a felsőmarót az elszívócsőcsonkkal (1)
•
egy porszívóra vagy porelszívó berendezésre rá. Ez-
által a munkadarabon egy optimális porelszívást ér el.
Előnyök: Úgy a készülékét mint az egészségét kiméli.
Azonkívül a munkaköre tiszta és biztos marad.
• A munkánál keletkező por veszélyes lehet. Kérjük ve-
gye ahhoz figyelembe a biztonsági utasítások fejeze-
tét.
Az elszívásra használt porszívónak a megdolgozandó
•
anyaghoz megfelelőnek kell lennie. Ha az egészségre
nagyon veszélyes munkaanyagokkal dolgozik, akkor
használjon egy speciális szivót.
Helyezze be a két anyát (17) az elszívó adapteren (1)
•
található mélyedésekbe, majd rögzítse azokat két rö-
vid csavarral (19) a marósarura (2).
Az elszívócsőcsonkokat rá lehet csatlakoztatni a szí-
•
vótömlős elszívó készülékekre (porszívó).
Az elszívócsőcsonk belülső átmérője 35 mm. Erősít-
•
sen most egy megfelelő nagyságú szívótömlőt az el-
szívócsőcsonkra.
A párhuzamos ütköző felszerelése (Fig. 3)
Csavarhúzóval (a csomag nem tartalmazza) oldja ki
•
mindkét csavart (A) a vezetőtengelyekből (24).
• Tolja a vezetőtengelyeket (24) a marósaru (2) furata-
iba.
Szerelje fel a párhuzamos ütközőt (16) a két csavar
•
segítségével a vezetőtengelyekre (A).
Állítsa be a párhuzamos ütközőt (24) a kívánt méretre,
•
majd rögzítse azt a szárnyas csavarokkal (3).
Vezetőpersely beszerelés (Fig. 4 / 5)
Helyezze be a két anyát (17) az elszívó adapteren (1)
•
található mélyedésekbe, és csavarozza be a vezető-
perselyt (22) hosszú csavarok (18) segítségével a ké-
szülék .alaplemezén.
A vezetőperselyt (22) az indítógyűrűvel (B) a sablon
•
(C) mentén kell végigvezetni.
• A pontos másolat eléréséhez a munkadarabnak (D)
nagyobbnak kell lennie az „Indítógyűrű külső éle" és a
„Marógép külső éle (E)" közötti különbségnél.
A marószerszám felszerelése/leszerelése (Fig. 6 / 7)
Figyelmeztetés! Kihúzni a hálózati csatlakozót.
Vigyázat! A felsőmaróval való dolgozás után a ma-
rószerszám még relatív hosszú ideig nagyon forró
marad.
