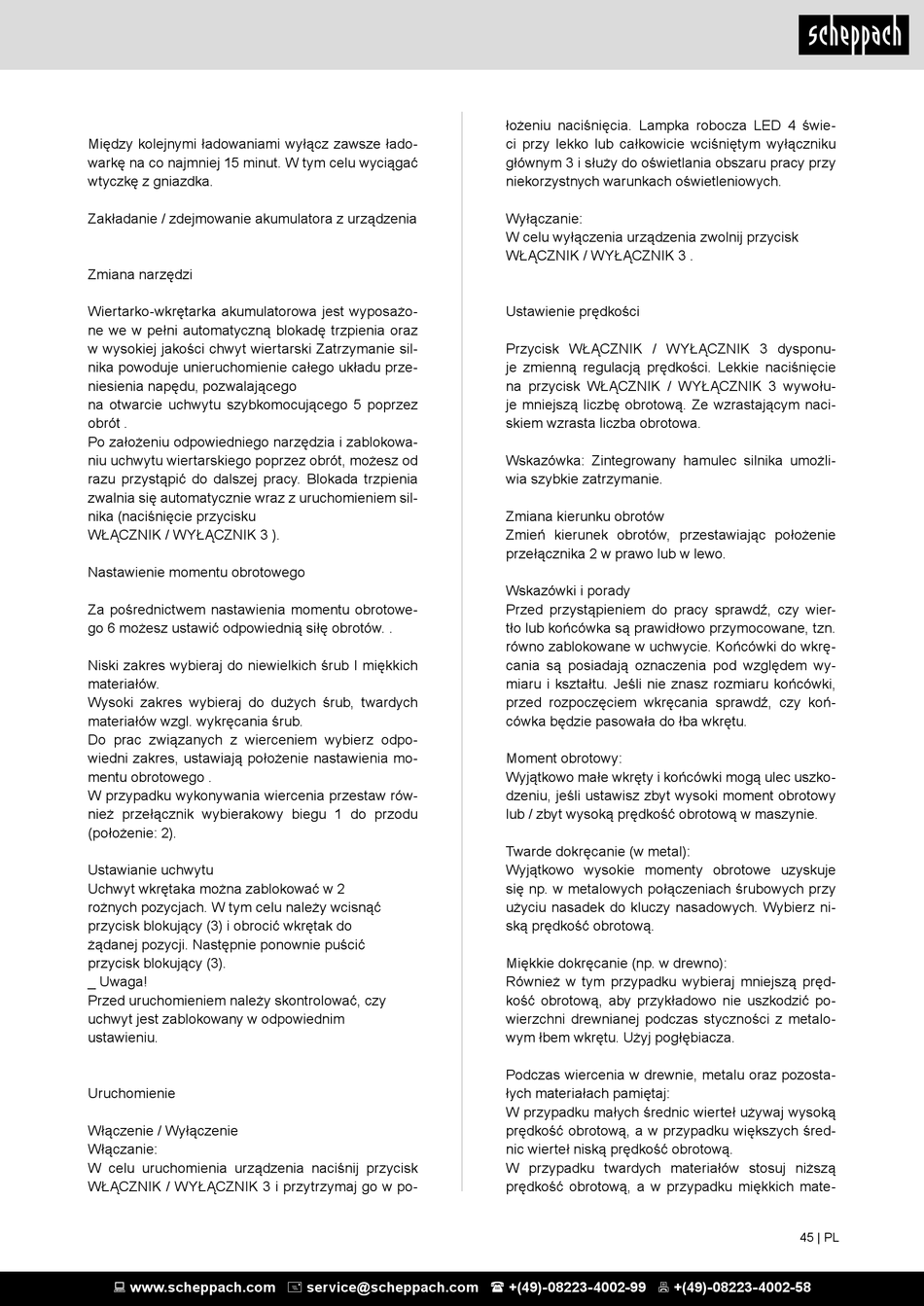

Scheppach CSD4-4Li Original Bedienungsanleitung Seite 45

Między kolejnymi ładowaniami wyłącz zawsze łado-
warkę na co najmniej 15 minut. W tym celu wyciągać
wtyczkę z gniazdka.
Zakładanie / zdejmowanie akumulatora z urządzenia
Zmiana narzędzi
Wiertarko-wkrętarka akumulatorowa jest wyposażo-
ne we w pełni automatyczną blokadę trzpienia oraz
w wysokiej jakości chwyt wiertarski Zatrzymanie sil-
nika powoduje unieruchomienie całego układu prze-
niesienia napędu, pozwalającego
na otwarcie uchwytu szybkomocującego 5 poprzez
obrót .
Po założeniu odpowiedniego narzędzia i zablokowa-
niu uchwytu wiertarskiego poprzez obrót, możesz od
razu przystąpić do dalszej pracy. Blokada trzpienia
zwalnia się automatycznie wraz z uruchomieniem sil-
nika (naciśnięcie przycisku
WŁĄCZNIK / WYŁĄCZNIK 3 ).
Nastawienie momentu obrotowego
Za pośrednictwem nastawienia momentu obrotowe-
go 6 możesz ustawić odpowiednią siłę obrotów. .
Niski zakres wybieraj do niewielkich śrub I miękkich
materiałów.
Wysoki zakres wybieraj do dużych śrub, twardych
materiałów wzgl. wykręcania śrub.
Do prac związanych z wierceniem wybierz odpo-
wiedni zakres, ustawiają położenie nastawienia mo-
mentu obrotowego .
W przypadku wykonywania wiercenia przestaw rów-
nież przełącznik wybierakowy biegu 1 do przodu
(położenie: 2).
Ustawianie uchwytu
Uchwyt wkrętaka można zablokować w 2
rożnych pozycjach. W tym celu należy wcisnąć
przycisk blokujący (3) i obrocić wkrętak do
żądanej pozycji. Następnie ponownie puścić
przycisk blokujący (3).
_ Uwaga!
Przed uruchomieniem należy skontrolować, czy
uchwyt jest zablokowany w odpowiednim
ustawieniu.
Uruchomienie
Włączenie / Wyłączenie
Włączanie:
W celu uruchomienia urządzenia naciśnij przycisk
WŁĄCZNIK / WYŁĄCZNIK 3 i przytrzymaj go w po-
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
łożeniu naciśnięcia. Lampka robocza LED 4 świe-
ci przy lekko lub całkowicie wciśniętym wyłączniku
głównym 3 i służy do oświetlania obszaru pracy przy
niekorzystnych warunkach oświetleniowych.
Wyłączanie:
W celu wyłączenia urządzenia zwolnij przycisk
WŁĄCZNIK / WYŁĄCZNIK 3 .
Ustawienie prędkości
Przycisk WŁĄCZNIK / WYŁĄCZNIK 3 dysponu-
je zmienną regulacją prędkości. Lekkie naciśnięcie
na przycisk WŁĄCZNIK / WYŁĄCZNIK 3 wywołu-
je mniejszą liczbę obrotową. Ze wzrastającym naci-
skiem wzrasta liczba obrotowa.
Wskazόwka: Zintegrowany hamulec silnika umożli-
wia szybkie zatrzymanie.
Zmiana kierunku obrotów
Zmień kierunek obrotów, przestawiając położenie
przełącznika 2 w prawo lub w lewo.
Wskazówki i porady
Przed przystąpieniem do pracy sprawdź, czy wier-
tło lub końcówka są prawidłowo przymocowane, tzn.
równo zablokowane w uchwycie. Końcówki do wkrę-
cania są posiadają oznaczenia pod względem wy-
miaru i kształtu. Jeśli nie znasz rozmiaru końcówki,
przed rozpoczęciem wkręcania sprawdź, czy koń-
cówka będzie pasowała do łba wkrętu.
Moment obrotowy:
Wyjątkowo małe wkręty i końcówki mogą ulec uszko-
dzeniu, jeśli ustawisz zbyt wysoki moment obrotowy
lub / zbyt wysoką prędkość obrotową w maszynie.
Twarde dokręcanie (w metal):
Wyjątkowo wysokie momenty obrotowe uzyskuje
się np. w metalowych połączeniach śrubowych przy
użyciu nasadek do kluczy nasadowych. Wybierz ni-
ską prędkość obrotową.
Miękkie dokręcanie (np. w drewno):
Również w tym przypadku wybieraj mniejszą pręd-
kość obrotową, aby przykładowo nie uszkodzić po-
wierzchni drewnianej podczas styczności z metalo-
wym łbem wkrętu. Użyj pogłębiacza.
Podczas wiercenia w drewnie, metalu oraz pozosta-
łych materiałach pamiętaj:
W przypadku małych średnic wierteł używaj wysoką
prędkość obrotową, a w przypadku większych śred-
nic wierteł niską prędkość obrotową.
W przypadku twardych materiałów stosuj niższą
prędkość obrotową, a w przypadku miękkich mate-
45 | PL
