18.0
SICHERHEITSGEHÄUSE ANBRINGEN
Bringen Sie das Sicherheitsgehäuse erst an, wenn Sie Folgendes getan haben:
•
Das ESG, die Alarmhupe und die Kabel der Alarmblinkeinrichtung (falls
erforderlich) anschließen
•
Eine MG-Installation und einen ITE-Vorgang durchführen
•
Tests nach der Installation durchführen
Der Bausatz des Sicherheitsgehäuses (79-009132) ist an der
Kabelsteckeröffnung des ESGs befestigt, um eine Manipulation der
Kabelverbindungen zu verhindern.
Zum Bausatz des Sicherheitsgehäuses gehört Folgendes:
•
Clip für Rückseite (58-000731)
•
Clip mit Messingeinsatz für Vorderseite (58-000730)
•
Schraube (45-000129)
•
Plastikstöpsel (58-000528)
1
2
5
5
4
3
1
2
5
5
4
3

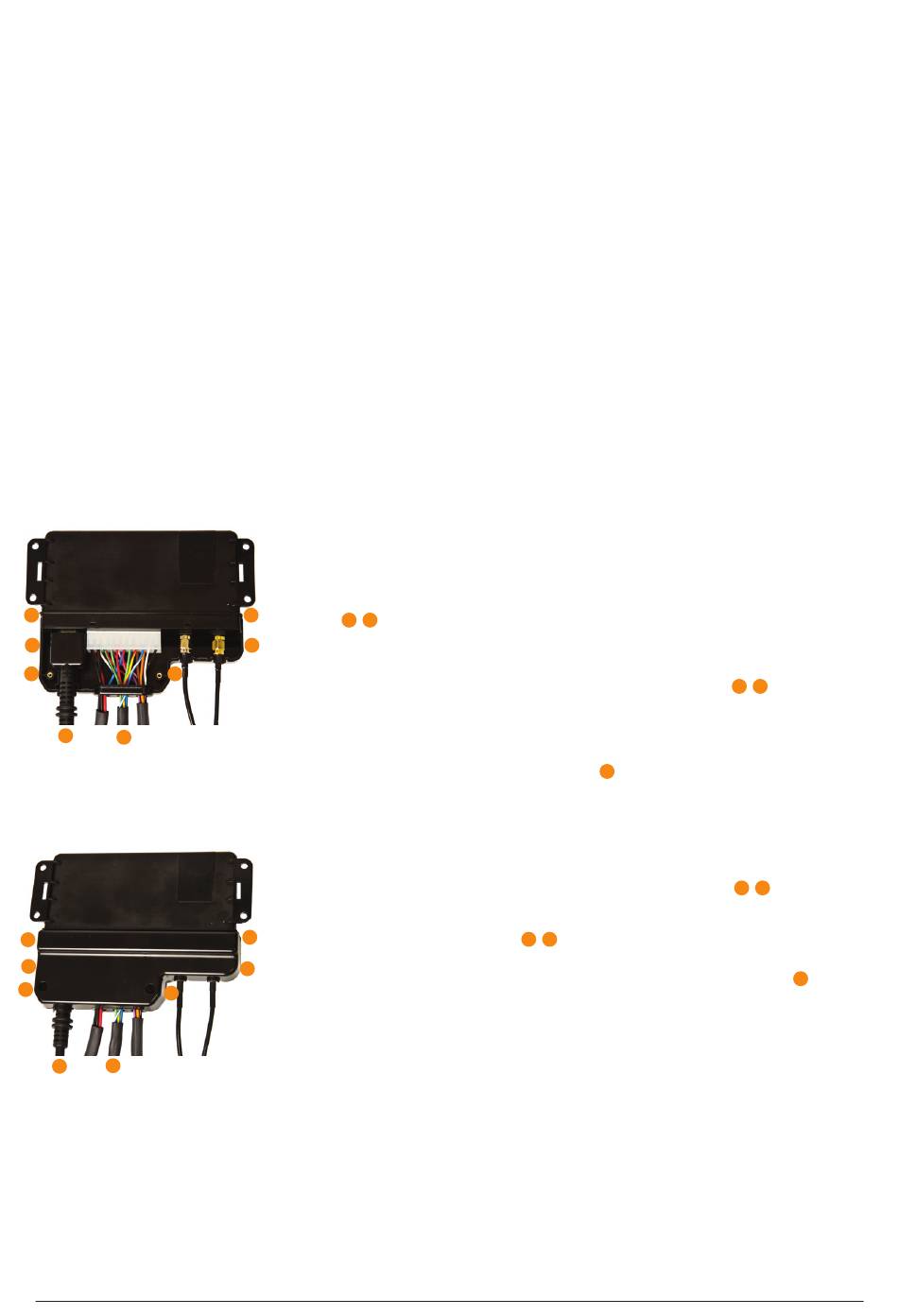

INSTALLATIONSANLEITUNG
1.
Mit dem oberen Teil des ESG nach vorn (wie gezeigt),
bringen Sie den Clip für die Vorderseite (58-000730) an,
indem Sie die Rillen des Clips mit den Graten des ESG
abgleichen.
1
1 2
2
2.
Stecken Sie Relaismodul- und HS-Kabel
Antennenkabel in ihre Steckplätze oben am Clip ein.
HINWEIS: Stellen Sie sicher, dass die
Messingschraubeninsertion
nicht von Kabeln abgedeckt ist.
3.
Befestigen Sie den Clip für die Rückseite, indem Sie die
Rillen des Clips mit den Graten des ESG
und die Schlitze oben am Clip über den MG- und ESG-
Kabeln montieren
1
2
Das Schraubenloch des Clips für die Rückseite
mit der Messinginsertion des Clips für die Vorderseite ab.
4.
Lassen Sie die Gehäuseclips einrasten, sodass zwischen
dem Clip für die Vorderseite und dem für die Rückseite
kein Abstand ist.
des Clips für die Vorderseite
5
.
3 4
sowie die
3 4
, abgleichen
1 2
schließt
5
32
