15.0
MG UND ESG ANBRINGEN
Ehe das MG und ESG befestigt werden, muss das ESG montiert und alle ESG-
Kabel verbunden werden.
VORSICHT! Löten Sie keine Warmschrumpfschläuche oder manipulationssichere
Etiketten und bringen Sie keine solchen an, bis alle Kabel angeschlossen wurden
und ein Test nach der Installation durchgeführt wurde.
VORSICHT! Installieren Sie das MG-Gehäuse erst, wenn Sie dazu angeleitet werden.
4.
Verwenden Sie einen Kabelbinder (27-000026), um das unbenützte
Stück des MG-Kabels ordentlich aufzuwickeln. Stecken Sie das
unbenützte Stück des MG-Kabels unter das Armaturenbrett, fernab von
Fahrzeugkomponenten, die sich bewegen oder übermäßig heiß werden.
5.
Bringen Sie die MG-Halterung (79-008968) so an, dass das MG für den
Fahrer leicht zugänglich ist.
VORSICHT! Die MG-Halterung und das MG-Kabel dürfen den Betrieb des
Fahrzeugs nicht beeinträchtigen.
6.
Montieren Sie die MG-Halterung mit einem Fahrzeugbefestigungssystem
(27-000028).
INSTALLATIONSANLEITUNG

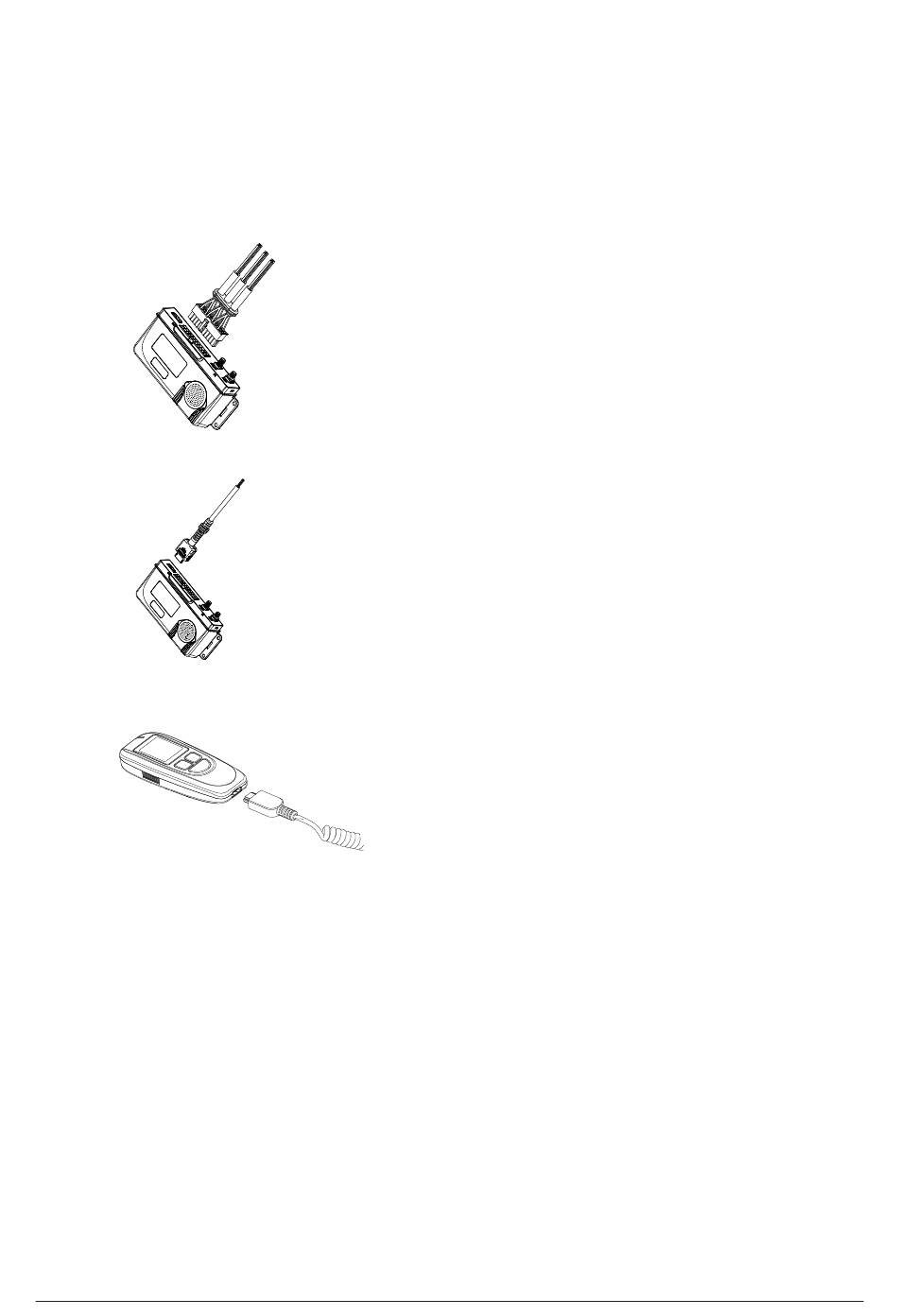

1.
Verbinden Sie das ESG-Kabel (13-001151) mit dem
ESG-Hauptanschluss. Das Kabel schnappt ein und das
ESG piepst.
2.
Verbinden Sie das nicht gewendelte Ende des MG-
Kabels (13-001100) mit dem ESG-HDMI-Anschluss.
3.
Verbinden Sie das gewendelte Ende des MG-Kabels mit
dem MG-HDMI-Anschluss.
18
