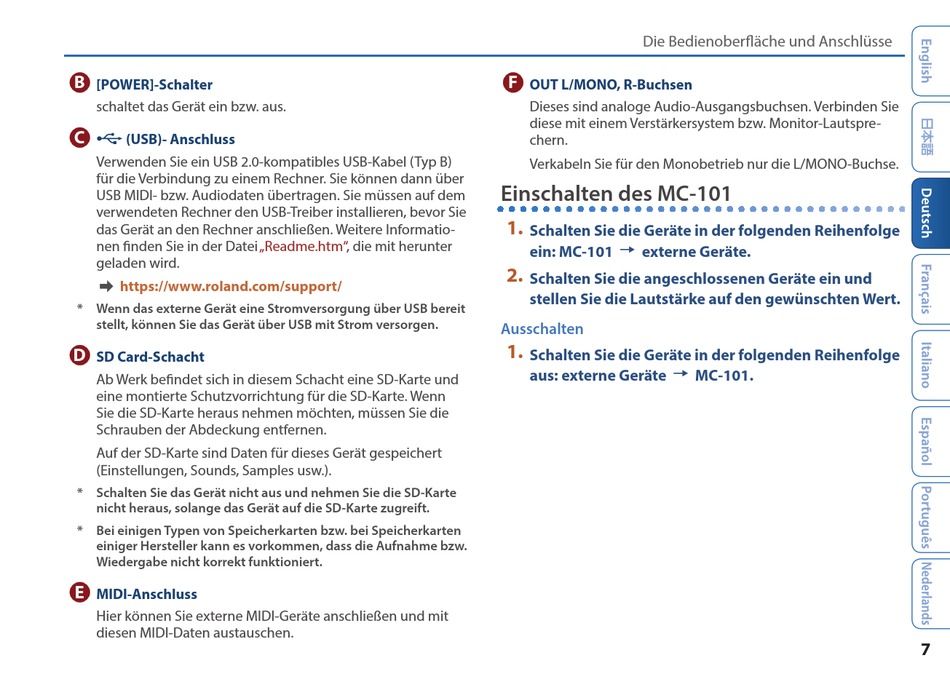

Roland mc-101 Bedienungsanleitung Seite 7

B
[POWER]-Schalter
schaltet das Gerät ein bzw. aus.
O
C
(USB)- Anschluss
Verwenden Sie ein USB 2.0-kompatibles USB-Kabel (Typ B)
für die Verbindung zu einem Rechner. Sie können dann über
USB MIDI- bzw. Audiodaten übertragen. Sie müssen auf dem
verwendeten Rechner den USB-Treiber installieren, bevor Sie
das Gerät an den Rechner anschließen. Weitere Informatio-
nen finden Sie in der Datei „Readme.htm", die mit herunter
geladen wird.
&
https://www.roland.com/support/
* Wenn das externe Gerät eine Stromversorgung über USB bereit
stellt, können Sie das Gerät über USB mit Strom versorgen.
D
SD Card-Schacht
Ab Werk befindet sich in diesem Schacht eine SD-Karte und
eine montierte Schutzvorrichtung für die SD-Karte. Wenn
Sie die SD-Karte heraus nehmen möchten, müssen Sie die
Schrauben der Abdeckung entfernen.
Auf der SD-Karte sind Daten für dieses Gerät gespeichert
(Einstellungen, Sounds, Samples usw.).
* Schalten Sie das Gerät nicht aus und nehmen Sie die SD-Karte
nicht heraus, solange das Gerät auf die SD-Karte zugreift.
* Bei einigen Typen von Speicherkarten bzw. bei Speicherkarten
einiger Hersteller kann es vorkommen, dass die Aufnahme bzw.
Wiedergabe nicht korrekt funktioniert.
E
MIDI-Anschluss
Hier können Sie externe MIDI-Geräte anschließen und mit
diesen MIDI-Daten austauschen.
Die Bedienoberfläche und Anschlüsse
F
OUT L/MONO, R-Buchsen
Dieses sind analoge Audio-Ausgangsbuchsen. Verbinden Sie
diese mit einem Verstärkersystem bzw. Monitor-Lautspre-
chern.
Verkabeln Sie für den Monobetrieb nur die L/MONO-Buchse.
Einschalten des MC-101
1.
Schalten Sie die Geräte in der folgenden Reihenfolge
ein: MC-101 0 externe Geräte.
2.
Schalten Sie die angeschlossenen Geräte ein und
stellen Sie die Lautstärke auf den gewünschten Wert.
Ausschalten
1.
Schalten Sie die Geräte in der folgenden Reihenfolge
aus: externe Geräte 0 MC-101.
7
