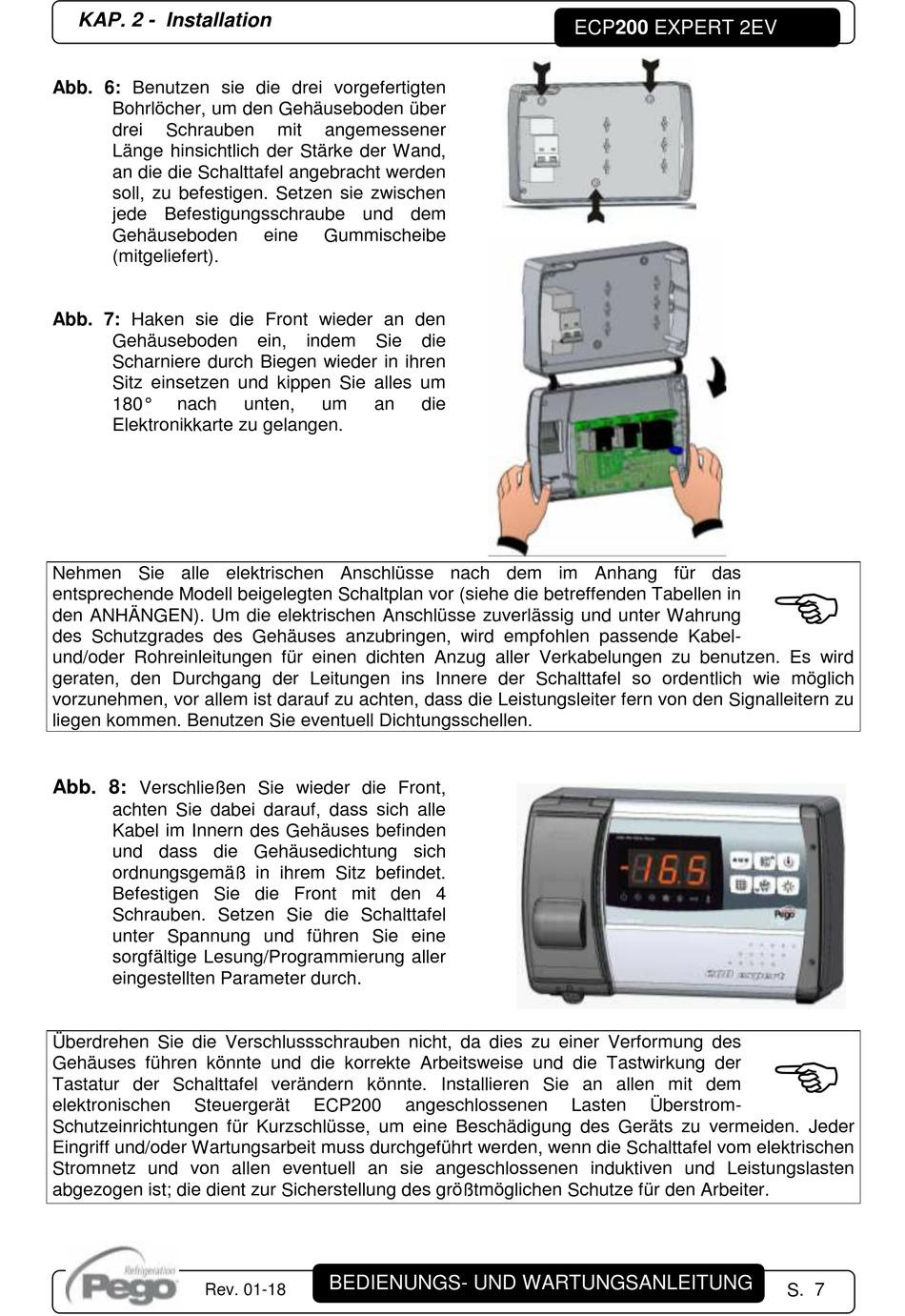

KAP. 2 - Installation
Abb. 6: Benutzen sie die drei vorgefertigten
Bohrlöcher, um den Gehäuseboden über
drei
Schrauben
Länge hinsichtlich der Stärke der Wand,
an die die Schalttafel angebracht werden
soll, zu befestigen. Setzen sie zwischen
jede Befestigungsschraube und dem
Gehäuseboden
(mitgeliefert).
Abb. 7: Haken sie die Front wieder an den
Gehäuseboden
Scharniere durch Biegen wieder in ihren
Sitz einsetzen und kippen Sie alles um
180°
nach
Elektronikkarte zu gelangen.
Nehmen Sie alle elektrischen Anschlüsse nach dem im Anhang für das
entsprechende Modell beigelegten Schaltplan vor (siehe die betreffenden Tabellen in
den ANHÄNGEN). Um die elektrischen Anschlüsse zuverlässig und unter Wahrung
des Schutzgrades des Gehäuses anzubringen, wird empfohlen passende Kabel-
und/oder Rohreinleitungen für einen dichten Anzug aller Verkabelungen zu benutzen. Es wird
geraten, den Durchgang der Leitungen ins Innere der Schalttafel so ordentlich wie möglich
vorzunehmen, vor allem ist darauf zu achten, dass die Leistungsleiter fern von den Signalleitern zu
liegen kommen. Benutzen Sie eventuell Dichtungsschellen.
Abb. 8:
Verschließen Sie wieder die Front,
achten Sie dabei darauf, dass sich alle
Kabel im Innern des Gehäuses befinden
und dass die Gehäusedichtung sich
ordnungsgemäß in ihrem Sitz befindet.
Befestigen Sie die Front mit den 4
Schrauben. Setzen Sie die Schalttafel
unter Spannung und führen Sie eine
sorgfältige Lesung/Programmierung aller
eingestellten Parameter durch.
Überdrehen Sie die Verschlussschrauben nicht, da dies zu einer Verformung des
Gehäuses führen könnte und die korrekte Arbeitsweise und die Tastwirkung der
Tastatur der Schalttafel verändern könnte. Installieren Sie an allen mit dem
elektronischen
Steuergerät
Schutzeinrichtungen für Kurzschlüsse, um eine Beschädigung des Geräts zu vermeiden. Jeder
Eingriff und/oder Wartungsarbeit muss durchgeführt werden, wenn die Schalttafel vom elektrischen
Stromnetz und von allen eventuell an sie angeschlossenen induktiven und Leistungslasten
abgezogen ist; die dient zur Sicherstellung des größtmöglichen Schutze für den Arbeiter.
Rev. 01-18
mit
angemessener
eine
Gummischeibe
ein,
indem
Sie
unten,
um
an
ECP200
angeschlossenen
BEDIENUNGS- UND WARTUNGSANLEITUNG
ECP200 EXPERT 2EV
die
die
Lasten
Überstrom-
S. 7
