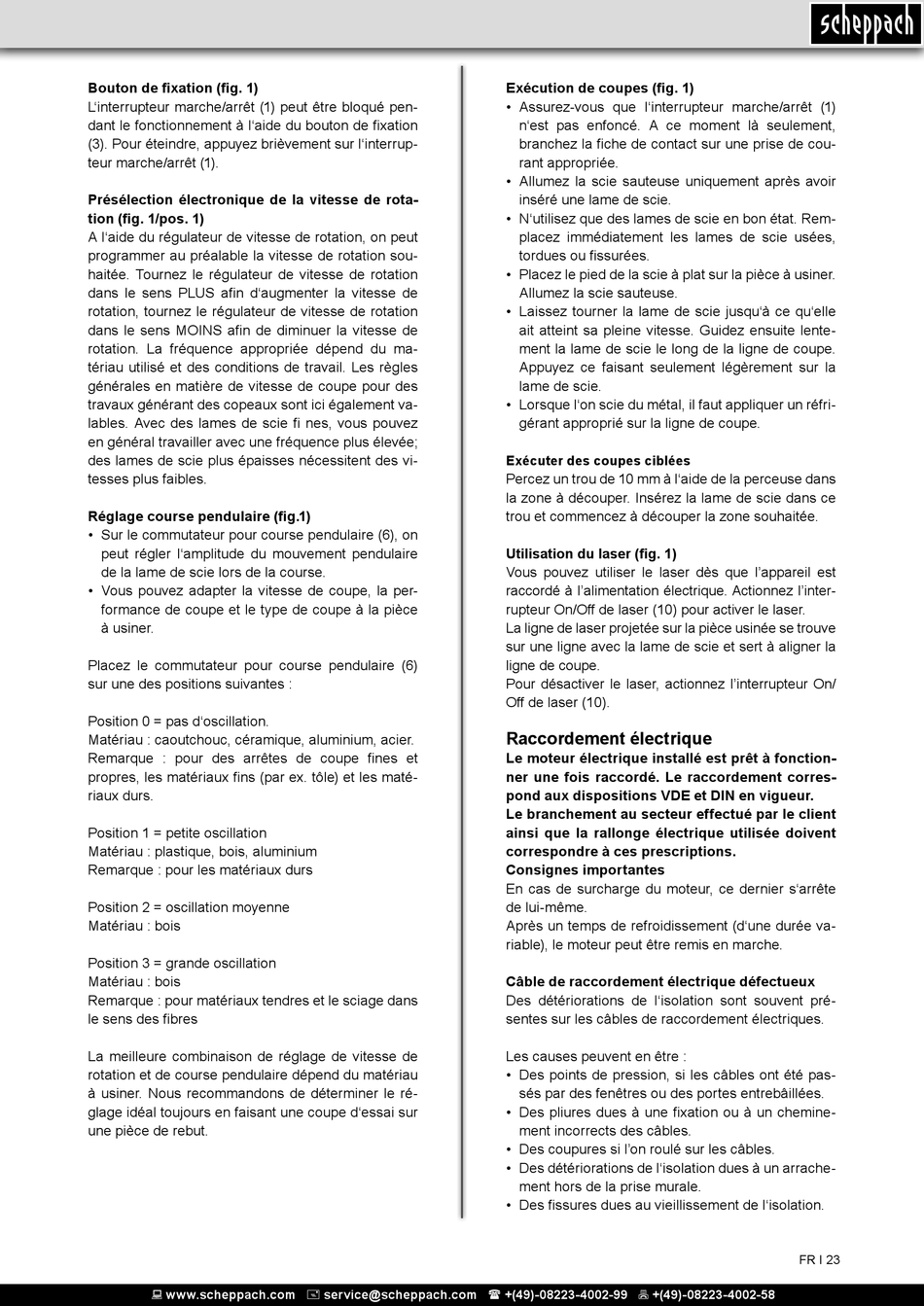

Bouton de fixation (fig. 1)
L'interrupteur marche/arrêt (1) peut être bloqué pen-
dant le fonctionnement à l'aide du bouton de fixation
(3). Pour éteindre, appuyez brièvement sur l'interrup-
teur marche/arrêt (1).
Présélection électronique de la vitesse de rota-
tion (fig. 1/pos. 1)
A l'aide du régulateur de vitesse de rotation, on peut
programmer au préalable la vitesse de rotation sou-
haitée. Tournez le régulateur de vitesse de rotation
dans le sens PLUS afin d'augmenter la vitesse de
rotation, tournez le régulateur de vitesse de rotation
dans le sens MOINS afin de diminuer la vitesse de
rotation. La fréquence appropriée dépend du ma-
tériau utilisé et des conditions de travail. Les règles
générales en matière de vitesse de coupe pour des
travaux générant des copeaux sont ici également va-
lables. Avec des lames de scie fi nes, vous pouvez
en général travailler avec une fréquence plus élevée;
des lames de scie plus épaisses nécessitent des vi-
tesses plus faibles.
Réglage course pendulaire (fig.1)
• Sur le commutateur pour course pendulaire (6), on
peut régler l'amplitude du mouvement pendulaire
de la lame de scie lors de la course.
• Vous pouvez adapter la vitesse de coupe, la per-
formance de coupe et le type de coupe à la pièce
à usiner.
Placez le commutateur pour course pendulaire (6)
sur une des positions suivantes :
Position 0 = pas d'oscillation.
Matériau : caoutchouc, céramique, aluminium, acier.
Remarque : pour des arrêtes de coupe fines et
propres, les matériaux fins (par ex. tôle) et les maté-
riaux durs.
Position 1 = petite oscillation
Matériau : plastique, bois, aluminium
Remarque : pour les matériaux durs
Position 2 = oscillation moyenne
Matériau : bois
Position 3 = grande oscillation
Matériau : bois
Remarque : pour matériaux tendres et le sciage dans
le sens des fibres
La meilleure combinaison de réglage de vitesse de
rotation et de course pendulaire dépend du matériau
à usiner. Nous recommandons de déterminer le ré-
glage idéal toujours en faisant une coupe d'essai sur
une pièce de rebut.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Exécution de coupes (fig. 1)
• Assurez-vous que l'interrupteur marche/arrêt (1)
n'est pas enfoncé. A ce moment là seulement,
branchez la fiche de contact sur une prise de cou-
rant appropriée.
• Allumez la scie sauteuse uniquement après avoir
inséré une lame de scie.
• N'utilisez que des lames de scie en bon état. Rem-
placez immédiatement les lames de scie usées,
tordues ou fissurées.
• Placez le pied de la scie à plat sur la pièce à usiner.
Allumez la scie sauteuse.
• Laissez tourner la lame de scie jusqu'à ce qu'elle
ait atteint sa pleine vitesse. Guidez ensuite lente-
ment la lame de scie le long de la ligne de coupe.
Appuyez ce faisant seulement légèrement sur la
lame de scie.
• Lorsque l'on scie du métal, il faut appliquer un réfri-
gérant approprié sur la ligne de coupe.
Exécuter des coupes ciblées
Percez un trou de 10 mm à l'aide de la perceuse dans
la zone à découper. Insérez la lame de scie dans ce
trou et commencez à découper la zone souhaitée.
Utilisation du laser (fig. 1)
Vous pouvez utiliser le laser dès que l'appareil est
raccordé à l'alimentation électrique. Actionnez l'inter-
rupteur On/Off de laser (10) pour activer le laser.
La ligne de laser projetée sur la pièce usinée se trouve
sur une ligne avec la lame de scie et sert à aligner la
ligne de coupe.
Pour désactiver le laser, actionnez l'interrupteur On/
Off de laser (10).
Raccordement électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux dispositions VDE et DIN en vigueur.
Le branchement au secteur effectué par le client
ainsi que la rallonge électrique utilisée doivent
correspondre à ces prescriptions.
Consignes importantes
En cas de surcharge du moteur, ce dernier s'arrête
de lui-même.
Après un temps de refroidissement (d'une durée va-
riable), le moteur peut être remis en marche.
Câble de raccordement électrique défectueux
Des détériorations de l'isolation sont souvent pré-
sentes sur les câbles de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les câbles ont été pas-
sés par des fenêtres ou des portes entrebâillées.
• Des pliures dues à une fixation ou à un chemine-
ment incorrects des câbles.
• Des coupures si l'on roulé sur les câbles.
• Des détériorations de l'isolation dues à un arrache-
ment hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
FR І 23
