RKL495-R32

7 Elektrischer Anschluss

Elektrisches Anschlussschema

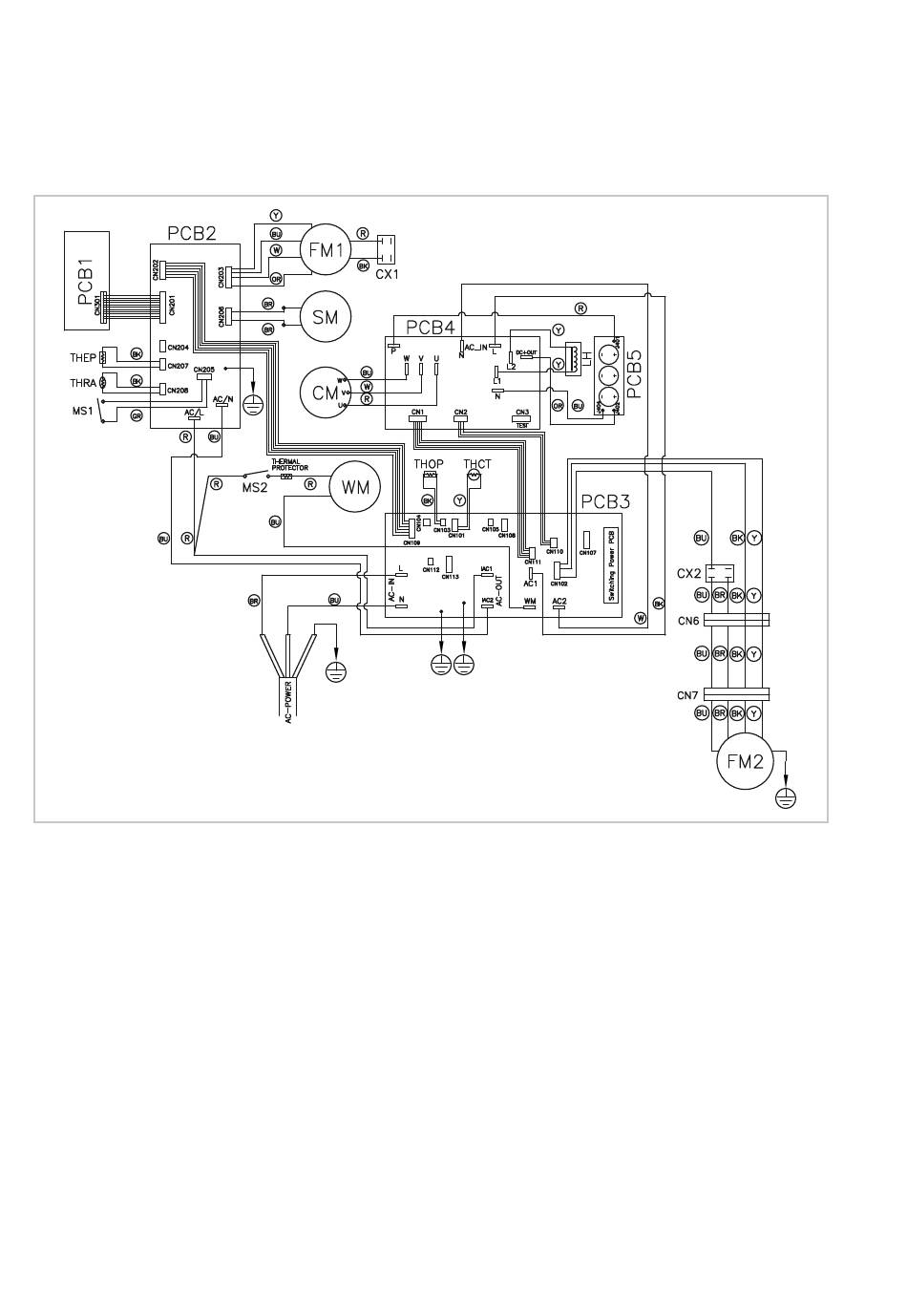

Abb. 17: Elektrisches Anschlussschema
PCB1: Tastaturplatine
PCB2: Steuerplatine
PCB3: Hauptplatine
PCB4: IPM Schutzplatine
PCB5: Kondensatorplatine
CM: Kompressor
CX1: Kondensator Verdampferventilator
CX2: Kondensator Verflüssigerventilator
FM1: Verdampferventilator
FM2: Verflüssigerventilator
LH: Reaktor
MS1: Mikroschalter Störung (Behälter voll)
MS2: Mikroschalter Kondensatpumpe
SM: Swing Motor
18
THCT: Sensor Verdichtertemperatur
THEP: Sensor Verdampfer
THOP: Sensor Verdichterendtemperatur
THRA: Sensor Raumtemperatur
WM: Kondensatpumpe
Farbcode:
BK: schwarz
BR: braun
BU: blau
GR: grau
OR: orange
R: rot
W: weiß
Y: gelb
