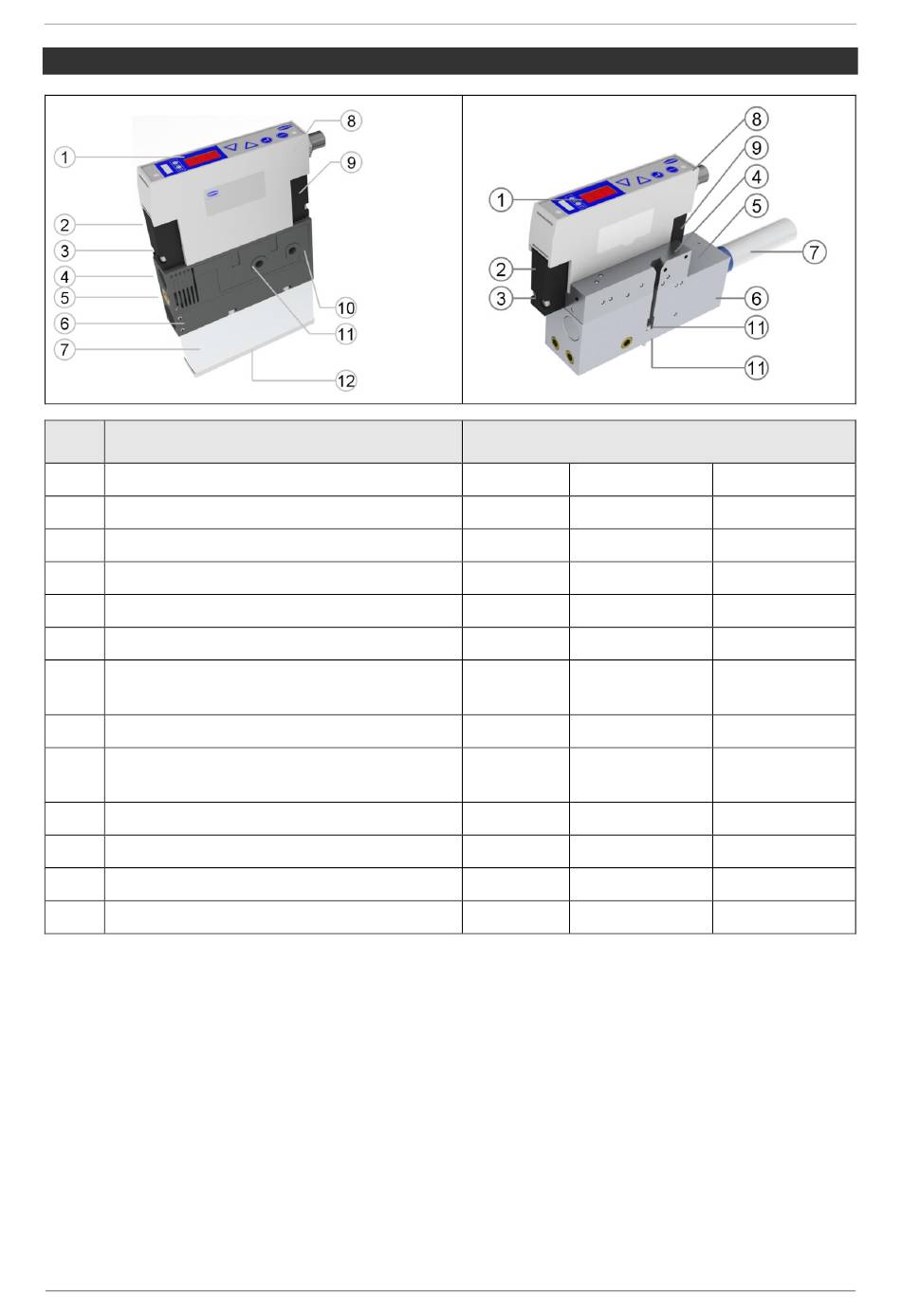

Aufbau des Ejektors

Pos. Beschreibung
1 Bedien- und Anzeigeelement
Ventil „Abblasen"
2
Handbetätigung Ventil „Abblasen"
3
4 Vakuumanschluss G3/8"
5 Drosselschraube für Abblasvolumenstrom
Integriertes Powerabblasmodul für
6
maximalen Abblasvolumenstrom
7 Schalldämpfer
Elektrischer Anschlussstecker M12 8-
8
polig
Ventil „Saugen (Impuls-Ventil)
9
Druckluftanschluss G1/4"
10
11 Ejektorbefestigung
12 Befestigungsschraube für Schalldämpfer
S SMP
CH MALZ I
SMPi
0,75 Nm
10 Nm
handfest
0,75 Nm
10 Nm
6 Nm
1 Nm
3-9
max. Anzugsmoment
SMPi ISO-01 SMPi ISO-02
G3/8" 0,75 Nm G1/4" 0,75 Nm
10 Nm
handfest
0,75 Nm
ISO-01
1 Nm
1 Nm
10 Nm
handfest
0,75 Nm
ISO-02
1 Nm
1 Nm
