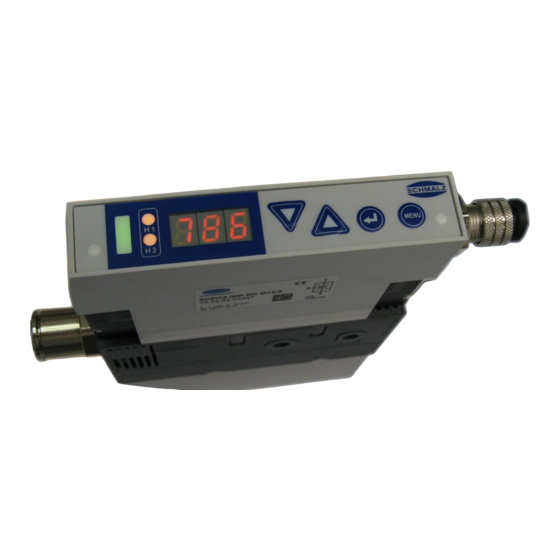

schmalz SMPi 25 IMP RD M12-8-PT SO Betriebsanleitung

Kompaktejektoren
Vorschau ausblenden Andere Handbücher für SMPi 25 IMP RD M12-8-PT SO:

Werbung

S
SMP
C H MA L Z
I
Innovative Vakuum-Automatisierung
DE
Schmalz
30.30.01.00205
SMPi 25 IMP RD M12-8-PT SO
Kurz-Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für schmalz SMPi 25 IMP RD M12-8-PT SO

  • Seite 1 C H MA L Z Innovative Vakuum-Automatisierung Schmalz 30.30.01.00205 SMPi 25 IMP RD M12-8-PT SO Kurz-Betriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    C H MA LZ NHALTSVERZEICHNIS Inbetriebnahme ....................1-4 Elektrischer Anschluss Ejektor ....................1-4 Elektrischer Anschluss Anschlussverteiler ..............................Fehle r! Textmarke nicht definiert. Beschreibung ..................... 2-6 Aufbau des Ejektors ........................2-6 Bedien- und Anzeigeelemente ....................2-7 Zustandsanzeige für Systemvakuum ..................2-7 Bedien- und Menükonzept .................
  • Seite 3 C H MA LZ...
  • Seite 4: Inbetriebnahme

    C H MA LZ NBETRIEBNAHME Elektrischer Anschluss Ejektor Der elektrische Anschluss des Ejektors erfolg über einen 8-poligen M12-Stecker. Die Pin- belegung der Stecker sieht wie folgt aus: – V M12-S (PT) TECKER POLIG ARIANTE MIT OTENTIALTRENNUNG Stecker Litzenfarbe Symbol Funktion weiß...
  • Seite 5 C H MA LZ Elektrischer Anschluss 10.02.02.03570 Interne Verschaltung der Potentialtrennung...
  • Seite 6: Beschreibung

    C H MA LZ ESCHREIBUNG Aufbau des Ejektors Pos. Beschreibung max. Anzugsmoment SMPi SMPi ISO-02 Bedien- und Anzeigeelement Ventil „Abblasen“ (NC-Ventil) G1/4“ 0,75 Nm 0,75 Nm Handbetätigung Ventil „Abblasen“ Vakuumanschluss G3/8“ 10 Nm 10 Nm Drosselschraube für Abblasvolumenstrom Integriertes Powerabblasmodul für maximalen Abblasvolumenstrom Schalldämpfer Elektrischer Anschlussstecker M12 8-polig...
  • Seite 7: Bedien- Und Anzeigeelemente

    C H MA LZ Bedien- und Anzeigeelemente Position Beschreibung LED Ventil „Abblasen“ Zustandsanzeige für Systemvakuum LED „H1“ (Luftsparfunktion) und LED „H2“ (Signalausgang „Teilekontrolle“) Display (3-stellige 7-Segment-Anzeige) Taste „DOWN“ Taste „UP“ Taste „ENTER“ Taste „MENU“ LED Ventil „Saugen“ Zustandsanzeige für Systemvakuum AKUUMÜBERWACHUNG Zustandsanzeige Vakuumüberwachung...
  • Seite 8 C H MA LZ Ü USTANDSANZEIGE BERSICHT Saugzyklus bei dem H1 erreicht wird [ctr=on] und keine Leckage [ctr=oFF] oder Saugzyklus mit Vakuum- regelung (Luftsparfunktion) [ctr=on] Saugzyklus mit Vakuum- regelung (Luftsparfunktion), bei dem die Ventilschutz- funktion angesprochen hat [ctr=on] Saugzyklus, bei dem H1 nie überschritten wird Legende: Saugen ON...
  • Seite 9: Bedien- Und Menükonzept

    C H MA LZ EDIEN ENÜKONZEPT Die Bedienung geschieht über vier Tasten der Folientastatur. Einstellungen werden über Software-Menüs vorgenommen. Die Bedienstruktur gliedert sich in Einstellungen des Grundmenüs und des Konfigurationsmenüs. Für Standardanwendungen genügt die Ein- stellung des Ejektors im Grundmenü. Für Anwendungen mit besonderen Anforderungen steht ein erweitertes Konfigurationsmenü...
  • Seite 10: Manueller Betrieb

    C H MA LZ Manueller Betrieb Beim Einrichten im manuellen Betrieb können sich Ausgangssignale verändern. Es ist darauf zu achten, dass sich dadurch die Maschine / Anlage nicht in Be- wegung setzt. Personenschäden oder Sachschäden am Ejektor können die Folge sein. Der manuelle Betrieb dient zum Auffinden und Beseitigen von Leckagen im Vakuumkreis.
  • Seite 11: Grundmenü

    C H MA LZ RUNDMENÜ Über das Grundmenü können alle Einstellungen für Standardanwendungen des Ejektors vorgenommen und abgelesen werden.  4-22 Einstellung der Schaltpunkte der Luftsparfunktion  4-23 Einstellung der Schaltpunkte des Signalausgangs  4-24 Nullpunkteinstellung 3-11...
  • Seite 12 C H MA LZ Ü BERSICHT CHALTPUNKTE Wert Beschreibung Ausschaltwert Luftsparfunktion Hysterese Luftsparfunktion H1 - h1 Einschaltwert Luftsparfunktion Einschaltwert Signalausgang „Teilekontrolle“ Hysterese Signalausgang „Teilekontrolle“ Ausschaltwert Signalausgang „Teilekontrolle“ H2 - h2 Darstellung bei Konfiguration des Ausgangs [NO]. 3-12...
  • Seite 13: Einstellung Der Schaltpunkte Der Luftsparfunktion Mit [H-1] Und [H-1]

    C H MA LZ Einstellung der Schaltpunkte der Luftsparfunktion mit [H-1] und [h-1] [H-1] [h-1] Über diese Funktion werden der Ausschaltwert und die Hysterese der Luft- sparfunktion eingestellt. [H-1] wird auch die LED „H1“ ein- Bei Erreichen oder Überschreiten des Ausschaltwertes geschaltet.
  • Seite 14: Einstellung Der Schaltpunkte Des Signalausgangs Out 2 Mit [H-2] Und [H-2]

    C H MA LZ Einstellung der Schaltpunkte des Signalausgangs OUT 2 mit [H-2] und [h-2] [H-2] Über diese Funktion werden der Einschaltwert (bei Konfiguration des Ausgangs [no]) und die Hysterese [h-2] des Signalausgangs „Teilekontrolle“ eingestellt. [H-2] wird auch die LED „H2“ eingeschal- Bei Erreichen oder Überschreiten des Wertes tet.
  • Seite 15: Nullpunkteinstellung (Kalibrierung) [Cal]

    C H MA LZ Nullpunkteinstellung (Kalibrierung) [CAL]  Zur Nullpunkteinstellung muss der Vakuumkreis des Systems zur Atmosphäre entlüftet sein. So führen Sie eine Nullpunkteinstellung durch:  Taste drücken  gültigen PIN eingeben falls Menü verriegelt [CAL]  Taste oder so oft drücken, bis in der Anzeige erscheint ...
  • Seite 16: Betriebszustände

    C H MA LZ Betriebszustände 3-16...
  • Seite 17 C H MA LZ 3-17...
  • Seite 18 Besuchen Sie uns im Internet: Schmalz online – www.schmalz.com Betriebsanleitung wurde in deutscher Sprache erstellt. Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Sämtliche Angaben und Spezifikationen können ohne Vorankündigung geändert werden! © J. Schmalz GmbH. Alle Rechte vorbehalten 30.30.01.00205 Stand 10.2015 / Index 01 3-18...
