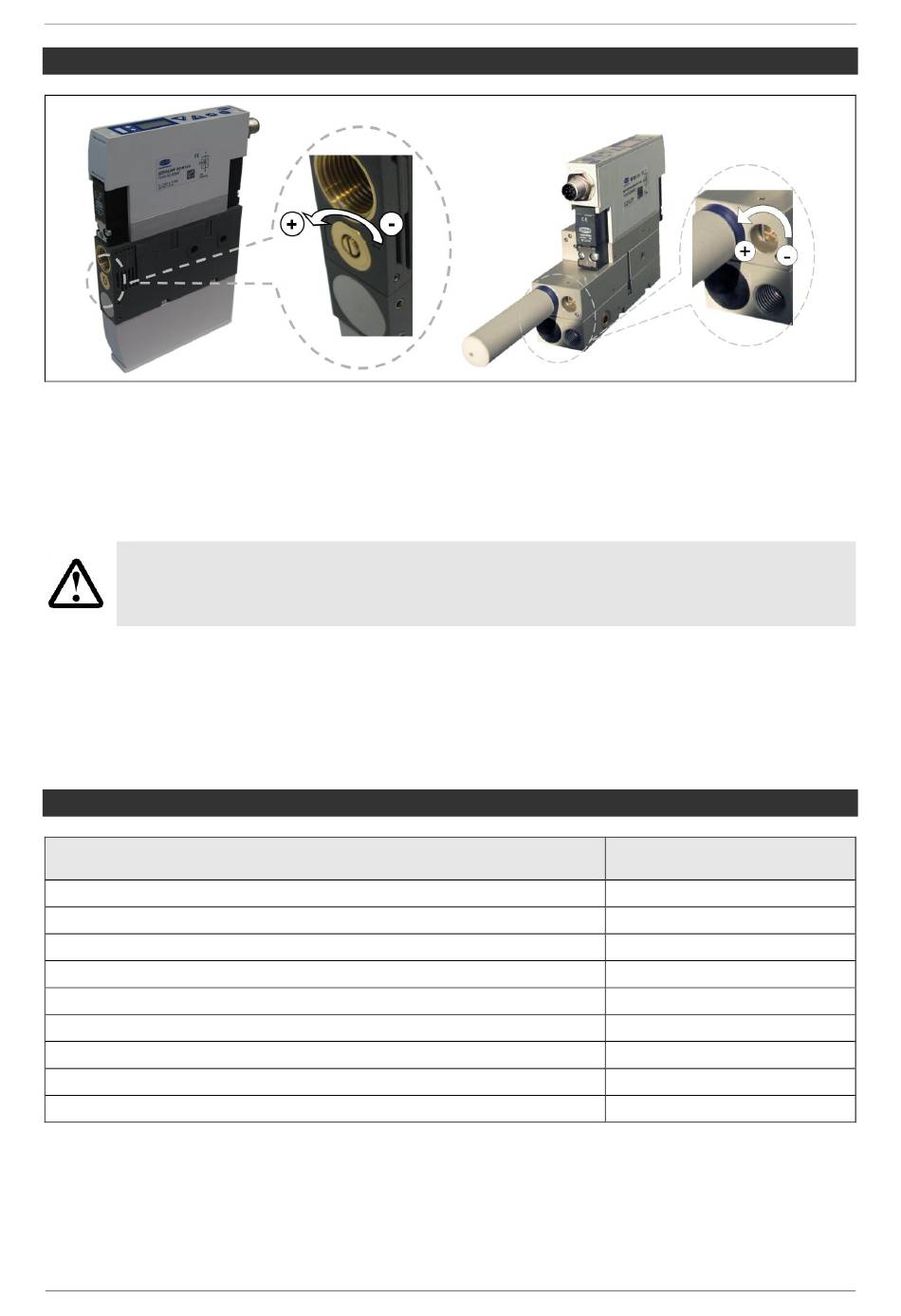

Einstellung Abblasvolumenstrom

Unterhalb des Vakuumanschlusses befindet sich die Drosselschraube zur Einstellung des
Abblasvolumenstroms. Durch Drehung im Uhrzeigersinn wird der Volumenstrom verrin-
gert. Bei Drehung der Drosselschraube gegen den Uhrzeigersinn wird der Volumenstrom
erhöht. Die Drosselschraube ist beidseitig mit einem Anschlag versehen.
Den Anschlag der Drosselschraube nicht überdrehen! Technisch bedingt ist im-
mer ein Mindestvolumenstrom von ca. 20% notwendig.
Der Abblasvolumenstrom kann zwischen 20 % und 100 % eingestellt werden.
3 B
ESCHREIBUNG
Variantenübersicht
Bezeichnung
SMPi 20 IMP RD M12-8-PT SO (komplett mit Anschlussverteiler)
SMPi 20 IMP RD M12-8-PT SO (ohne Anschlussverteiler)
SMPi 25 IMP RD M12-8-PT SO (komplett mit Anschlussverteiler)
SMPi 25 IMP RD M12-8-PT SO (ohne Anschlussverteiler)
SMPi 25 IMP ISO_01 RD M12-8-PT SO(ohne Anschlussverteiler)
SMPi 25 IMP ISO_01 RD M12-8-PT SO(komplett mit Anschlussverteiler)
SMPi 25 IMP ISO_02 RD M12-8-PT SO(ohne Anschlussverteiler)
SMPi 25 IMP ISO_02 RD M12-8-PT SO(komplett mit Anschlussverteiler)
Anschlussverteiler ASV SMPI/SCPI 2xM12-4
S SMP
CH MALZ I
3-8
Art.-Nr.
10.02.02.04441
10.02.02.04442
10.02.02.03480
10.02.02.03334
10.02.02.03649
10.02.02.03650
10.02.02.03646
10.02.02.03648
10.02.02.03335
