gefran GFX4-IR PROFINET Benutzerhandbuch Seite 26

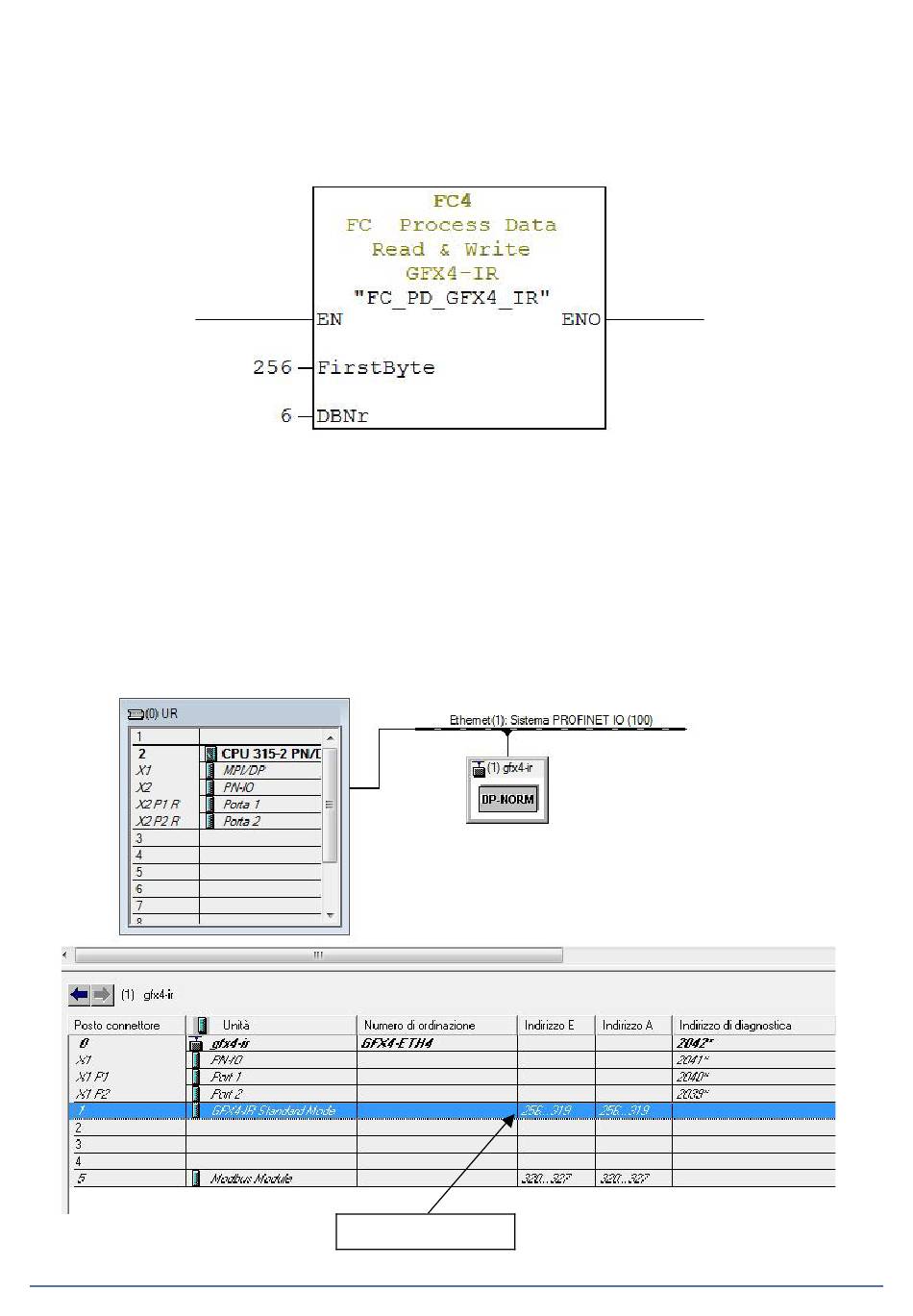

fc4 "fc_Pd_gfX4_ir" (function call) "
Funktion für die Konfiguration des Prozessdatenbereichs des GFX4-IR
Diese Funktion stellt den Bereich für den Austausch der Prozessdaten zwischen der SPS und dem GFX4-IR in dem
mit dem oben beschriebenen Udt6 erzeugten datenbaustein bereit.
Der FC4 muss so aufgerufen werden, dass die Daten bei jeder Abfrage aktualisiert werden.
Es sind zwei Eingangsparameter erforderlich:
1. FirstByte : (INT) ist die erste Speicheradresse, die dem GFX4-IR in der Hardware-Konfiguration zugewiesen wird.
2. dBNr : (INt) ist die Nummer des mit Udt6 erstellten datenbausteins für den datenaustausch zwischen dem
GFX4-IR und der SPS
First byte
26 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU
