5.2 PREPARAZIONE DELL'AREA DI INSTALLAZIONE
Il sollevatore deve essere installato su di un pavimento di resistenza sufficientemente adeguata alla forza trasmessa sull'area di
appoggio a terra. Tale forza, vedi fig. 9, è pari a Kg. 3100 ripartita sulla base del sollevatore.
La portanza dell'area di appoggio del sollevatore non inferiore a 1,3 Kg/cm
L'area di estensione minima dovrà misurare almeno 1,25 m x 1,9 m e non presentare giunti di dilatazione o tagli che interrom-
pono la continuità dell'armatura. Le aree di appoggio devono essere piane e livellate fra loro (+ / - 0,5 cm).
5.2 PREPARING THE PLACE OF INSTALLATION
The lift must be installed on a floor apt to withstand the load transmitted to the ground. This load is of Kg. 3100 (ref. fig. 9) and it
is distributed onto lift base.
The capacity of the support area of the lift must be no less than 1,3 kg/cm
Minimum area must be 1,25 m x 1,9 m, without expansion joints or cuts interrupting the armature continuity. Lift bearing areas
must be even and flat (+ / - 0.5 cm).
5.2 VORBEREITUNG DER AUFSTELLFLÄCHE
Die Hebebühne muss auf einem Fußboden mit einer der auf der Stützfläche ausgeübten Kraft angemessenen Widerstandsfähigkeit
aufgestellt werden. Die ausgeübte Kraft beträgt 3100 kg (Abb. 9), die an der Basis der Hebebühne verteilt wird.
Auflagetragfläche der Hebebühne nicht unter 1,3 kg/cm
Die Fläche muss mindestens 1,25 m x 1,9 m betragen und keine Ausdehnungsverbindungsstellen oder Schnitte aufweisen,
welche die Armierung unterbrechen. Die Stützflächen müssen flach und untereinander eben ausgerichtet sein (+ / - 0,5 cm).
5.2 PREPARATION DE LA ZONE D'INSTALLATION
Le pont-élévateur doit être installé sur un sol suffisamment résistant, adapté à la force transmise sur la zone d'appui au sol. Cette
force, voir fig. 9, est égale à Kg. 3100 répartie sur la base de l'élévateur.
La capacité de la zone d'appui du pont élévateur ne doit pas être inférieure à 1,3 kg/cm
La zone d'extension minimum devra mesurer au moins 1,25 m x 1,9 m et ne pas présenter de joints de dilatation ou découpes
interrompant la continuité de l'armature. Les zones d'appui doivent être planes et nivelées entre elles (+ / - 0,5 cm).
5.2 PREPARACIÓN DE LA ZONA DE INSTALACIÓN
El elevador debe instalarse sobre un pavimento lo suficientemente resistente para soportar la fuerza transmitida sobre el área
de apoyo al piso. Esta fuerza es de 3100 Kg., véase fig. 9 distribuida sobre la base del elevador.
La capacidad de carga del área de apoyo del elevador no debe ser inferior a 1,3 kg/cm
La zona de extensión mínima debe medir por lo menos 1,25 m x 1,9 m y debe estar libre de juntas de dilatación o cortes que
interrumpan la continuidad de la armadura. Las áreas de apoyo deben ser planas y niveladas entre sí (+ / - 0,5 cm).
RAV 1380
2
.
2
.
2 .

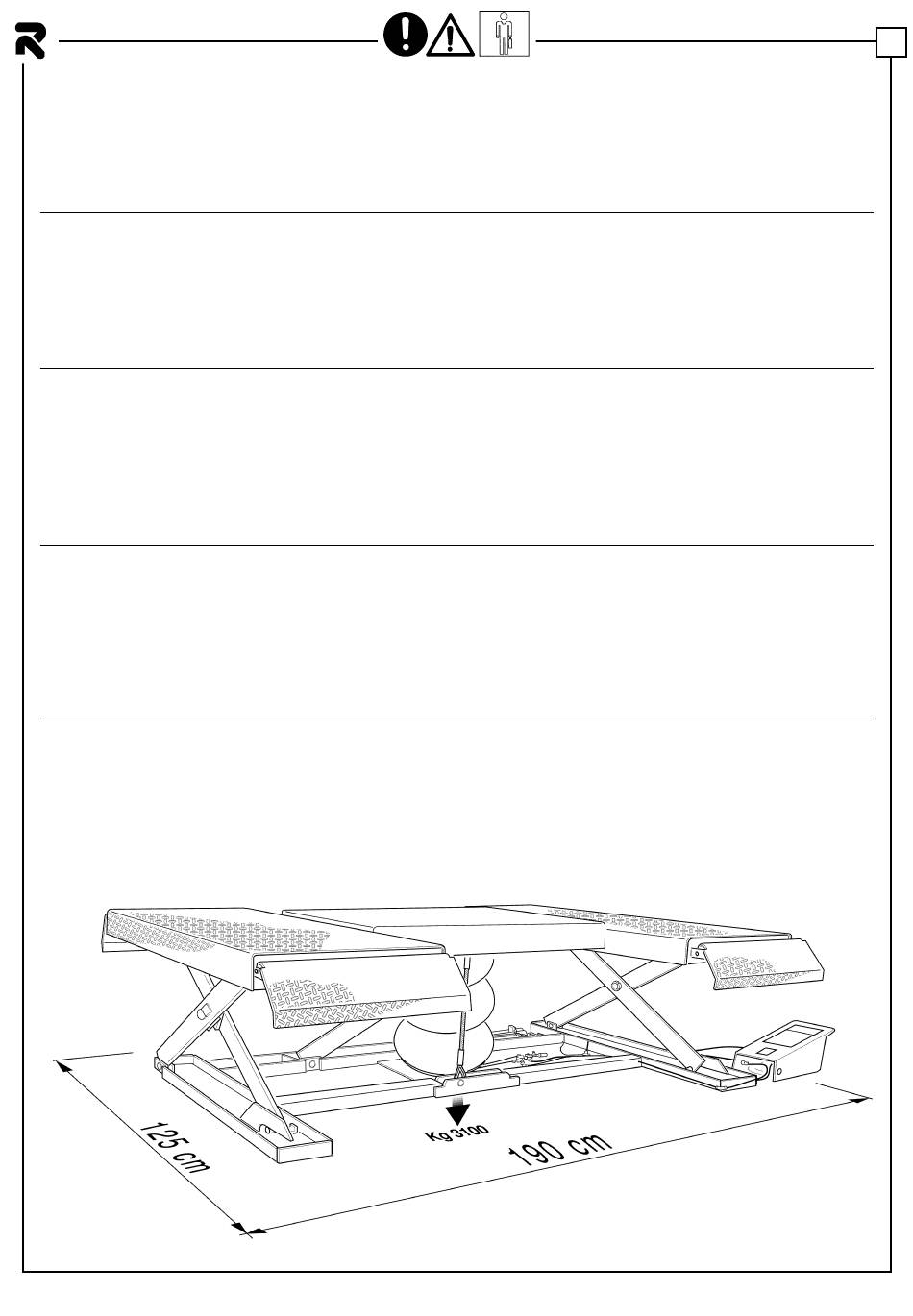

Fig.9
