MONTAGE DES PAPIERROLLENHALTERS
Der optionale Papierrollenhalter ist in 2 Ausführungen
verfügbar:
- Standard für Papierrollen ø 50-110 mm
- verstellbar für Papierrollen ø 50-180 mm
Dieser wird am Montagebügel des Druckers gemäß
Abbildung 10 montiert.
Das Papier wird von der Achse in den Drucker transportiert.
Seitlich verhindert ein Stopper das Herunterfallen der
Papierrolle von der Achse.
Montage:
Befestigen Sie den Papierrollenhalter mit 4x M2,5x4 bzw.
den Papierrollenhalter mit verstellbarem Zuführwinkel mit
3x M2,5x4 Schrauben am Drucker.

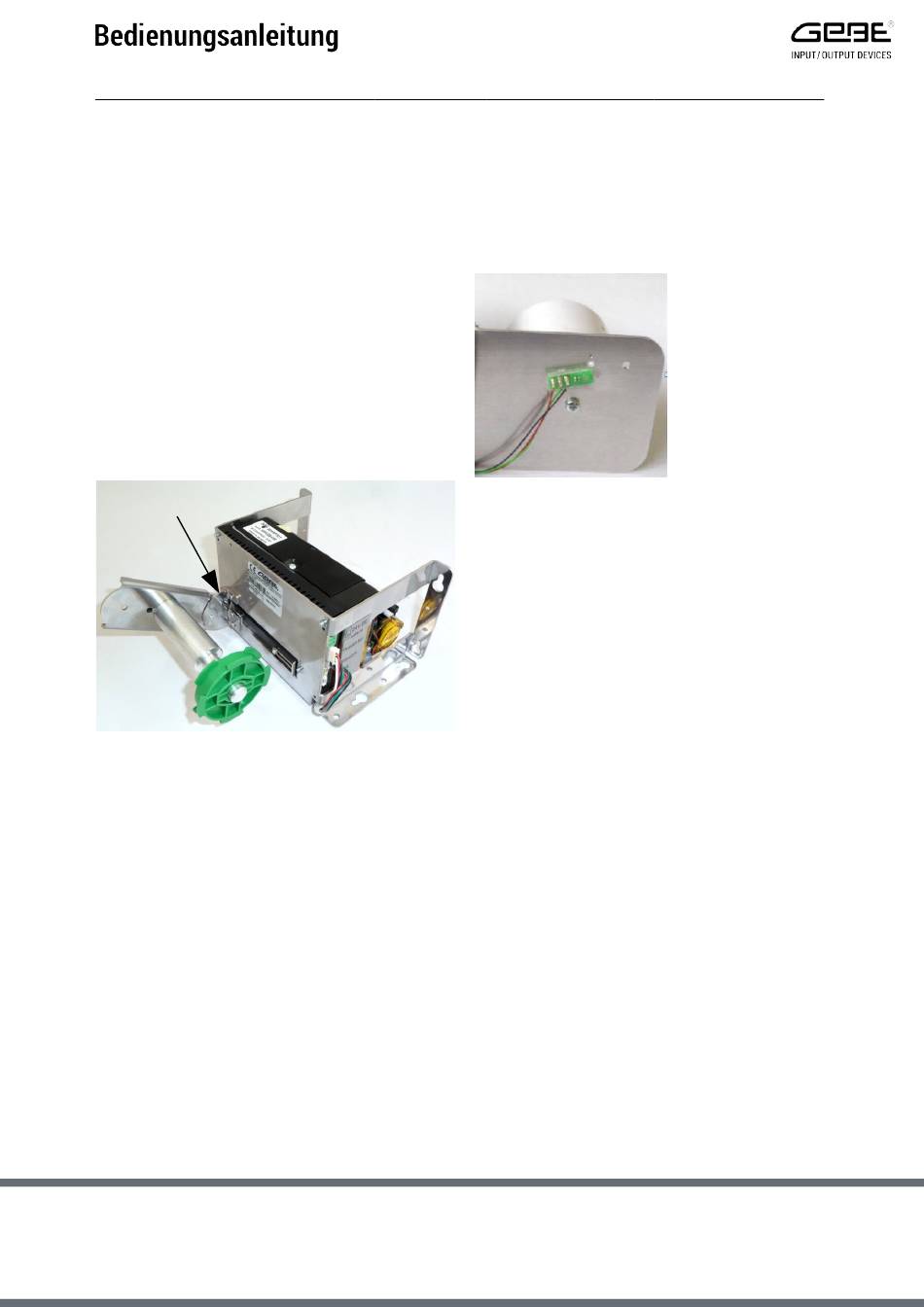

Abbildung 10: Montage Papierrollenhalter mit verstellbarem Zuführwinkel
GeBE Elektronik und
Feinwerktechnik GmbH
Beethovenstraße 15
82110 Germering
Deutschland
Telefon
+49.89.894141-0
Telefax
+49.89.894141-33
E-Mail
info@gebe.net
Internet
www.gebe.net
5.3
MONTAGE DES NPE-SENSORS
Optional kann ein NPE-Sensor zur Erkennung des nahenden
Papierendes auf den Papierrollenhalter mit einer Schraube
M2x5 angeschraubt werden.
Erkennbarer Abstandsbereich zur Papierrolle ist 0,5 bis
1,5 mm; auf Anfrage auch 2-5 mm.
NPE2 A2
NPE1
A1
Abbildung 11: NPE montiert auf Papierrollenhalter
Abhängig von der Position der Achse (A1 oder A2) sind
zwei verschiedene Montagepositionen (NPE1 oder NPE2)
möglich.
Das Sensorkabel wird am Anschluss NPE (7/Abbildung 6)
eingesteckt.
