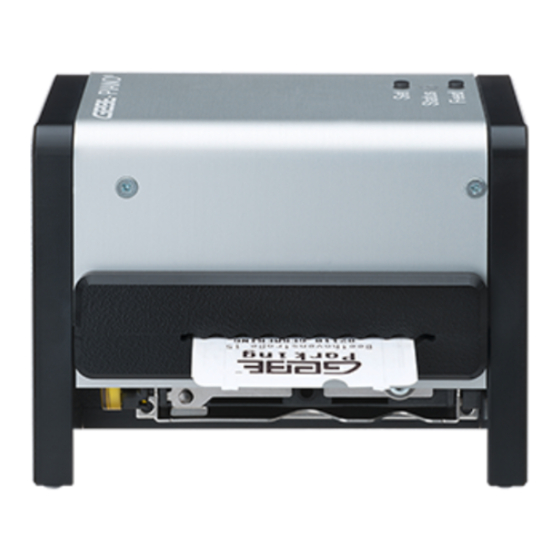

Desktop Ticket-/Kartendrucker
GPT-4632/4633
bis 200 mm/s schnell • hohe Auflösung 203 dpi
Text • Graphik • Barcode • 28/56, 40/80 Zeichen/Zeile
Schnittstellen: USB oder RS232 optional
verschiedene Papierbreiten 51-60/58-82,5 mm
kleines kompaktes Design • integrierter Papierabschneider
GPT-4633
Bedienungsanleitung
Drucker: GeBE Elektronik und Feinwerktechnik GmbH • E-Mail: sales.ef@gebe.net • www.gebe.net
Tastaturen: GeBE Computer & Peripherie GmbH • E-Mail: sales@tastaturen.com • www.tastaturen.com
Das GeBE Logo ist ein eingetragenes Warenzeichen der GeBE Elektronik und Feinwerktechnik GmbH. Alle anderen in dieser Broschüre genannten Marken sind
Eigentum der entsprechenden Firmen. Irrtümer und Änderungen vorbehalten. Die angegebenen technischen Daten sind unverbindliche Informationen und stellen
keine Zusicherung von Eigenschaften dar. Im Geschäftsverkehr mit unseren Lieferanten und Kunden gelten unsere Geschäftsbedingungen.
GeBE Elektronik und Feinwerktechnik GmbH
Phone:++49 (0) 89/894141-0 • Fax:++49 (0) 89/8402168 • E-Mail: sales.ef@gebe.net
GeBE E + F GmbH • www.gebe.net • GeBE Dok. Nr.: SMAN-D-672-V1.3 • Desktop Ticketdrucker GPT-4632/4633
