GeBE-COMPACT Plus (Presenter)
3.1
TASTENFUNKTIONEN
Die
Tastenfunktionen
können
verschiedene Bedeutung haben. Dabei wird auch die
Tastendruckdauer bewertet.
Eine detaillierte Beschreibung entnehmen Sie bitte dem
Softwarehandbuch SoMAN-A8-D-0558.
FEED-TASTE
Über die FEED-Taste (9/Abbildung 3) kann das Papier
vorgeschoben werden. Mit Drücken der FEED-Taste wird
zunächst eine Zeile des eingestellten Fonts vorgeschoben.
Wird die FEED-Taste länger als zwei Sekunden gedrückt,
wird das Papier permanent vorgeschoben.
SELBSTTEST
Der Drucker wird durch Starten eines Ausdruckes im
Selbsttest auf seine innere Funktion hin geprüft. Dazu wird
beim Anschluss an die Spannungsversorgung die
Papiervorschubtaste FEED (9/Abbildung 3) gedrückt
gehalten. Die Schnittstellen werden dabei nicht geprüft.
Softwareversion und Zeichensatz werden gedruckt. Für
OEM können beim Selbsttest auch Sonderfunktionen und
-ausdrucke aktiviert werden.
TEST-TASTE
Werksseitig wird durch Drücken der TEST-Taste ein
Ausdruck des Zeichensatzes und der Softwareversion
ausgeführt.
Bei Bedarf können für diese Taste Zusatzfunktionen
programmiert werden. (Makro -> Batch-Datei T1).
3.2
ANSCHLÜSSE
Es wird empfohlen, die Leitungslänge so kurz wie möglich
zu wählen. Eine zu lange Leitung mit hohem Leitungs-
widerstand führt zu einem schlechten Druckbild, u.U. bis
hin zum Versagen des Druckers.
Je nach Controllertyp GCT-469x variieren die Anschlüsse,
siehe Tabelle 4.2
STANDARDAUSFÜHRUNG, Seite 13.
(Nachfolgende Abbildungen 5 und 6 stellen die maximale
Konfguration GCT-4691 dar.)
GeBE Elektronik und
Feinwerktechnik GmbH
Beethovenstraße 15
82110 Germering
Deutschland
je
nach
Zustand
Telefon
+49.89.894141-0
Telefax
+49.89.894141-33
E-Mail
info@gebe.net
Internet
www.gebe.net
1
2
3
4
5

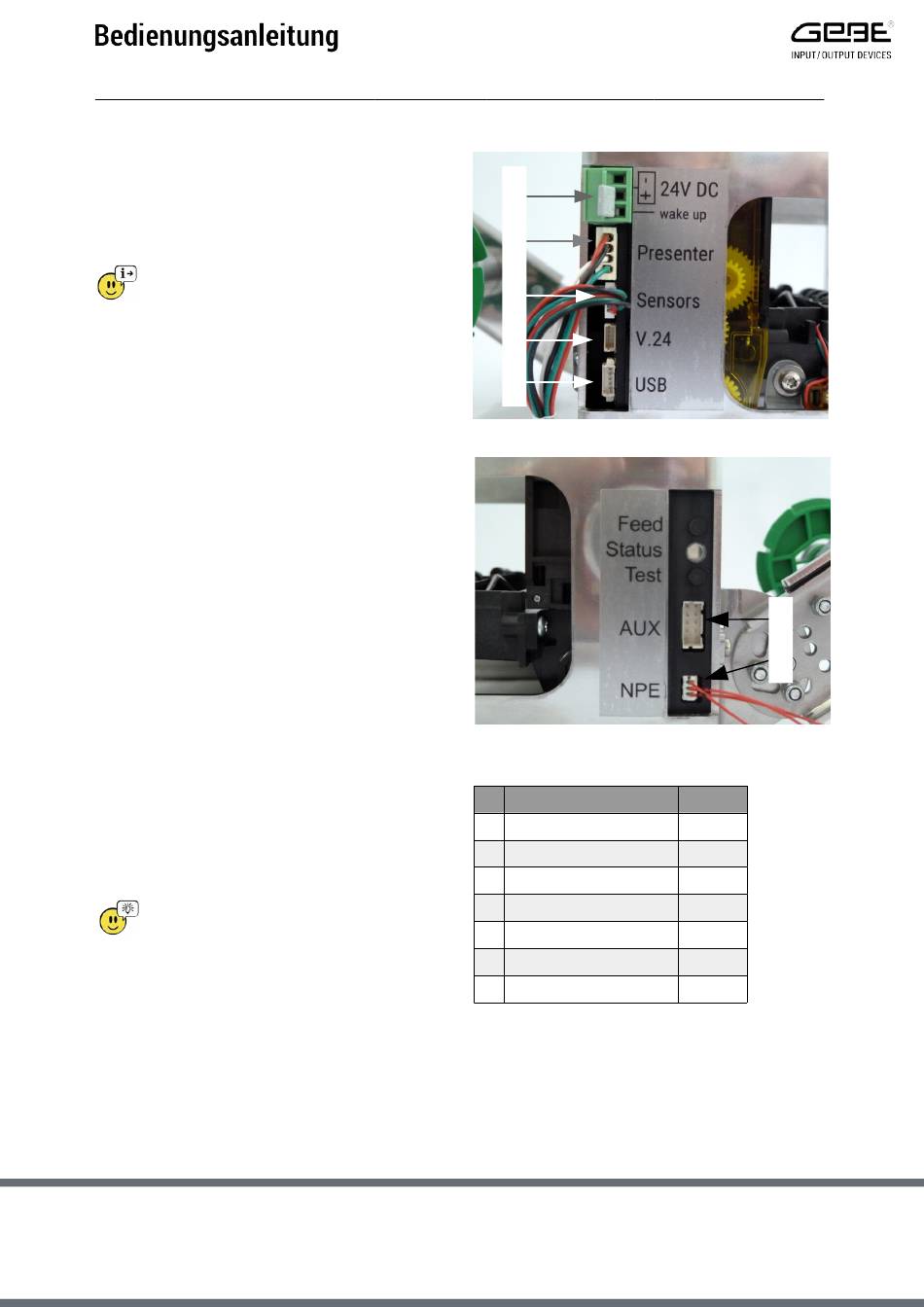

Abbildung 5: Anschlüsse Spannung, Presentermotor/-sensor, RS232 und USB
Abbildung 6: Anschlüsse AUX und NPE
Übersicht der Anschlüsse (versionsabhängig)
Nr. Beschreibung
1
Spannungsversorgung
2
Presentermotor
3
Presentersensor
4
RS232
5
USB
6
AUX-Sensoren
7
NPE-Sensor
GeBE-Dokument-Nr. GPT-467x-A8-D-SMAN-V1.5-0656
Stand 20. November 2018
Seite
8 | 32
Es gelten unsere AGBs.
Änderungen und Irrtümer vorbehalten.
GPT-467x(-P)
6
7
GCT-469x
J1 / J2
J12
J33
J3
J4 / J5
J32 / J40
J25 / J26
