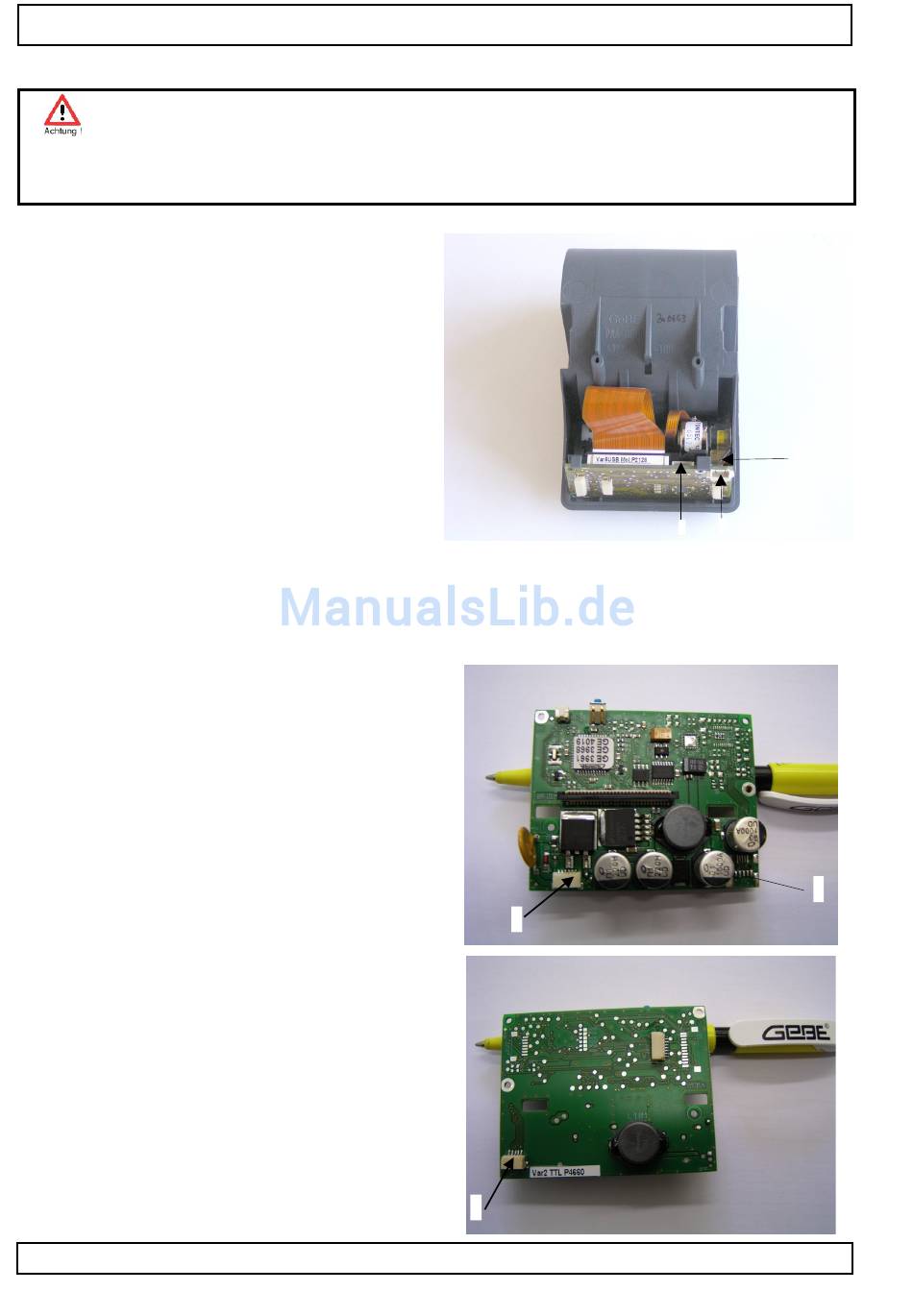

5 Anschließen des Druckers
Zu Installationsarbeiten:
Netz - und Spannungsversorgungen stets ausschalten!
Vermeiden Sie Verpolung der Anschlüsse. Das führt unverzüglich zu Beschädigungen des Druckers.
Überprüfen Sie den Anschluss der Spannungsversorgung nach der Verdrahtung nochmals sorgfältig, bevor Sie die Netzversor-
gung einschalten.
5.1 Anschuss der Spannungsversorgung (1)
Der Drucker kann mit einer festen Spannung aus einem
Netzgerät gespeist werden. Der Drucker kann über den
Spannungsversorgungsanschluss mit Spannungen zwi-
schen 4,5 V und 7,2 V versorgt werden. Die passende Lo-
gikspannung wird auf der Leiterplatte erzeugt. Das mitge-
lieferte Kabel GKA-410 zur Spannungsversorgung wird an
den Steckverbinder J4 angeschlossen (3 rote Kabel für +
4,5 bis 7,2 VDC, 3 schwarze Kabel für Masse und ein wei-
ßes Kabel für einen NTC 6,8 kOhm eines Ni-MH Akkus).
Bei einfachem Poweranschluss ist das weiße Kabel ohne
Funktion. Es wird empfohlen, die Leitungslänge so kurz
wie möglich zu wählen. Eine zu lange Leitung mit hohem
Leitungswiderstand führt zu einem schlechten Druckbild,
u.U. bis hin zum Versagen des Druckers.
5.2 Pinbelegung GPT-4352
a) Spannungsversorgung:
Pin
Beschreibung
1
GND
2
GND
3
GND
4
Vcc (4,5 - 7,2 V)
5
Vcc
6
Vcc
b) Serieller Anschluss:
Pin
Beschreibung
1
GND
2
RxD Eingang
3
TxD Ausgang
4
CTS Eingang
5
RTS Ausgang
c) USB Anschluss Molex-Stecker:
Pin
Beschreibung
1
USB-Vcc
2
GND
3
USB-D -
4
USB-D +
5
GND
GeBE E+F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-628-V1.2 Easy-Loading Thermodrucker GPT -4352(-60)-92/93
Einbaumöglichkeiten
Bezeichnungen:
1 Anschluss Spannungsversorgung
2 Anschluss USB
3 Anschluss seriell
a
b
3
2
1
c
