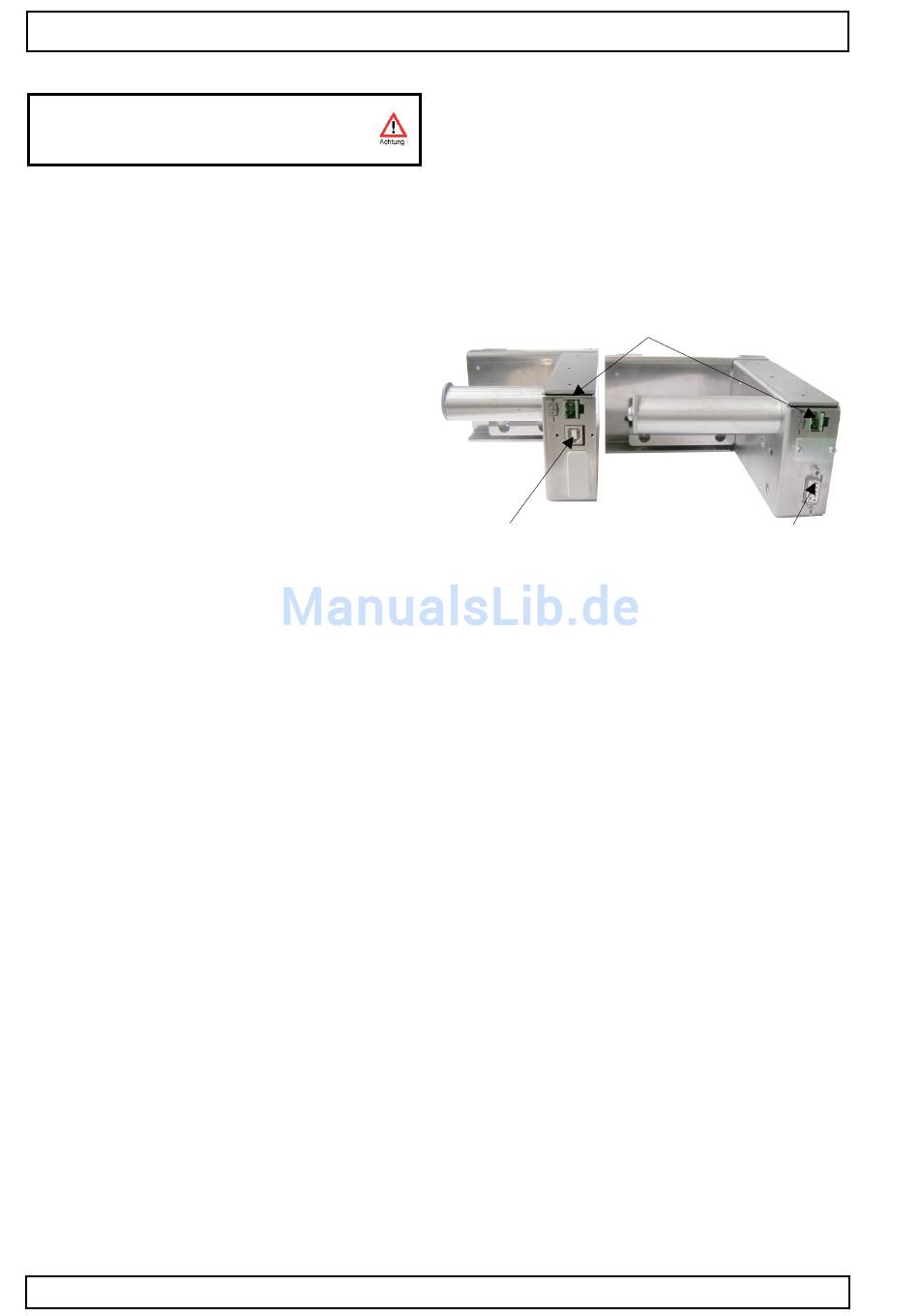

5 Anschließen des Druckers
Bei Installationsarbeiten:
Netz - und Spannungsversorgungen im System
stets ausschalten !
5.1 Spannungsversorgung (1)
Die Stromversorgung wird über handelsübliche Steckverbinder der Firma Phönix angeschlossen.
Die Stecker verfügen über Schraubklemmen.
Zur Montage ist lediglich ein Schraubenzieher Größe 1 erforderlich.
Litzen müssen mittels Aderendhülsen abgeschlossen werden.
Stecker-Typ MSTB-2,5/2-ST-5,08
5.2 USB Schnittstelle (2)
Der USB Ausgang ist eine USB Typ B Buchse.
5.3 Serielle Schnittstelle (3)
Die RS232 Ausgang ist eine 9 pol. SUB-D Buchse.
5.4 Kabeldurchmesser
0,5 mm2 bei Kabellänge < 0,5 m
0,8 mm2 bei Kabellänge < 1,5 m
1,0 mm2 bei Kabellänge < 2,0 m
GeBE E + F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-630-V1.1 Einbaukioskdrucker GPT-6762/6763
Anschließen des Druckers
1
2
3
