GeBE-COMPACT Plus (Presenter)
3.8
FUNKTIONSPRINZIP PRESENTER
3.8.1 FUNKTIONSELEMENTE
1. Papiereinzug
2. PE-Sensor
3. Druckkopf
4. Drucker
5. Presentersensor
6. Paper Exit Sensor
7. Papierausgabe
8. Presentermotor
9. Cutter
3.8.2 FUNKTIONSROUTINE
1. Papiereinzug
Der PE-Sensor (2) erkennt fehlendes Papier/Ticket und
zeigt dies durch Blinken der Status LED an.
Legen Sie neues Papier/Ticket in den Papiereinzug. Sobald
der PE-Sensor (2) das Papier erkennt, wird es – bei
aktiviertem Autoload – automatisch eingezogen und für
den Druck positioniert.
Jetzt leuchtet die Status LED permanent und signalisiert so
die Druckbereitschaft.
2. Druck+Cut
Nach Abarbeitung eines Druckbefehls, wird der Ausdruck
bis
zum
Presentersensor
abgeschnitten. Ein längerer Ausdruck (a) schiebt sich dabei
nach oben.
Mögliche Fehler während des Druckprozesses:
Erreicht ein Ausdruck nicht den Presentersensor, schneidet
der Cutter das Papier/Ticket nicht ab.
Nach einer Wartezeit wird dann der Ausdruck langsam
zurückgezogen und nochmals vorgeschoben.
Wird der Presentersensor abermals nicht erreicht, wird
dieser Vorgang noch ein letztes Mal wiederholt.
GeBE Elektronik und
Feinwerktechnik GmbH
Beethovenstraße 15
82110 Germering
Deutschland
6
7

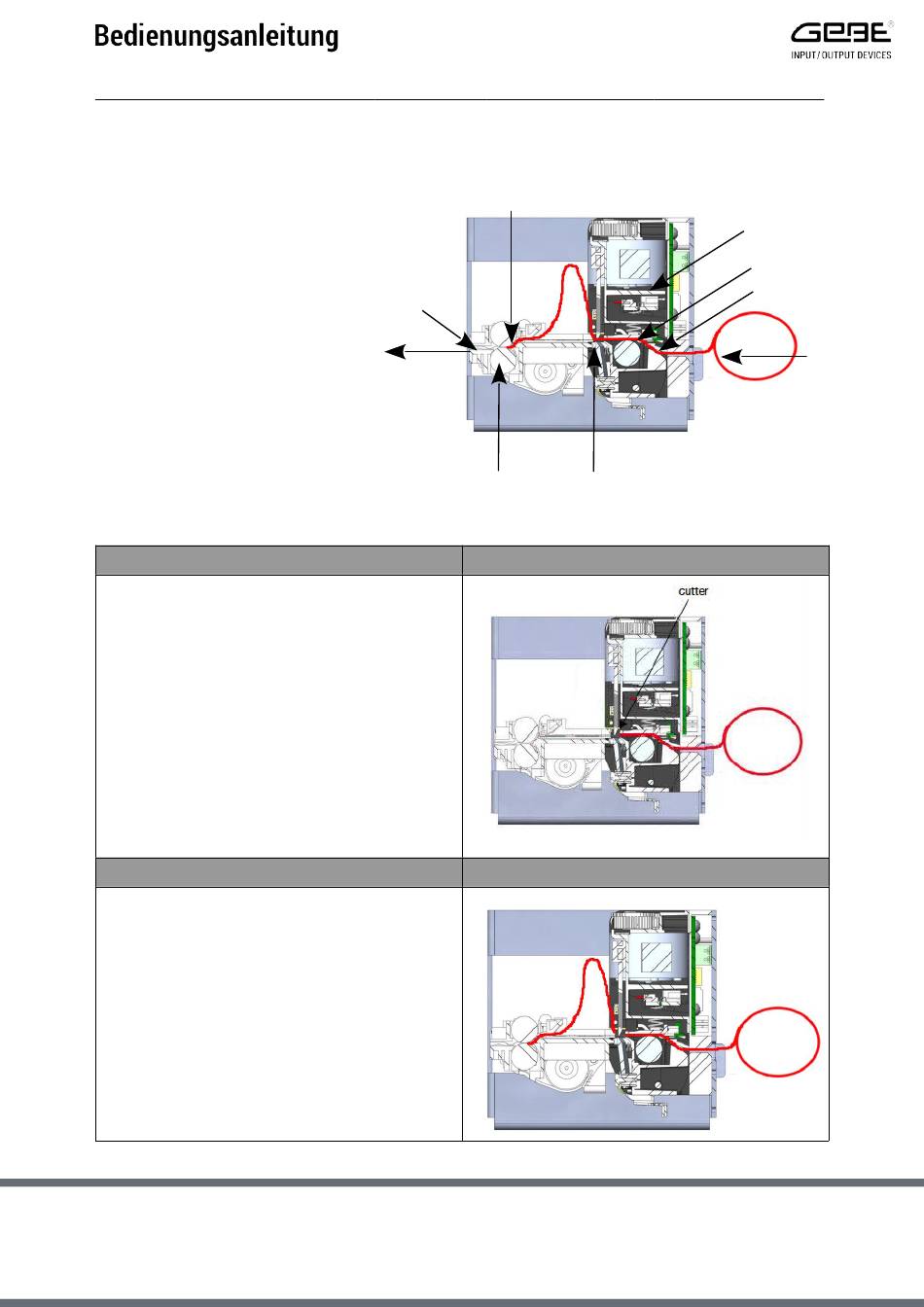

Abbildung 7: Funktionsprinzip
(5)
transportiert
und
Telefon
+49.89.894141-0
Telefax
+49.89.894141-33
E-Mail
info@gebe.net
Internet
www.gebe.net
5
8
9
(a)
GeBE-Dokument-Nr. GPT-467x-A8-D-SMAN-V1.5-0656
Stand 20. November 2018
Seite
10 | 32
Es gelten unsere AGBs.
Änderungen und Irrtümer vorbehalten.
GPT-467x(-P)
4
3
2
1
