4.2 Zubehörteile Standard
• Thermopapier 1 Rolle passend zur Druckerbreite
• Schnittstellenkabel für RS232 oder USB
(je nach Bestückung)
• Netzteil
• Fallschacht
• Befestigungsschrauben
4.2.1 Standardpapier
(A=aussen beschichtet WR=wasserresistent)
• GPR-T01-060-070-025-080A/WR:
50 Stück Thermopapierrolle b: 60 mm, d: 80 µm,
Ø: 70 mm, Ø Hülse innen: 25 mm, Haltbarkeit: 7 Jahre
• GPR-T01-082-070-025-080A/WR:
50 Stück Thermopapierrolle b: 82 mm, d: 80 µm,
Ø: 70 mm, Ø Hülse innen: 25 mm, Haltbarkeit: 7 Jahre
• GPR-T01-080-080-025-060A:
30 Stück Thermopapierrolle b: 80 mm, d: 60 µm,
Ø: 80 mm, Ø Hülse innen: 25 mm, Haltbarkeit: 5 Jahre
4.2.2 Kabel
• GKA-245-1-500
Stromversorgung, 2 Einzelleitungen 1,0 mm
500 mm, einseitig offen, Aderendhülsen
• GKA-406-2-1000
Rundkabel, 1000 mm, 5pol. auf JST Stecker am
Controller, mit 9 pol. SUB-D Buchse zur RS232
Schnittstelle am Host (PC)
• GKA-570-USB-FS-MOLEX-2,0 m
Kabel USB auf Molex, Länge 2,0 m, für Full speed
Übertragung
• GKA-322-1-190
Kabel Papierrestmelder mit 3pol. Stecker auf
JST-S03-B-XH-A

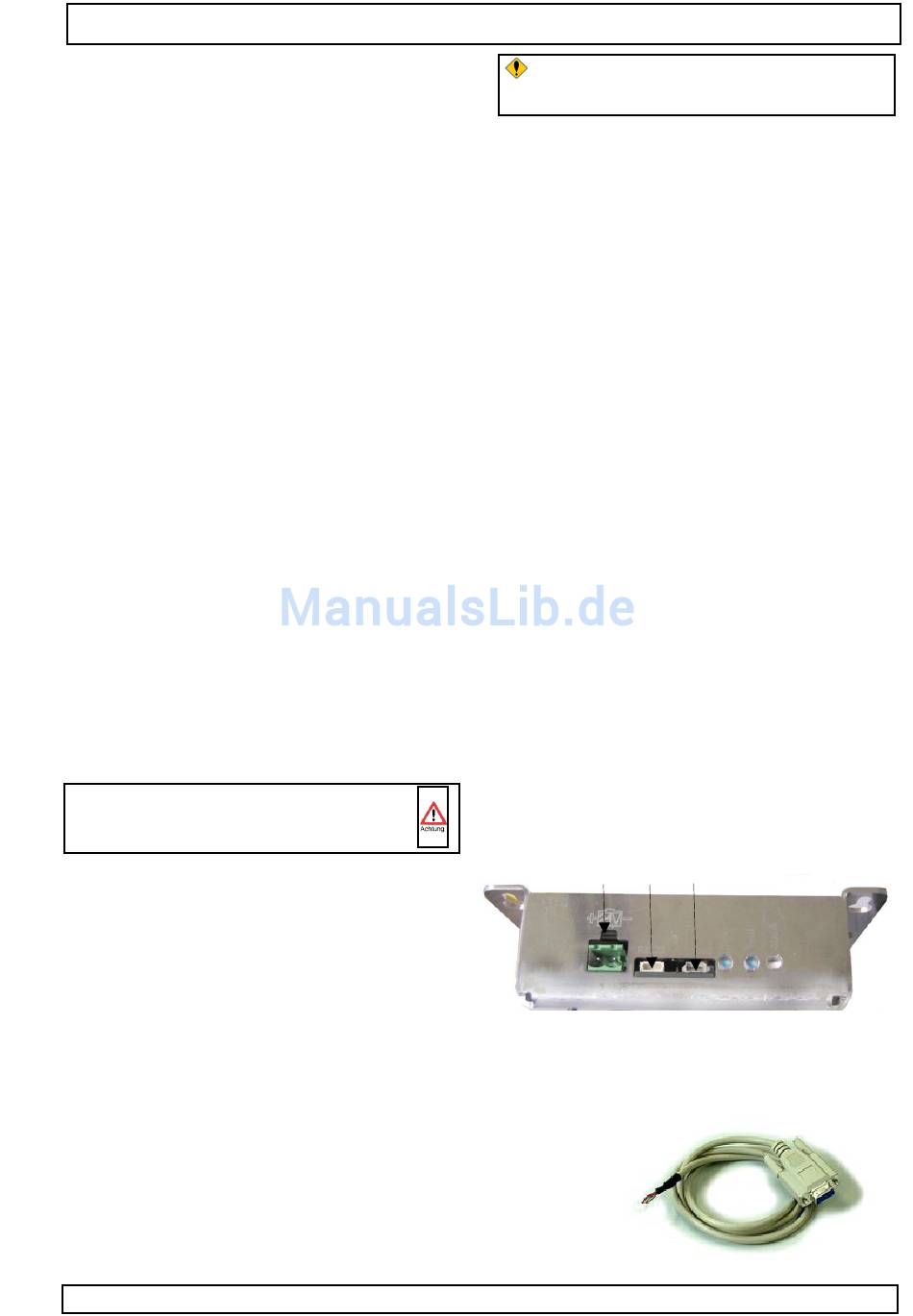

5 Anschließen des Druckers
Bei Installationsarbeiten:
Netz - und Spannungsversorgungen im System
stets ausschalten !
5.1 Spannungsversorgung
Die Stromversorgung (1) wird über handelsübliche
Steckverbinder der Firma Phönix angeschlossen.
Die Stecker verfügen über Schraubklemmen.
Zur Montage ist lediglich ein Schraubenzieher Größe 1
erforderlich. Litzen müssen mittels Aderendhülsen abge-
schlossen werden.
Stecker-Typ MSTB-2,5/2-ST-5,08
5.2 Serielle Schnittstelle
Die RS232 (2) wird über handelsübliche Sub-D Steckverbinder angeschlossen.
5pol. auf JST Stecker am Controller, mit 9 pol. SUB-D Buchse zur
RS232 Schnittstelle am Host (PC).
5.3 USB Schnittstelle (3)
Kabel USB auf Molex, Länge 2,0 m, für Full-Speed Übertragung.
5.4 Kabeldurchmesser
2
0,5 mm
bei Kabellänge < 0,5 m
2
0,8 mm
bei Kabellänge < 1,5 m
2
1,0 mm
bei Kabellänge < 2,0 m
GeBE E + F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-626-V1.5 Thermodrucker GPT-6772/6773
Lieferumfang
Zur Sicherstellung der CE-Norm werden ein Klappferrit Typ
74271132 der Fa Würth auf dem USB-Kabel empfohlen, der
so nah wie möglich am Drucker anzubringen ist.
4.2.3 Stromversorgung
• GNG-24V-6.5A-AC:
Netzteil Open Frame Stromversorgung 24 V / 6,5 A
4.3 Treibersoftware
Der Druckercontroller GCT-6794/6795 wird von folgen-
den Windows® Treibern unterstützt:
Windows® CE.Net 4.2, 5.0, Windows® 2000 und XP
Die Treibersoftware steht über das Internet zur Ver-
fügung und kann dort heruntergeladen werden.
Zugang: www.oem-printer.com/info
4.4 Optionen
• Papierentnahmesensor
• Anti Stau Einheit
• Mini-USB, Kleingerätebuchse für 24 V Anschluss
2
,
• kundenspezifischer Rollenhalter für Papierrollen
Ø > 80 mm
• Stromversorgung über Kleingerätestecker
• Papierrestmelder
1
2
3
5
