GeBe GPT-4352 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. GeBe Anleitungen
  4. Drucker
  5. GPT-4352
  6. Bedienungsanleitung

GeBe GPT-4352 Bedienungsanleitung

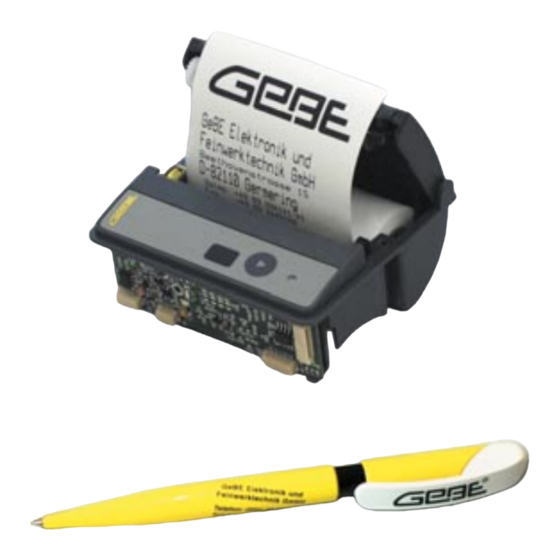

Kompakter fronteinbau thermodrucker
Vorschau ausblenden Andere Handbücher für GPT-4352:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
GeBE-MULDE Mini
BEDIENUNGSANLEITUNG
Kompakter Fronteinbau Thermodrucker
GeBE Elektronik und
Feinwerktechnik GmbH
Beethovenstraße 15
82110 Germering
Deutschland
Telefon
+49.89.894141-0
Telefax
+49.89.894141-33
E-Mail
info@gebe.net
Internet
www.gebe.net
GPT-4352(-60)
GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628
Stand 23. Mai 2018
Seite
1 | 22
Es gelten unsere AGBs.
Änderungen und Irrtümer vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GeBe GPT-4352

Inhaltszusammenfassung für GeBe GPT-4352

  • Seite 1 GeBE-MULDE Mini GPT-4352(-60) BEDIENUNGSANLEITUNG Kompakter Fronteinbau Thermodrucker GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33 Stand 23. Mai 2018 Beethovenstraße 15 Seite 1 | 22 82110 Germering E-Mail info@gebe.net Es gelten unsere AGBs. Deutschland Internet www.gebe.net Änderungen und Irrtümer vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    3.4 ZEICHENSÄTZE..............8 8.1 PAPIER EINLEGEN............16 3.5 OPTIONEN FÜR OEM............8 8.1.1 GEEIGNETES PAPIER..........17 3.6 CONTROLLER UND TREIBER.........8 8.2 REINIGUNG..............17 4 LIEFERUMFANG..............9 8.3 DOKUMENTE GPT-4352(-60)........18 4.1 AUSPACKEN..............9 8.4 GeBE-TECHNIK SUPPORT..........18 4.2 STANDARDAUSFÜHRUNG..........9 9 FEHLERSUCHE UND ABHILFE........19 4.3 ZUBEHÖR UND ERSATZTEILE........9 10 CE ZERTIFIZIERUNG.............20 4.3.1 ZUBEHÖR IM LIEFERUMFANG........9...

  • Seite 3: Sicherheitshinweise

    Sollten Sie noch weitere Fragen haben, wenden Sie sich HINWEIS bitte unsere Mitarbeiter, siehe Kapitel Die gekennzeichneten Stellen betreffen die Sicher- 8.4 GeBE-TECHNIK SUPPORT, Seite 18. heit des Gerätes und helfen Ihnen das Gerät optimal einzusetzen. Der sichere Betrieb des Gerätes ist grundsätzlich gewährleistet, wenn Hinweise dieser SUPPORT Bedienungsanleitung und am Gerät beachtet werden.

  • Seite 4: Gewährleistung

    Kundendienst. Siehe Kapi- anleitung betrieben wird. tel 8.4 GeBE-TECHNIK SUPPORT, Seite 18. wenn das Gerät außerhalb der bestimmungsgemäßen Vor dem Einschalten des Gerätes ist unbedingt sicher Verwendung betrieben wird, siehe Kapitel 1.5 • zu stellen, dass die Netzspannung Ihrer Installation mit BESTIMMUNGSGEMÄSSE VERWENDUNG, Seite 5 und...

  • Seite 5: Bestimmungsgemässe Verwendung

    Verwendung und Montage von Teilen und Zubehörtei- len, die nicht dem Original des Herstellers entsprechen. Benutzung des Druckers bei Nichtbeachtung dieser Bedienungsanleitung. Führt der Benutzer Änderung/Modifkationen ohne Genehmigung von GeBE durch, erlischt die Betriebs- erlaubnis des Gerätes. Nichtbeachtung der Sicherheitshinweise. Verwendung Druckers außerhalb bestimmungsgemäßen Verwendung...

  • Seite 6: Systembeschreibung

    Paper Loading Technologie. Papiervorratsklappe schließt vibrationsfest. Die Papierrolle von ø 31 mm (im GPT-4352) hält ca. 11 m Papier vor; die Papierrolle für den GPT- 4352-60 bevorratet bei ø 60 mm ca. 43 m, also etwa die vierfache Menge. Die GeBE-MULDE Mini Typ GPT-4352-60 bedruckt auch selbstklebende Etiketten.

  • Seite 7: Layout Und Funktionen

    GeBE-MULDE Mini GPT-4352(-60) LAYOUT UND FUNKTIONEN Abbildung 1: GeBE-MULDE Mini GPT-4352-31 Teile und Funktionen Abbildung 2: GeBE-MULDE Mini GPT-4352-60 Teile und Funktionen Beschreibung FEED-TASTE Über die FEED-Taste (3/Abbildung 1+2) kann das Papier Lever für Papierfachklappe vorgeschoben werden. Mit Drücken der FEED-Taste wird Papierfachklappe zunächst eine Zeile des eingestellten Fonts vorgeschoben.

  • Seite 8: Anschlüsse

    • Unix über Cups für Linux und Mac OS Eine Liste der Standardzeichensätze entnehmen Sie bitte • dem Softwarehandbuch SoMAN-A8-D-0558. Andere Systeme auf Anfrage • GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33 Stand 23. Mai 2018 Beethovenstraße 15...

  • Seite 9: Lieferumfang

    Schadensbericht an und senden diesen mit dem defekten Teil an den Lieferanten zurück. STANDARDAUSFÜHRUNG Die Standard OEM-Drucker der Serie GeBE-MULDE Mini werden standardmässig ohne jegliches Zubehör ausgeliefert! Bestellen Sie das Zubehör bitte entsprechend der Tabelle im Kapitel 4.3 ZUBEHÖR UND ERSATZTEILE separat.
  • Seite 10 Optionen 11414 Einbaurahmen für GPT-4352-31 in DIN Gehäuse 96x96 mm 11415 Einbaurahmen für GPT-4352-31 in 3HE 19" Rack inkl. Schrauben 12610 Einbaurahmen für GPT-4352-60 in 3HE 19" Rack inkl. Schrauben 12561 Schnittstellenwandler Ethernet auf V.24, 8 - 36 VDC Spannungsversorgung, auf Anfrage...

  • Seite 11: Einbau

    EINBAU EINBAU IN EINE FRONTPLATTE Der Muldendrucker GPT-4352(-60) lässt sich mit zwei Schrauben in einen einfach herzustellenden Ausschnitt einer bis zu 4 mm dicken Frontplatte einbauen. Die Auflagefläche ist plan. Ein 1 mm breiter Kragen überdeckt den Spalt zwischen Gehäusewand und Mulde. Die Mulde wird von aussen in den Ausschnitt gesteckt und lässt sich dann leicht mit 2xM2 (GPT-4352)/2xM2,5 (GPT-4352-60) Schrauben an den Bohrungen M2 (GPT-4352)/M2,5 (GPT-4352-60) anschrauben.

  • Seite 12: Einbau In Ein Din-Gehäuse

    EINBAU IN EIN DIN-GEHÄUSE Der Muldendrucker GPT-4352(-60) lässt sich auch in ein DIN-Gehäuse integrieren. Für passende DIN-Gehäuse kontaktieren Sie unseren Vertrieb, siehe Kapitel 8.4 GeBE-TECHNIK SUPPORT, Seite 18. Abbildung 8: GPT-4352 und GPT-4352-60 eingebaut in DIN-Gehäuse Optional ist eine Plexiglas-Schutztüre verfügbar:...

  • Seite 13: Spannungsversorgung

    FESTSPANNUNGSVERSORGUNG Der Drucker kann über eine Festspannung aus einem Netzteil mit 10-36 VDC oder 4,5-8,5 VDC betrieben werden. Die angeschlossene Spannungsversorgung muss nach EN/IEC 60950 gegen Überspannung geschützt sein. GeBE liefert für die Kapitel 4.3 ZUBEHÖR UND ERSATZTEILE, Seite 9.

  • Seite 14: Schnittstellen

    Molex 53261-0571 J5 / J204 Gegenstecker: Molex 51021-0500 AWG 30 - 26 USB Spezifkation V1.1 (USB 2.0 kompatibel) Gerätetyp Vendor Specifc Device oder Printer Class Full Speed 12 Mbit/s GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33 Stand 23. Mai 2018 Beethovenstraße 15...

  • Seite 15: Serielle Schnittstelle

    Pegel V.24 (RS-232) Schnittstelle "1" (Mark) + 5 V (TTL-Pegel) -3 V ... -12 V "0" (Space) 0 V (TTL-Pegel) +3 V ... +12 V GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33 Stand 23. Mai 2018 Beethovenstraße 15...

  • Seite 16: Wartung/Service

    Druck. Er schnappt hörbar ein, so dass Sie jetzt das Papier an der Abrisskante abreißen können, ohne dass sich weder der Deckel wieder öffnet, noch das Papier durch das Druckwerk rutscht. GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33...

  • Seite 17: Geeignetes Papier

    Pinsel können Verschmutzungen an Papier, Sensor sowie der Selbstklebende Etiketten können nur mit der GeBE-MULDE Abrisskante gelöst werden. Mini Typ GPT-4352-60 verarbeitet werden. Kräftig in das Papierfach pusten, um den groben Staub zu entfernen. Prinzipiell muss der Drucker staubfrei gehalten werden.

  • Seite 18: Dokumente Gpt-4352(-60)

    Sie auch bei GeBE direkt per email (info@gebe.net) anfordern können. Das Softwarehandbuch SoMAN-A8-D-0558 bzw. SoMAN- A8-E-0559 (englisch) können Sie bei GeBE per email anfordern (info@gebe.net). GeBE-TECHNIK SUPPORT In einem Servicefall wenden Sie sich bitte an: GeBE Elektronik und Feinwerktechnik GmbH Beethovenstr.

  • Seite 19: Fehlersuche Und Abhilfe

    Aktion am „Jobende“ der einstellen. „Jobende“-Aktion im Windows -Treiber ® ab oder wird ständig wiederholt. Windows -Treiber aktiviert. deaktivieren. ® GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33 Stand 23. Mai 2018 Beethovenstraße 15 Seite...

  • Seite 20: Ce Zertifizierung

    CE ZERTIFIZIERUNG Prüfaufbau beinhaltet Open-Frame-Netzteil S-150-24 MEAN WELL, Artikelnr.: 13694 bzw. das Open-Frame-Netzteil S-25-05 von MEAN WELL, Artikel Nr.: 13696. GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33 Stand 23. Mai 2018 Beethovenstraße 15 Seite 20 | 22...

  • Seite 21: Abmessungen

    GeBE-MULDE Mini GPT-4352(-60) ABMESSUNGEN Abbildung 8: Abmessungen für GeBE-MULDE Mini GPT-4352-31 in mm Abbildung 9: Abmessungen für GeBE-MULDE Mini GPT-4352-60 in mm GeBE Elektronik und Telefon +49.89.894141-0 GeBE-Dokument-Nr. GPT-4352-A8-D-SMAN-V1.3-0628 Feinwerktechnik GmbH Telefax +49.89.894141-33 Stand 23. Mai 2018 Beethovenstraße 15 Seite...

  • Seite 22: Technische Daten

    **) Erreicht der Druckkopf die maximale Umgebungstemperatur, so unterbricht der Drucker den Druckbetrieb bis zur Abkühlung mit einer Temperaturfehlermeldung. Das GeBE-Logo ist ein eingetragenes Warenzeichen der GeBE Elektronik und Feinwerktechnik GmbH. Alle anderen in dieser Broschüre genannten Marken sind Eigentum der entsprechenden Firmen.
