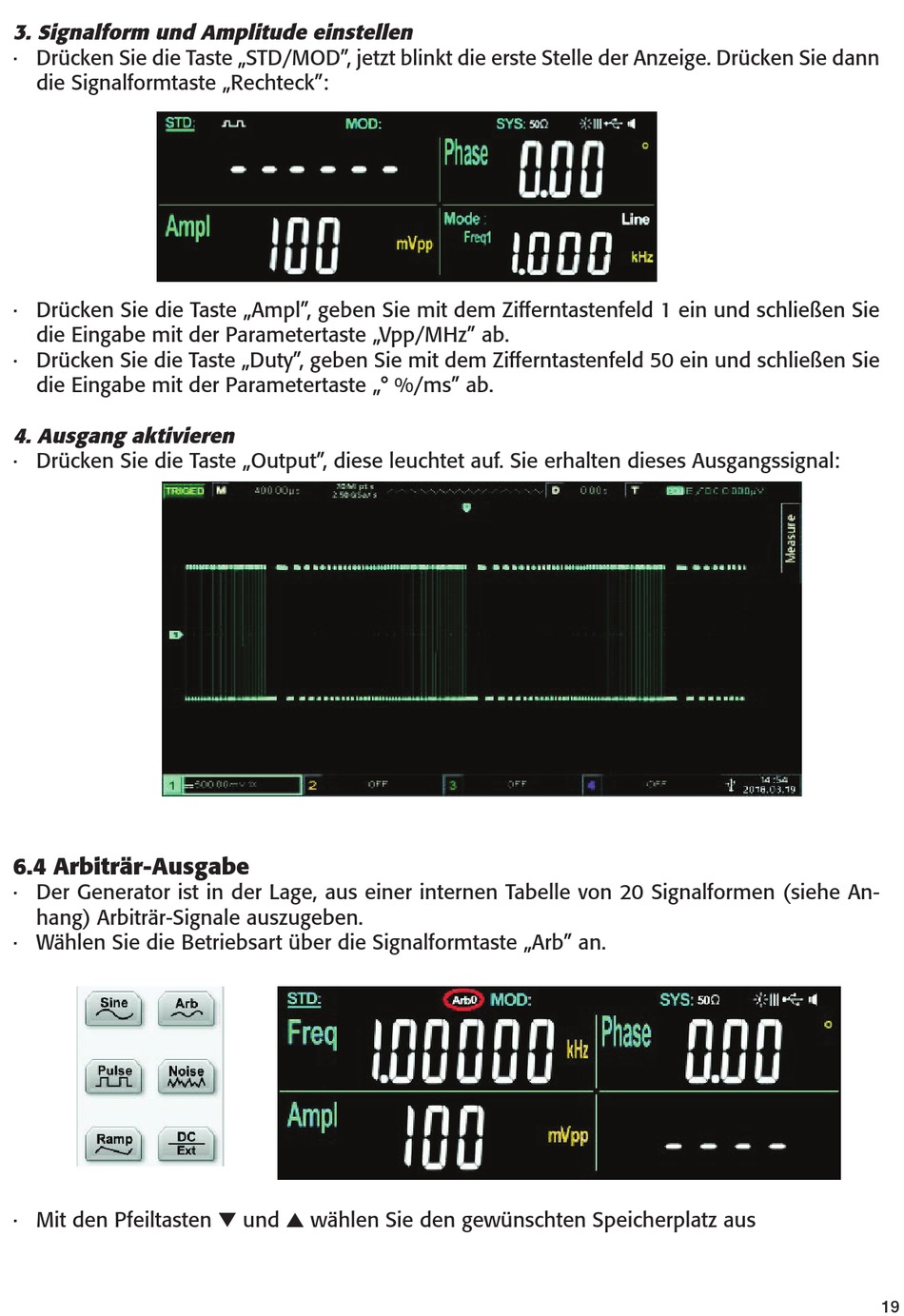

3. Signalform und Amplitude einstellen
· Drücken Sie die Taste „STD/MOD", jetzt blinkt die erste Stelle der Anzeige. Drücken Sie dann
die Signalformtaste „Rechteck":
· Drücken Sie die Taste „Ampl", geben Sie mit dem Zifferntastenfeld 1 ein und schließen Sie
die Eingabe mit der Parametertaste „Vpp/MHz" ab.
· Drücken Sie die Taste „Duty", geben Sie mit dem Zifferntastenfeld 50 ein und schließen Sie
die Eingabe mit der Parametertaste „° %/ms" ab.
4. Ausgang aktivieren
· Drücken Sie die Taste „Output", diese leuchtet auf. Sie erhalten dieses Ausgangssignal:
6.4 Arbiträr-Ausgabe
· Der Generator ist in der Lage, aus einer internen Tabelle von 20 Signalformen (siehe An-
hang) Arbiträr-Signale auszugeben.
· Wählen Sie die Betriebsart über die Signalformtaste „Arb" an.
· Mit den Pfeiltasten t und s wählen Sie den gewünschten Speicherplatz aus
19
