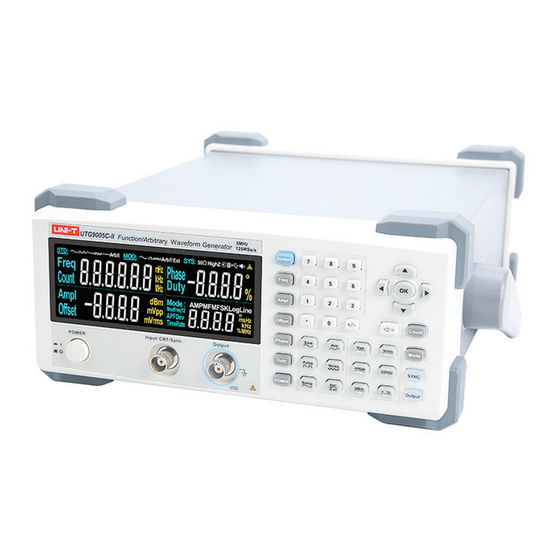

DDS-/Arbiträr-
Funktionsgenerator
5 MHz/125 MSa/s
UTG9005C-II
– Bedienungsanleitung –
DEUTSCH
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für reichelt elektronik UTG9005C-II

  • Seite 1 DDS-/Arbiträr- Funktionsgenerator 5 MHz/125 MSa/s UTG9005C-II – Bedienungsanleitung – DEUTSCH...
  • Seite 2: Inhaltsverzeichnis

    Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 9/2019 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
  • Seite 3: Beschreibung Und Funktion

    1. Beschreibung und Funktion Der DDS-/Arbiträr-Funktionsgenerator ist ein universell einsetzbarer Funktionsgenerator mit DDS-Frequenzerzeugung. Er ermöglicht die hochpräzise und stabile Erzeugung unterschied- licher Signalformen mit einer Frequenz von bis zu 5 MHz (Sinus). Damit ist eine stabile, saubere und verzerrungsarme Signalausgabe verschiedener Signalformen (Sinus, Rechteck, Rampensignal, Rauschen, DC und Arbiträrfunktionen) möglich.
  • Seite 4: Sicherheits-, Service- Und Betriebshinweise

    3. Sicherheits-, Service- und Betriebshinweise · Beachten Sie die Nutzungsbedingungen im Kapitel 2. Die Missachtung dieser Nutzungsbe- dingungen kann zu Unfällen, Sach- und Personenschäden führen. · Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
  • Seite 5: Bedien-, Anschluss- Und Anzeigeelemente

    4. Bedien-, Anschluss- und Anzeigeelemente 1 - Display 2 - Netzschalter 3 - Modulations-/Frequenzzähler-Eingang/Synchronisationsausgang 4 - Signalausgang 5 - Parameter-Menü-Tasten 6 - Signalform-Tastenfeld 7 - Tastenfeld für die Eingabe der Parameter-Einheit 8 - Aktivierungstasten für Synchronisationsausgang und Signalausgänge 9 - Anwahltasten für Frequenzzählerbetrieb und Modulation 10 - Pfeil- und Bestätigungstasten - Zifferntasten 12 - Systemeinstellungen...
  • Seite 6: Grundfunktionen/Bedienelemente/Allgemeine Hinweise

    4.1 Grundfunktionen/Bedienelemente/allgemeine Hinweise Entfernen Sie zunächst alle Leitungen von den Ein- und Ausgängen. Netzschalter · Das Ein- und Ausschalten des Gerätes erfolgt nach Anschluss des mitgelieferten Netzkabels am Netzkabelanschluss über die Netzschaltertaste auf der Frontseite. Numerisches Tastenfeld, Pfeiltasten, OK-Taste · Tastenfeld zur Eingabe von Daten (0...9, Dezimalpunkt, +/–). Mit dem Dezimalpunkt ist eine schnelle Umschaltung der Bereiche möglich.
  • Seite 7: Bedienung, Grundeinstellungen

    Netzsicherung · Die Netzsicherung hat eine Auslösestromstärke von 2 A, träge, 250 V. Aufstell-/Tragebügel · Der Bügel kann frei eingestellt werden, indem beide Gelenke gleichzeitig nach außen ge- zogen werden und der Bügel dann in die gewünschte Stellung gebracht wird. Display 1 STD: Grundinformation zur gewählten Signalart.
  • Seite 8: Amplitudeneinstellung

    5.2 Amplitudeneinstellung · Nach dem ersten Einschalten ist automatisch eine Frequenz von 1 kHz, Sinussignal, Ampli- tude 100 mVss, Impedanz 50 Ω eingestellt (Werkseinstellung). · Zur Amplitudeneinstellung drücken Sie die Taste „Ampl”, dann stellen Sie die Amplitude direkt mit der numerischen Tastatur und den Pfeiltasten ein und wählen Sie dann den ge- wünschten Bereich mit der Parameter-Taste, z.
  • Seite 9: Dcv-Einstellung

    5.7 DCV-Einstellung · Nach dem ersten Einschalten ist automatisch ein DC-Anteil von 0 V eingestellt (Werksein- stellung). · Zur DCV-Einstellung drücken Sie die Taste „DC/Ext”, dann stellen Sie den Spannungswert direkt mit der numerischen Tastatur und den Pfeiltasten ein und wählen Sie dann den ge- wünschten Bereich mit der Parameter-Taste, z.
  • Seite 10: Tastensignal Ein-/Ausschalten

    5.10.3 Tastensignal ein-/ausschalten · Drücken Sie die Taste „System” (ggf. zweimal, falls zunächst die Frequenzeingabe blinkt), jetzt blinkt die Impedanzeinstellung. Mit den Kursortasten (Pfeiltasten links/rechts) gehen Sie zur Toneinstellung (Lautsprechersymbol), und mit den Pfeiltasten t und s schalten Sie zwischen Ein und Aus (x) um. Bestätigen Sie mit der OK-Taste (wenn Sie weitere Parameter einstellen wollen) bzw.
  • Seite 11: Erweiterte Funktionen, Modulationsarten

    6. Erweiterte Funktionen, Modulationsarten 6.1 Amplitudenmodulation · Zur Anwahl der Modulationsart AM drücken Sie die Taste „Mode”, dann mit der Pfeiltaste rechts die Anzeige „AM” anwählen (blinkt) und dann „OK” drücken. Jetzt wird das Aus- gangssignal mit einem Sinus-Modulationssignal mit 100 Hz Modulationsfrequenz amplitu- denmoduliert: ·...
  • Seite 12 · Um wieder zu einer internen Modulation zurückzukehren, wählen Sie die gewünschte Sig- nalform mit den Signalformtasten aus. · Bei Nutzung der internen Modulationsquelle kann mit Sinus, Rechteck (Duty Cycle 50%), Arbiträr (Auswahl des Signals über Zifferntasten, siehe 5.1) und Rauschen (Noise, weißes Gaußsches Rauschen) gearbeitet werden.
  • Seite 13 3. Trägerfrequenz einstellen (Frequenz, Amplitude, Tastverhältnis) · Drücken Sie die Taste „STD/MOD”, jetzt blinkt die erste Stelle der Anzeige. Drücken Sie dann die Signalformtaste „Rechteck”: · Drücken Sie die Taste „Freq”, geben Sie mit dem Zifferntastenfeld 10 ein und schließen Sie die Eingabe mit der Parametertaste „mVpp/kHz”...
  • Seite 14: Frequenzmodulation

    6.2 Frequenzmodulation · Zur Anwahl der Modulationsart FM drücken Sie die Taste „Mode”, dann mit der Pfeiltaste rechts die Anzeige „FM” anwählen (blinkt) und dann „OK” drücken. Jetzt wird in der Grund- einstellung das Ausgangssignal mit einem Sinus-Modulationssignal mit 100 Hz Modulati- onsfrequenz und 1 kHz Frequenzhub frequenzmoduliert: ·...
  • Seite 15 · Um wieder zu einer internen Modulation zurückzukehren, wählen Sie die gewünschte Sig- nalform mit den Signalformtasten aus. · Bei Nutzung der internen Modulationsquelle kann mit Sinus, Rechteck, Arbiträr (Auswahl des Signals über Zifferntasten, siehe 5.1) und Rauschen (Noise, weißes Gaußsches Rau- schen) gearbeitet werden.
  • Seite 16 3. Trägerfrequenz einstellen (Frequenz, Amplitude) · Drücken Sie die Taste „STD/MOD”, jetzt blinkt die erste Stelle der Anzeige. Drücken Sie dann die Signalformtaste „Sinus”: · Drücken Sie die Taste „Freq”, geben Sie mit dem Zifferntastenfeld 10 ein und schließen Sie die Eingabe mit der Parametertaste „mVpp/kHz”...
  • Seite 17: Wobbelfunktion

    6.3 Wobbelfunktion · Der Generator verfügt über eine Wobbelfunktion mit wahlweise linearer oder logarithmi- scher Wobbelung. Dabei sind die Triggerquellen „íntern”, „extern” nutzbar. Gewobbelt wer- den können die Signalformen Sinus, Rechteck, Dreieck und Arbiträr. · Zur Anwahl der Wobbelfunktion drücken Sie die Taste „Mode”, dann „Pfeiltaste rechts”, um „log”...
  • Seite 18 · Wählen Sie dann mit der Pfeiltaste t („Time” blinkt”) dann OK und Eingabe der Wobbelzeit und nochmals „OK” die Wobbelzeit aus. Diese kann im Bereich von 1 ms bis 500 s liegen: · Bei externer Triggerung kann über die Buchse „Input” die Triggerung über ein TTL-Signal erfolgen (jeweils ein Wobbeldurchgang bei einem Impuls).
  • Seite 19: Arbiträr-Ausgabe

    3. Signalform und Amplitude einstellen · Drücken Sie die Taste „STD/MOD”, jetzt blinkt die erste Stelle der Anzeige. Drücken Sie dann die Signalformtaste „Rechteck”: · Drücken Sie die Taste „Ampl”, geben Sie mit dem Zifferntastenfeld 1 ein und schließen Sie die Eingabe mit der Parametertaste „Vpp/MHz”...
  • Seite 20: Wartung, Lagerung Und Pflege

    7. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz vom Stromnetz. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Signalleitungen auf Beschädigun- gen. · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Bei stärkeren Verschmutzun- gen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein.
  • Seite 21: Technische Daten

    8. Technische Daten Spannungsversorgung: 100 - 240 V AC, 45-440 Hz; Sicherung: 2A T, 250 V Betriebstemperaturbereich: 10 bis +40°C Lagerungstemperaturbereich: -20 bis +60°C Umgebungsluftfeuchte: bis 35°C: ≥90% rH, 35 bis 40°C: ≥60% rH Display: EBTN (Enhanced Black Twisted Nematic) Negativ-LCD Ausgangskanäle: Max.
  • Seite 22 Dreieck (Ramp) Frequenzbereich 1 µHz - 200 kHz, Auflösung 1 µHz Nichtlinearität 3%±2 mV (Typ., 1 kHz, 1 Vss, 100% Symmetrie) Symmetrie 0,0 - 100% Min. Flankensteilheit ≥35 ns Rauschen (Gaußsches Rauschen) Bandbreite 5 MHz (-3 dB) DC-Offset Bereich (Spitze AC+DC) ±5 V (50 Ω) ±10 V (hohe Impedanz) Offset-Genauigkeit...
  • Seite 23 Wobbeln Trägersignalformen Sinus, Rechteck, Dreieck, Arbiträr Mode linear/logarithmisch Wobbelzeit 1 ms - 500 s ±0,1% Triggerung intern/extern Signalausgang Amplitude 50 Ω: 1 mVss - 10 Vss High Impedance: 2 mVss - 20 Vss Genauigkeit (1kHz Sinus) 3% des Einstellwertes ±2 mV Linearität <100 kHz: 0,1 dB (bezogen auf 1 kHz Sinus, 1 Vss/50 Ω) Leistungs-Signalausgang...
  • Seite 24: Entsorgungshinweise

    9. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Ent- sorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!
