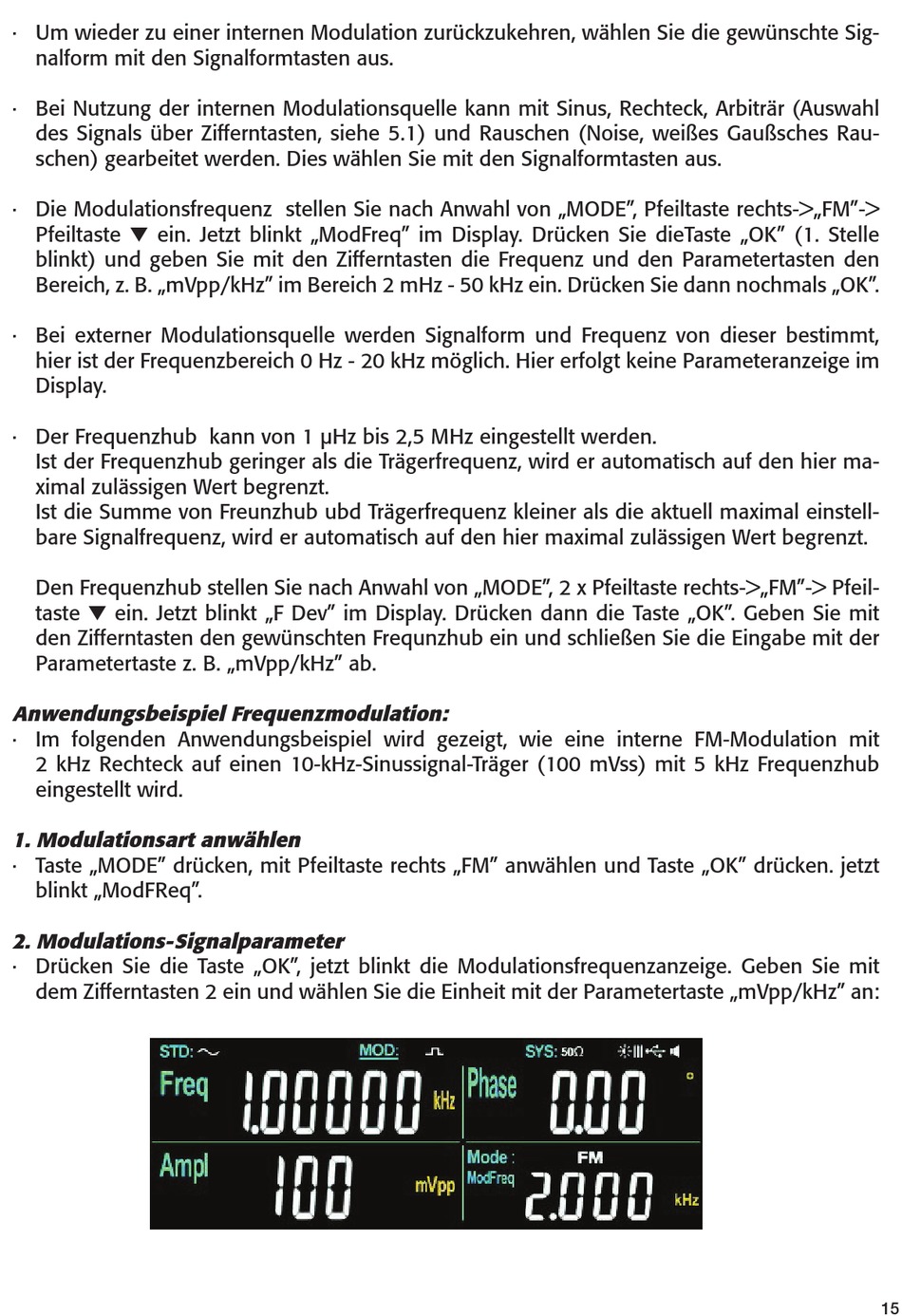

· Um wieder zu einer internen Modulation zurückzukehren, wählen Sie die gewünschte Sig-
nalform mit den Signalformtasten aus.
· Bei Nutzung der internen Modulationsquelle kann mit Sinus, Rechteck, Arbiträr (Auswahl
des Signals über Zifferntasten, siehe 5.1) und Rauschen (Noise, weißes Gaußsches Rau-
schen) gearbeitet werden. Dies wählen Sie mit den Signalformtasten aus.
· Die Modulationsfrequenz stellen Sie nach Anwahl von „MODE", Pfeiltaste rechts->„FM"->
Pfeiltaste t ein. Jetzt blinkt „ModFreq" im Display. Drücken Sie dieTaste „OK" (1. Stelle
blinkt) und geben Sie mit den Zifferntasten die Frequenz und den Parametertasten den
Bereich, z. B. „mVpp/kHz" im Bereich 2 mHz - 50 kHz ein. Drücken Sie dann nochmals „OK".
· Bei externer Modulationsquelle werden Signalform und Frequenz von dieser bestimmt,
hier ist der Frequenzbereich 0 Hz - 20 kHz möglich. Hier erfolgt keine Parameteranzeige im
Display.
· Der Frequenzhub kann von 1 µHz bis 2,5 MHz eingestellt werden.
Ist der Frequenzhub geringer als die Trägerfrequenz, wird er automatisch auf den hier ma-
ximal zulässigen Wert begrenzt.
Ist die Summe von Freunzhub ubd Trägerfrequenz kleiner als die aktuell maximal einstell-
bare Signalfrequenz, wird er automatisch auf den hier maximal zulässigen Wert begrenzt.
Den Frequenzhub stellen Sie nach Anwahl von „MODE", 2 x Pfeiltaste rechts->„FM"-> Pfeil-
taste t ein. Jetzt blinkt „F Dev" im Display. Drücken dann die Taste „OK". Geben Sie mit
den Zifferntasten den gewünschten Frequnzhub ein und schließen Sie die Eingabe mit der
Parametertaste z. B. „mVpp/kHz" ab.
Anwendungsbeispiel Frequenzmodulation:
· Im folgenden Anwendungsbeispiel wird gezeigt, wie eine interne FM-Modulation mit
2 kHz Rechteck auf einen 10-kHz-Sinussignal-Träger (100 mVss) mit 5 kHz Frequenzhub
eingestellt wird.
1. Modulationsart anwählen
· Taste „MODE" drücken, mit Pfeiltaste rechts „FM" anwählen und Taste „OK" drücken. jetzt
blinkt „ModFReq".
2. Modulations-Signalparameter
· Drücken Sie die Taste „OK", jetzt blinkt die Modulationsfrequenzanzeige. Geben Sie mit
dem Zifferntasten 2 ein und wählen Sie die Einheit mit der Parametertaste „mVpp/kHz" an:
15
