6. Erweiterte Funktionen, Modulationsarten
6.1 Amplitudenmodulation

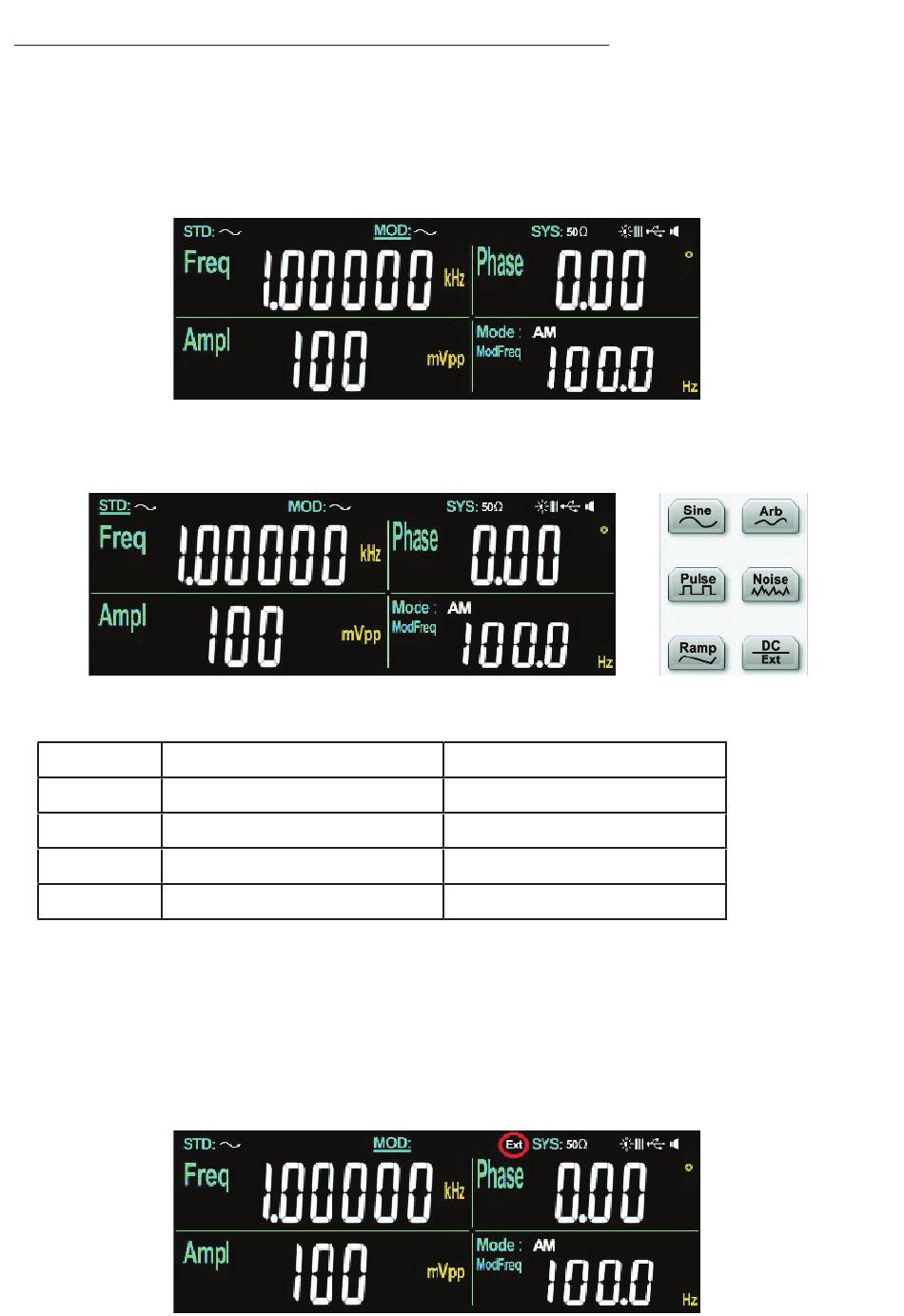

· Zur Anwahl der Modulationsart AM drücken Sie die Taste „Mode", dann mit der Pfeiltaste
rechts die Anzeige „AM" anwählen (blinkt) und dann „OK" drücken. Jetzt wird das Aus-
gangssignal mit einem Sinus-Modulationssignal mit 100 Hz Modulationsfrequenz amplitu-
denmoduliert:
· Die AM-Trägersignalform kann Sinus, Rechteck, Dreieck oder Arbiträr (außer DC) sein. Ist
die Modulationsart AM ausgewählt, drücken Sie die Taste „STD/MOD" (Jetzt ist „STD" un-
terstrichen) und wählen dann über die Signalform-Tasten die Signalform aus:
· Nun können Sie die Trägerfrequenz einstellen (Grundeinstellung ist 1 kHz) . Beachten Sie
dabei folgende Bereichsgrenzen:
Signal
Min. Frequenz
Sinus
1 µHz
Rechteck
1 µHz
Dreieck
1 µHz
Arbiträr
1 µHz
· Stellen Sie die Frequenz nach Drücken von „Freq" mit dem Zifferntastenfeld und den
Pfeiltasten und abschließend mit der Parametertaste für den gewünschten Bereich, z. B.
„mVpp/kHz" ein.
· Im Normalfall ist die interne Modulationsquelle eingestellt (Signalform wird hinter „MOD"
angezeigt). Über die Taste „DC/Ext" kann auch eine externe Modulationsquelle (über Buch-
se „Input", Signalpegel max. ±5 V, einspeisen) eingesetzt werden. Ist mit der Taste „DC/Ext"
die externe Modulationsquelle gewählt, wechselt die Anzeige der Modulationsquelle auf
„Ext":
Max. Frequenz
5 MHz
5 MHz
200 kHz
1 MHz
