colocarse en las posiciones B o C (figura 4). Para instalar
un tamper de pared, utilice las posiciones A o B.
4. Conecte los cables del detector (consulte las figuras
4 y 7).
Seleccione la configuración de puente e interruptor DIP
5.
que desee (consulte la figura 3). Consulte la sección
"Configuración de puentes" más adelante para obtener
más información.
6. Retire las mascaras y coloque las etiquetas, si es
necesario. Para mas detalles, consulte "Configuración del
patron de cobertura" en la página 10.
7. Para aplicaciones de montaje en el techo que precisen de
una cobertura de 90º utilice el soporte de montaje giratorio
SB01.
8. Cierre la carcasa.
9. Ponga el tornillo en su sitio y vuelva a colocar la tapa de la
carcasa.
Para instalaciones EN 50131 grado 3, no utilice la
posición C de montaje.
Configuración de puentes
Consulte la figura 3 para saber dónde están situados los
puentes en el detector.
J1: No se utiliza
J2: PIR que activa el LED
Activado: Activa el LED del detector en todo momento
(programación por defecto).
Desactivado: Pone el LED bajo control del panel de control
y desactiva el LED del detector en todo momento (sin función
de memoria).
J3 y J4: Configuración de bucle doble
Configura los relés de alarma y tamper. Le permite conectar el
detector a cualquier panel de control. Utilice los puentes 3 y 4.
Consulte la figura 7.
J5: Configuración de modo D/N (Día/Noche) o de Rtest
(prueba remota)
Utilice este puente para configurar la terminal 8 como
D/N o Rtest. UTC recomienda utilizar D/N para administrar la
activación de AM/FT cuando sea necesario. Utilice Rtest para
realizar una prueba del detector desde el panel de control. El
detector activará el relé de alarma si la prueba da resultados
positivos, y el relé de AM si la prueba da resultados negativos.
Activado: Terminal 8 = D/N. Programación por defecto.
Desactivado: Terminal 8 = Prueba remota.
J6: Configuración de polaridad del voltaje de control (VC)
Activado: "Activo nivel Alto" proporciona la lógica estándar con
la lógica "Activo nivel Alto" para permitir las entradas Prueba
de paseo (WT) y Día/Noche. Programación por defecto.
Desactivado: "Activo nivel Bajo" proporciona la lógica "Activo
nivel Bajo" para permitir las entradas Prueba de paseo
y Día/Noche.
P/N 146414999-2 (ML) • REV G • ISS 08MAR19
Configuración del detector: Configuración
de interruptor DIP

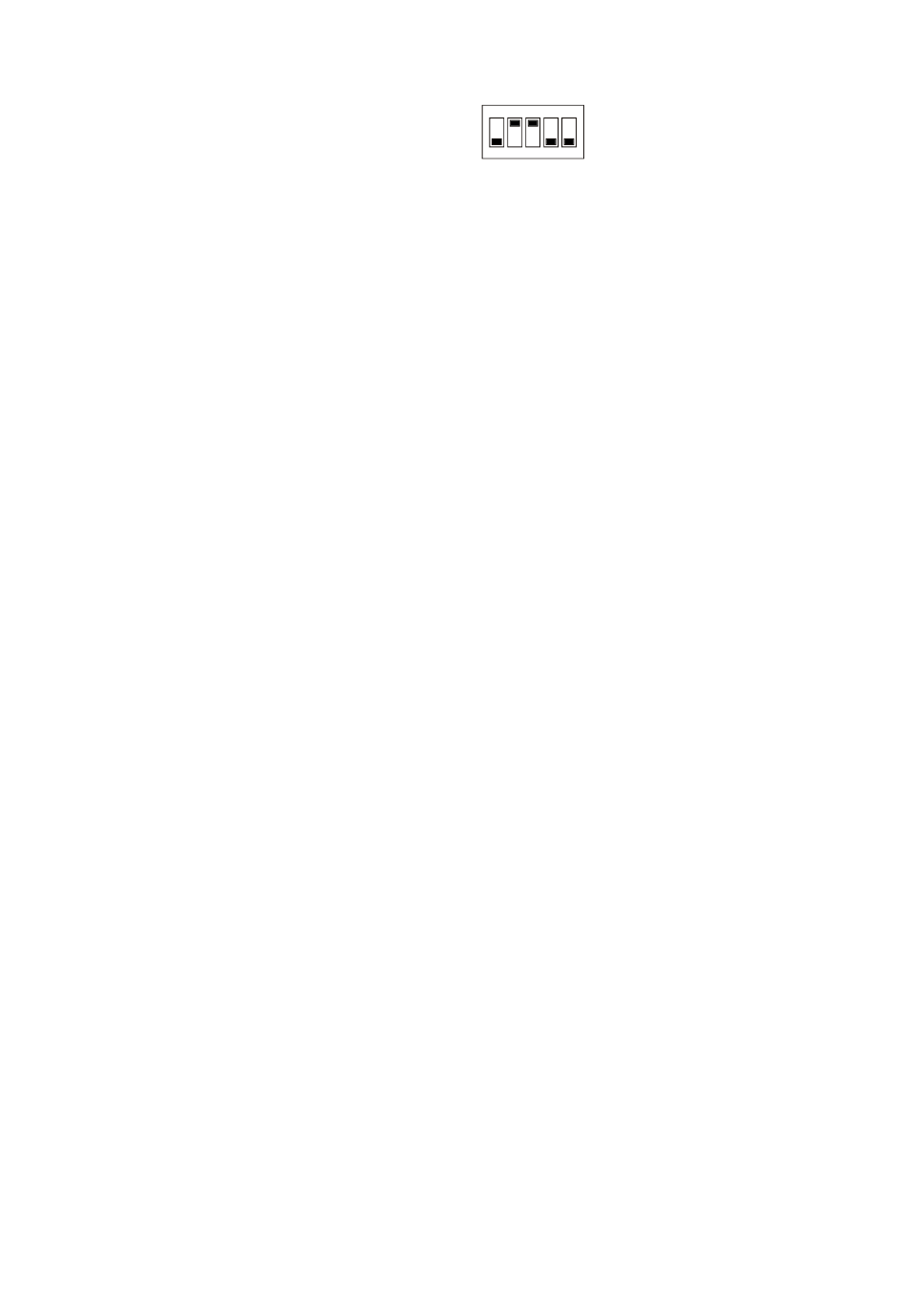

Predeterminado de fábrica:
5 4 3 2 1
ON
Vea figura 3, elemento 1.
INTERRUPTOR 1: para señalar la salida AM (antimáscara)
o FT (fallo técnico)
Activado: señala AM o FT solo cuando el sistema está en
modo Día (predeterminado de fábrica).
Desactivado: siempre señala AM o FT en el modo Día
y Noche.
INTERRUPTOR 2: sensibilidad de AM
Activado: Sensibilidad AM avanzada. El detector señala la
zona AM enmascarada (predeterminado de fábrica).
Desactivado: Sensibilidad AM estándar. El detector señala la
zona AM de acercamiento.
INTERRUPTOR 3: restablecimiento de la salida AM/FT
Activado: Auto reset. Restablece los estados de AM o FT 40
segundos después de una alarma PIR.
Desactivado: Reset autorizado. Restablece el estado de AM
o FT después de una alarma PIR si el sistema está en los
modos de Prueba de detección y Día. El indicador LED
amarillo parpadeará rápidamente. Si el sistema está en estado
Noche, el indicador LED amarillo se apagará y el sistema se
restablecerá (predeterminado de fábrica).
Notas
• Para la configuración avanzada (INTERRUPTOR 2 está
activado) tiene que eliminarse el origen de la alarma AM
para que pueda restablecerse AM.
•
Si la alarma no se puede restablecer con un
restablecimiento automático o autorizado, desconecte la
fuente de alimentación y vuelva a conectarla.
• Debe llevarse a cabo una prueba de detección para
garantizar que la configuración del dispositivo es la
apropiada para la aplicación.
INTERRUPTOR 4: Señalización de salida AM o FT
Activado: Señala AM en el relé de AM y el relé de alarma.
Señala FT en el relé de AM solamente (EN 50131).
Desactivado: Señala AM y FT en el relé de AM
(predeterminado de fábrica).
INTERRUPTOR 5: Configuración de indicadores LED
Activado: Activa ambos LED en el detector en todo momento
(predeterminado de fábrica).
Desactivado: Pone a ambos indicadores LED bajo el control
de las entradas Prueba de paseo y Día/Noche. Esto activa la
función de memoria del detector.
Calibración AM
Durante el inicio el sistema de circuitos de AM se calibra con
su entorno. Es importante asegurarse de que no se producen
