SW 3: Zerowanie wyjścia AM/TF
Zał.: Zerowanie automatyczne. Zeruje stan AM lub TF po
40 sekundach od alarmu PIR.
Wył.: Zerowanie autoryzowane. Zeruje stan AM lub TF po
alarmie PIR, kiedy system pracuje w trybach Dzień i Test
czujek. Żółta dioda LED zacznie szybko migać. Jeśli system
pracuje w trybie Noc, żółta dioda LED zgaśnie, a system
zostanie wyzerowany (domyślne ustawienie fabryczne).
Uwagi
• Przy ustawieniu zaawansowanym (SW 2 włączony) należy
usunąć źródło alarmu AM, aby dozwolone było
resetowanie alarmu AM.
• Jeśli alarmu AM nie można zresetować przez resetowanie
automatyczne lub autoryzowane, należy odłączyć
i ponownie podłączyć zasilanie.
• Należy przeprowadzić test przejścia, aby sprawdzić, czy
ustawienia urządzenia są odpowiednie dla danego
zastosowania.
SW 4: Sygnalizacja wyjścia AM lub TF
Zał.: Sygnalizuje AM zarówno na przekaźniku AM, jak i Alarm.
Sygnalizuje TF tylko na przekaźniku AM (EN 50131).
Wył.: Sygnalizuje AM i TF tylko na przekaźniku AM (domyślne
ustawienie fabryczne).
SW 5: Konfiguracja diod LED
Zał.: Włącza obie diody LED czujki w każdej sytuacji
(domyślne ustawienie fabryczne).
Wył.: Sterowanie dwiema diodami LED zostaje przejęte przez
centralę i wejścia testu czujek i trybu Dzień/Noc. Uruchamia to
funkcję pamięci czujki.
Kalibracja AM
Podczas uruchamiania układ AM kalibruje się zgodnie ze
swoim środowiskiem. Należy zadbać o to, aby nie było
żadnych zmian w środowisku w odległości do 1 m od czujki
w czasie 60 s od włączenia zasilania. W przeciwnym razie
czujka może być podatna na fałszywe alarmy AM, których nie
można zresetować.
Kszałtowanie charakterystyki pokrycia
czujki
• Usuń przesłony w razie potrzeby (Rysunek 6, pozycja 1).
Zmodyfikowane charaktetystyki są pokazane na
Rysunku 6, pozycje od 3 do 7.
jeżeli obie przesłony pozostaną założone, zasięg
Uwaga:
czujki jest ograniczony do 6 m (domyślnie).
• Możliwa jest modyfikacja charakterystyki przez
wyłamywanie części przesłony (pokazane jako
wyszarzone fragmenty na Rysunku 6, pozycja 1).
Odpowiadające fragmenty kurtyn są pokazane na
Rysunku 6, pozycja 2.
• Naklej wyklejki na lustra w celu zamaskowania części
kurtyny. Zobacz szczegóły na Rysunku 8, pozycja 1.
Usuwanie naklejonych elementów może
Przestroga:
uszkodzić powierzchnię lustra.
20 of 26
• Jeżeli bezpośrednio pod czujką znajdują się przeszkody,
należy założyć odpowiednią przesłonę (jest założona
domyślnie). Zobacz Rysunek 8, pozycja 2.

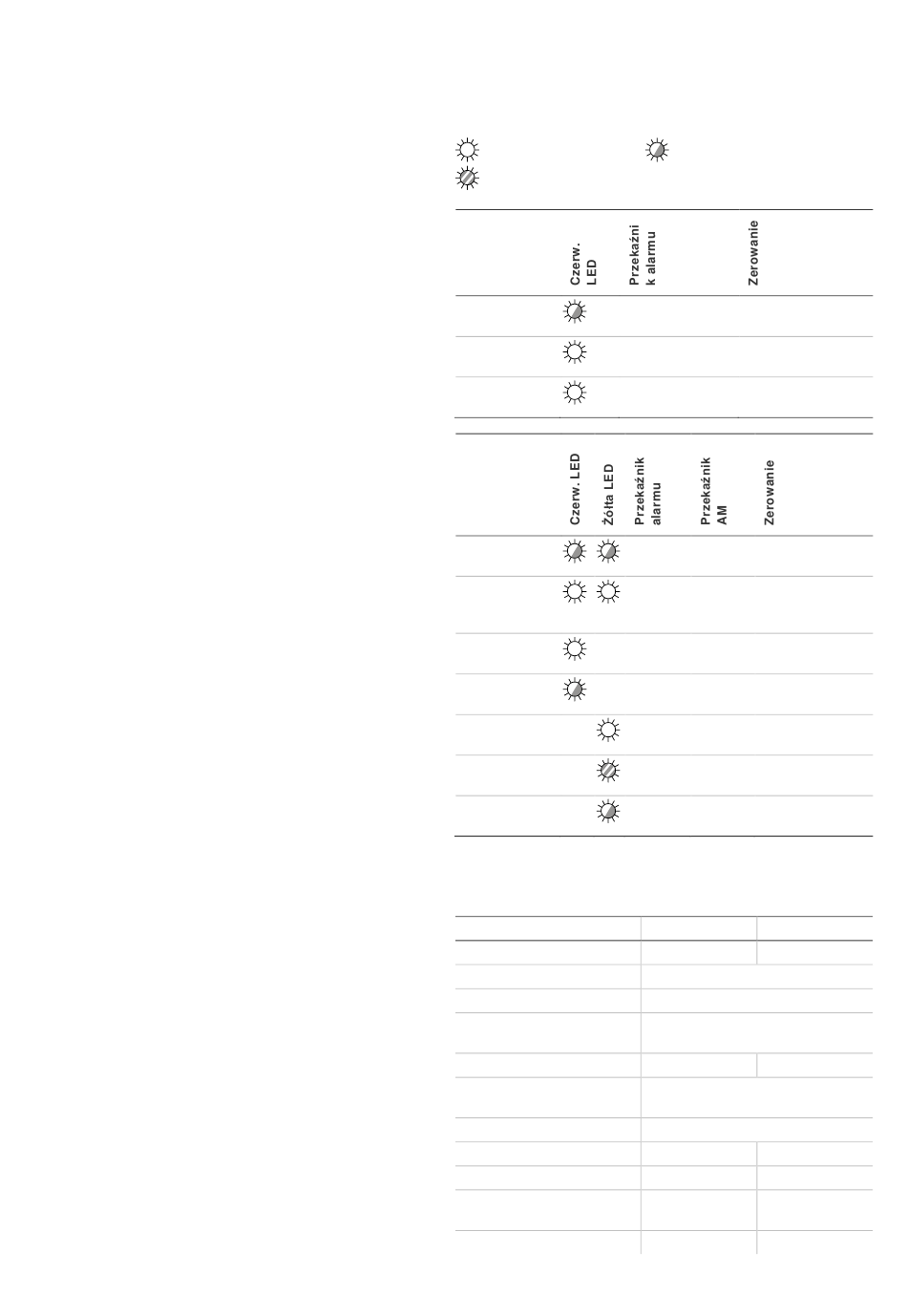

Dioda LED
Świeci w sposób ciągły
Miga szybko (4 Hz)
PIR
Uruchomienie Zwarty
Niskie napięcie
Rozwarty (alarm)
Alarm intruza Rozwarty (alarm)
PIR
PIR/AM
Uruchomienie Zwarty
Niskie napięcie
Rozwarty
(alarm)
Alarm intruza Rozwarty
PIR (alarm)
Zablokowa-
ny PIR (pamięć)
Alarm AM
Rozwarty
(alarm)*
Po zerowaniu
AM
Usterka
techniczna
* Funkcjonalność zależy od pozycji przełącznika DIP SW4.
Parametry
Czujka
Przetwarzanie sygnału
Zakres
Optyka
Pamięć
Zasilanie
Dopuszczalne tętnienia (p-p)
Czas uruchamiania czujki
Nominalny pobór prądu
Pobór prądu w stanie
alarmowym
Maksymalny pobór prądu
P/N 146414999-2 (ML) • REV G • ISS 08MAR19
Miga normalnie (1 Hz)
Automatycznie po
25 s.
Zastosuj prawidłowe
napięcie
Automatycznie po 3 s.
Zwarty Automatycznie po
60 s.
Rozwarty Zastosuj
prawidłowe
(alarm)
napięcie
Automatycznie po
3 s.
Przełącz w tryb
Noc
Patrz Przełącznik
Rozwarty
(alarm) DIP 3
Przełącz w tryb
Noc
Przeprowadź pra-
Rozwarty
widłowy test czujki
(alarm)
VE1012 VE1012AM
PIR PIR + AM
V2E
12 m
9 kurtyn lustrzanych o wysokiej
gęstości
Nie Tak
Napięcie stałe od 9 do 15 V
(nominalnie 12 V)
2 V (przy napięciu stałym 12 V)
25 s 60 s
5,5 mA 10 mA
1,1 mA 3,8 mA
11 mA 24 mA
