Konfigurationsschild - Dräger PIR 7000 Technisches Handbuch

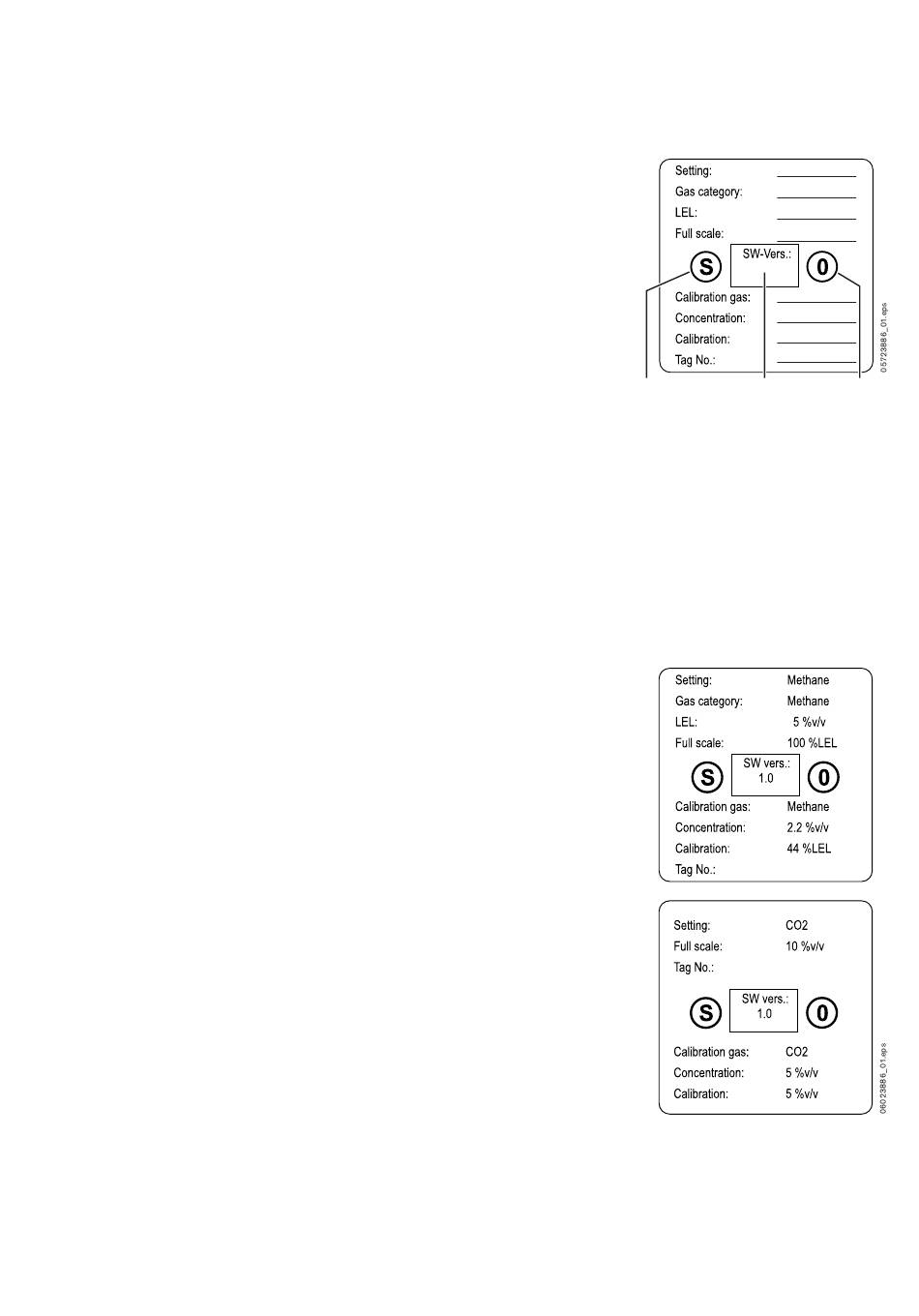

Konfigurationsschild
Setting: Substanz, auf die der Gastransmitter
kalibriert wurde
Gas category: Konfigurierte linearisierte Kennlinie,
Auswahl aus der Gasebibliothek
LEL: Untere Explosionsgrenze (UEG) der "Gas
category" in Vol.-%
Full scale: Messbereichsendwert in %UEG (Dräger
PIR 7000) bzw. in Vol.-% (Dräger
PIR 7200), Stromausgang hier: 20 mA
Calibration gas: Konfiguriertes Kalibriergas, Auswahl aus
der Gasebibliothek
Concentration: Konfigurierte Kalibriergaskonzentration in
Vol.-%
Calibration: Wert, auf den bei der Kalibrierung/Justage eingestellt wurde, um die bei
"Setting" gewählte Substanz detektieren zu können
Tag No.: Feld für eine geräte-individuelle Bezeichnung des Dräger PIR 7000 /
Dräger PIR 7200
C: Markierung für die Empfindlichkeitskalibrierung mit Magnetstab
D: Version der Gerätesoftware
E: Markierung für die Nullpunktkalibrierung mit Magnetstab
Beispiel
Dräger PIR 7000:
Beispiel
Dräger PIR 7200:
Gerätekonzept
C D E
