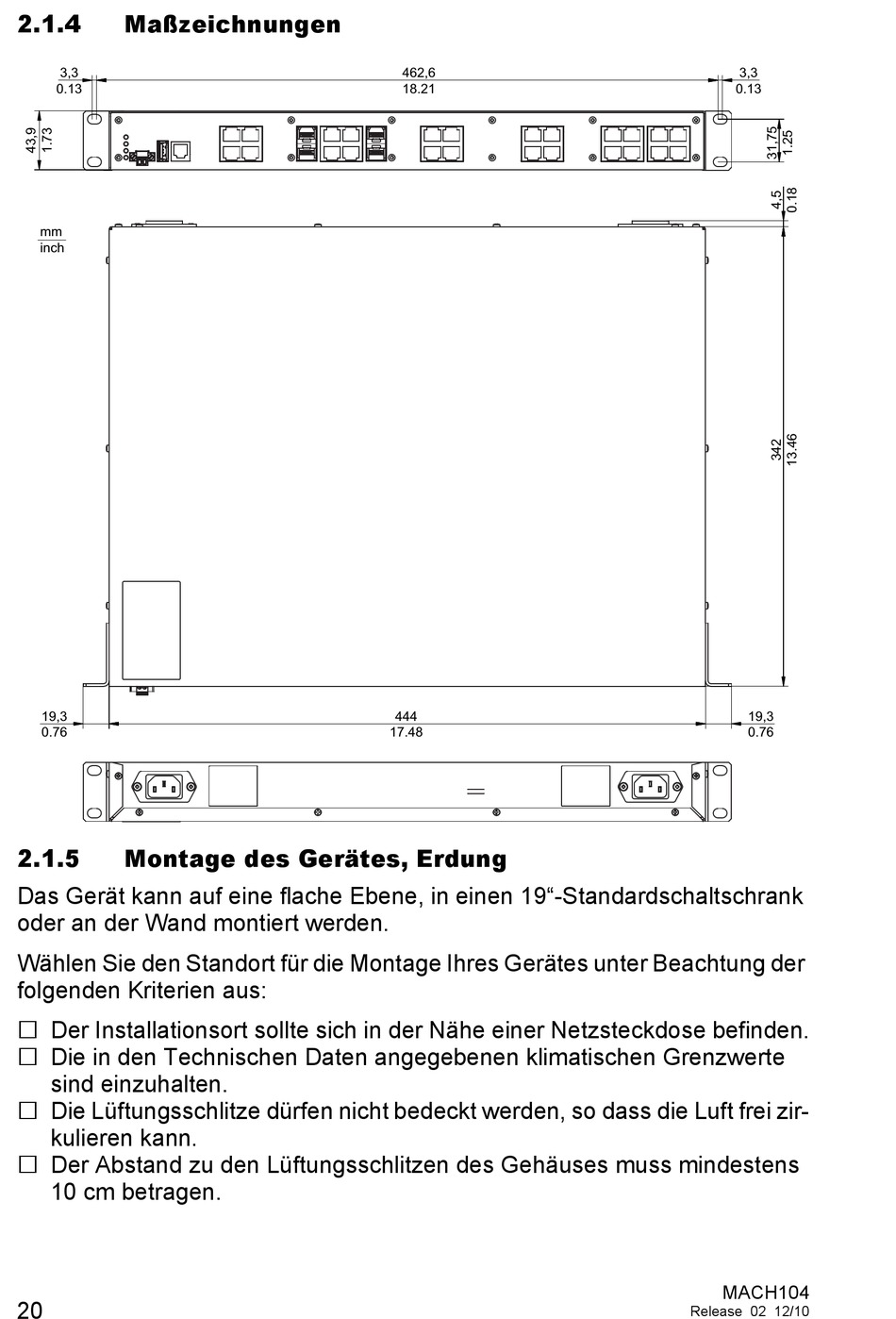

2.1.4 Maßzeichnungen
3,3
0.13
mm
inch
19,3
0.76
2.1.5 Montage des Gerätes, Erdung
Das Gerät kann auf eine flache Ebene, in einen 19"-Standardschaltschrank
oder an der Wand montiert werden.
Wählen Sie den Standort für die Montage Ihres Gerätes unter Beachtung der
folgenden Kriterien aus:
 Der Installationsort sollte sich in der Nähe einer Netzsteckdose befinden.
 Die in den Technischen Daten angegebenen klimatischen Grenzwerte
sind einzuhalten.
 Die Lüftungsschlitze dürfen nicht bedeckt werden, so dass die Luft frei zir-
kulieren kann.
 Der Abstand zu den Lüftungsschlitzen des Gehäuses muss mindestens
10 cm betragen.
20
462,6
18.21
444
17.48
3,3
0.13
19,3
0.76
