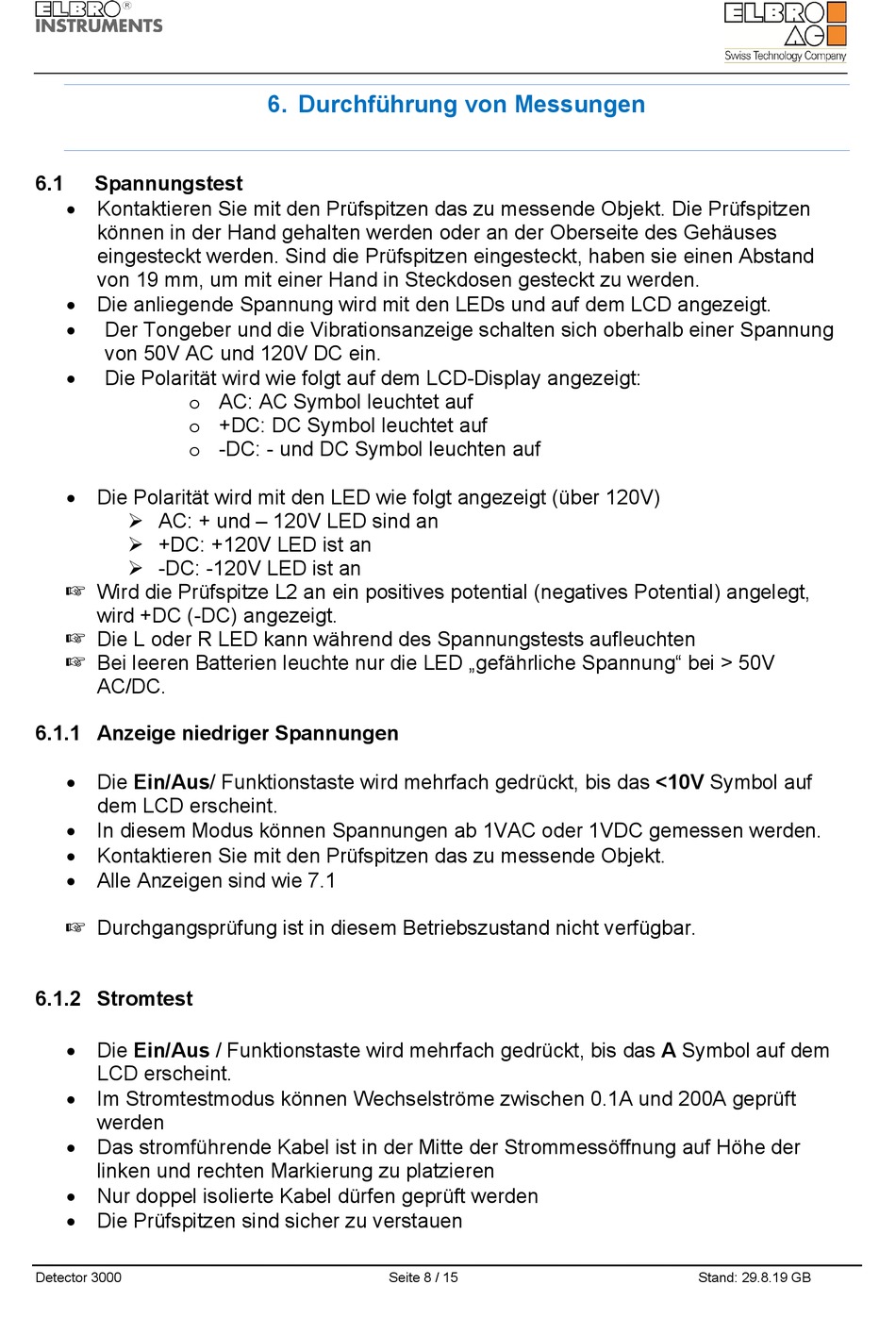

6.1
Spannungstest
• Kontaktieren Sie mit den Prüfspitzen das zu messende Objekt. Die Prüfspitzen
können in der Hand gehalten werden oder an der Oberseite des Gehäuses
eingesteckt werden. Sind die Prüfspitzen eingesteckt, haben sie einen Abstand
von 19 mm, um mit einer Hand in Steckdosen gesteckt zu werden.
• Die anliegende Spannung wird mit den LEDs und auf dem LCD angezeigt.
Der Tongeber und die Vibrationsanzeige schalten sich oberhalb einer Spannung
•
von 50V AC und 120V DC ein.
Die Polarität wird wie folgt auf dem LCD-Display angezeigt:
•
o AC: AC Symbol leuchtet auf
o +DC: DC Symbol leuchtet auf
o -DC: - und DC Symbol leuchten auf
• Die Polarität wird mit den LED wie folgt angezeigt (über 120V)
AC: + und – 120V LED sind an
+DC: +120V LED ist an
-DC: -120V LED ist an
Wird die Prüfspitze L2 an ein positives potential (negatives Potential) angelegt,
wird +DC (-DC) angezeigt.
Die L oder R LED kann während des Spannungstests aufleuchten
Bei leeren Batterien leuchte nur die LED „gefährliche Spannung" bei > 50V
AC/DC.
6.1.1 Anzeige niedriger Spannungen
• Die Ein/Aus/ Funktionstaste wird mehrfach gedrückt, bis das <10V Symbol auf
dem LCD erscheint.
• In diesem Modus können Spannungen ab 1VAC oder 1VDC gemessen werden.
• Kontaktieren Sie mit den Prüfspitzen das zu messende Objekt.
• Alle Anzeigen sind wie 7.1
Durchgangsprüfung ist in diesem Betriebszustand nicht verfügbar.
6.1.2 Stromtest
• Die Ein/Aus / Funktionstaste wird mehrfach gedrückt, bis das A Symbol auf dem
LCD erscheint.
• Im Stromtestmodus können Wechselströme zwischen 0.1A und 200A geprüft
werden
• Das stromführende Kabel ist in der Mitte der Strommessöffnung auf Höhe der
linken und rechten Markierung zu platzieren
• Nur doppel isolierte Kabel dürfen geprüft werden
• Die Prüfspitzen sind sicher zu verstauen
Detector 3000
6. Durchführung von Messungen
Seite 8 / 15
Stand: 29.8.19 GB
