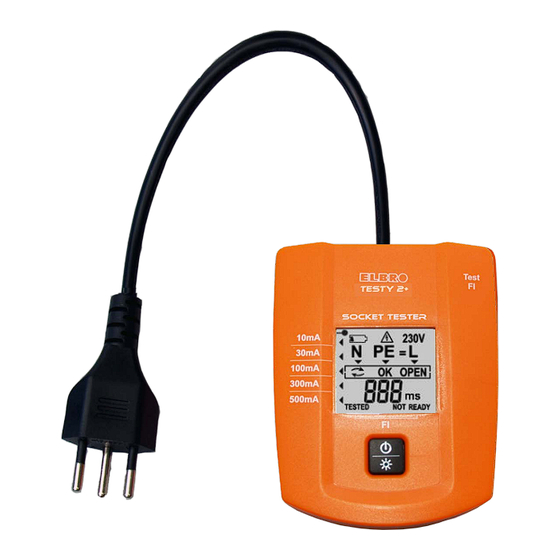

Elbro TESTY 2+ Bedienungsanleitung
Verwandte Anleitungen für Elbro TESTY 2+
Inhaltszusammenfassung für Elbro TESTY 2+
- Seite 1 Bedienungsanleitung TESTY 2+ Steckdosentester 230V AC mit RCD-Test zur Überprüfung der Funktionsfähigkeit der Fehlerstrom- Schutzeinrichtung mit Auslösezeitmessung EN 61010-1 (DIN VDE 0411-1) CAT III / 300V AC Seite 1/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi...
- Seite 2 Seite 2/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi...
-
Seite 3: Inhaltsverzeichnis
NEUTRALLEITER OFFEN PHASE OFFEN Mehrere Fehler an der Steckdose/Installation FI / RCD Test 8.0 Pflege / Wartung und ersetzen der Batterien ....... 13 9.0 Technische Daten / Garantie ............14 Seite 3/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... - Seite 4 Kabel, Stromschienen, Anschlussdosen, Schalter, Steckdosen in der festen Installation sowie Geräte für den industriellen Einsatz und sonstige Geräte, beispielsweise permanent am Stromnetz angeschlossene Stationär-Motoren. CAT IV für Messungen an der Quelle der Niederspannungsinstallation, z. B. Zähler resp. Strommessgeräte. Seite 4/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi...
-
Seite 5: Einleitung / Lieferumfang
Wird die Bedienungsanleitung nicht gelesen bzw. werden die darin enthaltenen Warnungen und Hinweise nicht beachtet, kann es zu schwerwiegenden Personen- oder Sachschäden kommen. ELBRO Testy 2+ ist ein Prüfgerät zur schnellen und sicheren Anzeige einer korrekten oder fehlerhaften Steckdosen- oder Leitungsanschlüssen in der Verkabelung. Das Instrument ist mit einem zusätzlichen RCD-Test ausgestattet, der die Funktionsfähigkeit des RCD-Schutzes auf Tastendruck prüft. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Der ELBRO Testy 2+ wurde im Einklang mit den aktuellen Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte gemäß IEC/EN 61010-1 gebaut und geprüft und hat das Werk in sicherem und einwandfreiem Zustand verlassen. Der Testy 2+ ist nur ein Prüfgerät und darf nicht für Messungen nach der CH-Installationsnorm (NIN) verwendet werden. -
Seite 7: Bestimmungsgemäße Verwendung
2. Hauptschalter/Hintergrundbeleuchtung EIN/AUS-Taste 3. LCD 4. Kapazitiver Sensor 5. FI-Test - und mit (langes Drücken löst den Test aus) Auswahl-Taste ie Prüfströme ausgewählt (kurzes Drücken) werden d 6. Auslösezeit in [ms] Seite 7/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... -
Seite 8: Lcd-Symbole
Gerät nicht bereit für FI/RCD-Test – Bei langem Druck auf die NOT READY RCD-Taste erfolgt keine Aktion. READY Gerät bereit für FI/RCD-Test Niedriger Batteriestand Batterie leer Messergebnis, Auslösezeit FI/RCD in Millisekunden [ms] Seite 8/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... -
Seite 9: Fehlermeldungen Bei Der Installations- Und Funktionsprüfung
” Warnsymbol angezeigt wird, liegt eine gefährliche Berührungsspannung im PE-Leiter an oder die Schutzerde ist offen (unterbrochen oder nicht vorhanden). In diesem Fall muss die gesamte Elektroinstallation von einem ausgebildeten Elektriker überprüft werden. Seite 9/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... -
Seite 10: Alle Leiter Sind Korrekt Installiert
Die Positionen der L und PE Leiter sind vertauscht. Das PE-Warnsymbol erscheint auf dem LCD- Display. SCHUTZLEITER UND PHASE VERBUNDEN PE und L Leiter liegen am selben Potential an (230V). Das PE Warnsymbol erscheint auf dem LCD-Display. Seite 10/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... -
Seite 11: Schutzleiter Offen
Das blinkende 230V - Symbol zeigt jedoch an, dass potenziell Entscheidungs- Rechteck-Frame eine gefährliche Spannung vorhanden ist. Auch das PE- Fehlersymbol leuchtet, wenn die Spannung am PE-Leiter > 50V (gegen Erde) ist. Seite 11/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... -
Seite 12: Fi/Rcd-Test
Symbol TESTED (getestet) auf dem Display. Zudem wird das Ergebnis der FI/RCD Auslöse- zeitmessung (in ms, Millisekunden) angezeigt. Wenn der FI/RCD nicht innerhalb von 200ms auslöst (maximale FI/RCD-Testdauer), wird „Err“ (Error) angezeigt. Seite 12/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... -
Seite 13: Pflege / Wartung Und Ersetzen Der Batterien
Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht benutzen. Sollte das Gerät jedoch durch austretende Batterien verunreinigt sein, muss das Gerät richtig entsorgt. Keinen Garantieanspruch für ausgelaufene Batterien. Seite 13/14 TESTY 2+ © 2018 by ELBRO AG/Giorgio Bovenzi... -
Seite 14: Technische Daten / Garantie
Das Gerät darf nur in ordnungsgemäß geerdeten Elektroinstallationen eingesetzt werden! 24 Monate Garantie ELBRO Geräte unterliegen strengen Qualitätskontrollen. Sollten während des täglichen Einsatzes dennoch Fehler oder Störungen auftreten, gewähren wir 24 Monate Garantie auf das Gerät (nur gültig mit Rechnung). Fabrikations- und Materialfehler werden von uns kostenfrei behoben, vorausgesetzt das Gerät zeigt keine Zeichen von Fremdeinwirkung und wird ungeöffnet an uns...
