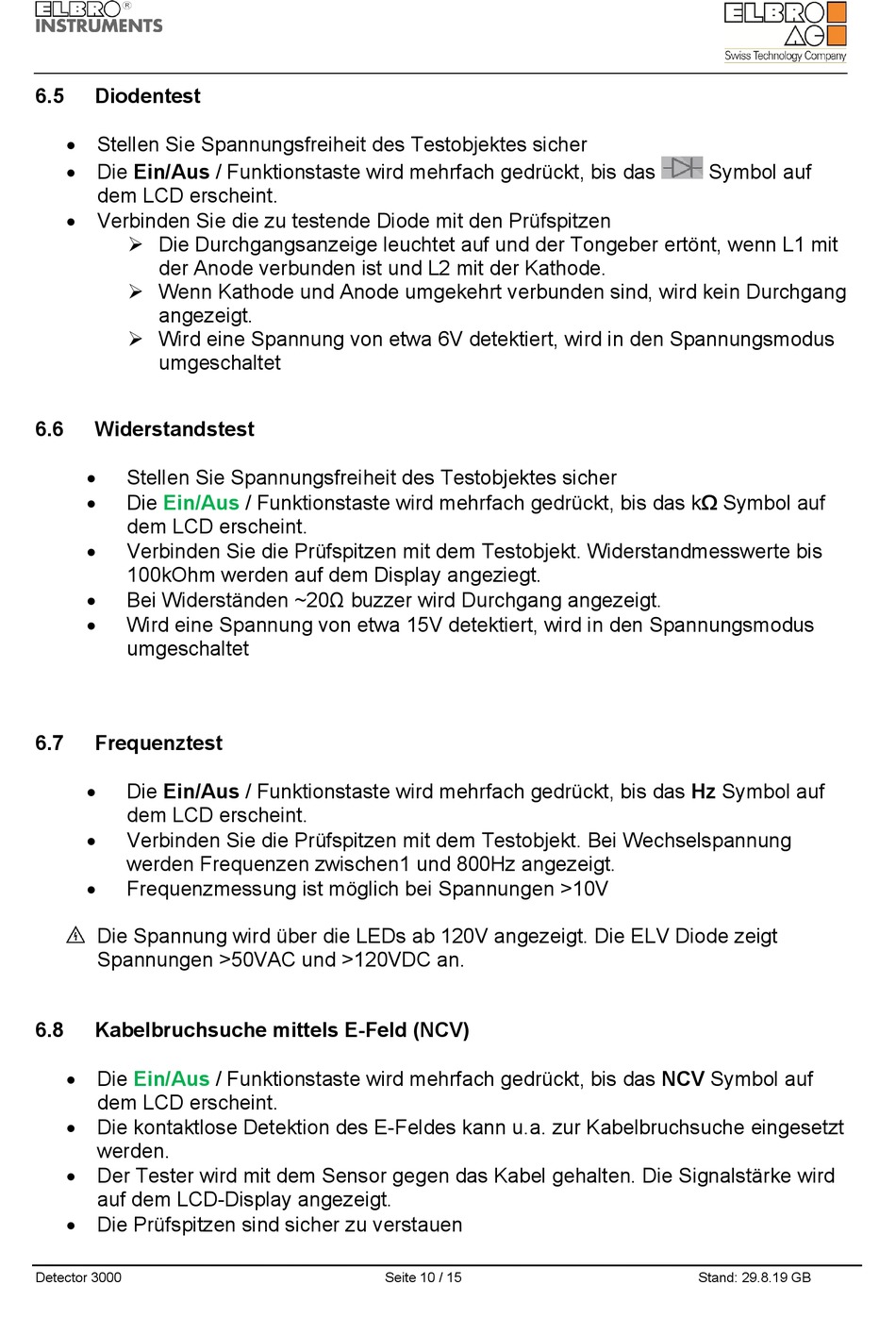

6.5
Diodentest
• Stellen Sie Spannungsfreiheit des Testobjektes sicher
• Die Ein/Aus / Funktionstaste wird mehrfach gedrückt, bis das
dem LCD erscheint.
• Verbinden Sie die zu testende Diode mit den Prüfspitzen
Die Durchgangsanzeige leuchtet auf und der Tongeber ertönt, wenn L1 mit
der Anode verbunden ist und L2 mit der Kathode.
Wenn Kathode und Anode umgekehrt verbunden sind, wird kein Durchgang
angezeigt.
Wird eine Spannung von etwa 6V detektiert, wird in den Spannungsmodus
umgeschaltet
6.6
Widerstandstest
Stellen Sie Spannungsfreiheit des Testobjektes sicher
•
Ein/Aus
•
Die
dem LCD erscheint.
Verbinden Sie die Prüfspitzen mit dem Testobjekt. Widerstandmesswerte bis
•
100kOhm werden auf dem Display angeziegt.
Bei Widerständen ~20Ω buzzer wird Durchgang angezeigt.
•
Wird eine Spannung von etwa 15V detektiert, wird in den Spannungsmodus
•
umgeschaltet
6.7
Frequenztest
Die Ein/Aus / Funktionstaste wird mehrfach gedrückt, bis das Hz Symbol auf
•
dem LCD erscheint.
Verbinden Sie die Prüfspitzen mit dem Testobjekt. Bei Wechselspannung
•
werden Frequenzen zwischen1 und 800Hz angezeigt.
Frequenzmessung ist möglich bei Spannungen >10V
•
Die Spannung wird über die LEDs ab 120V angezeigt. Die ELV Diode zeigt
Spannungen >50VAC und >120VDC an.
6.8
Kabelbruchsuche mittels E-Feld (NCV)
Ein/Aus
• Die
dem LCD erscheint.
• Die kontaktlose Detektion des E-Feldes kann u.a. zur Kabelbruchsuche eingesetzt
werden.
• Der Tester wird mit dem Sensor gegen das Kabel gehalten. Die Signalstärke wird
auf dem LCD-Display angezeigt.
• Die Prüfspitzen sind sicher zu verstauen
Detector 3000
/ Funktionstaste wird mehrfach gedrückt, bis das kΩ Symbol auf
/ Funktionstaste wird mehrfach gedrückt, bis das NCV Symbol auf
