ELBRO Profi III LCD
TRMS CAT IV 1000V
Version 2.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elbro Profi III LCD

Inhaltszusammenfassung für Elbro Profi III LCD

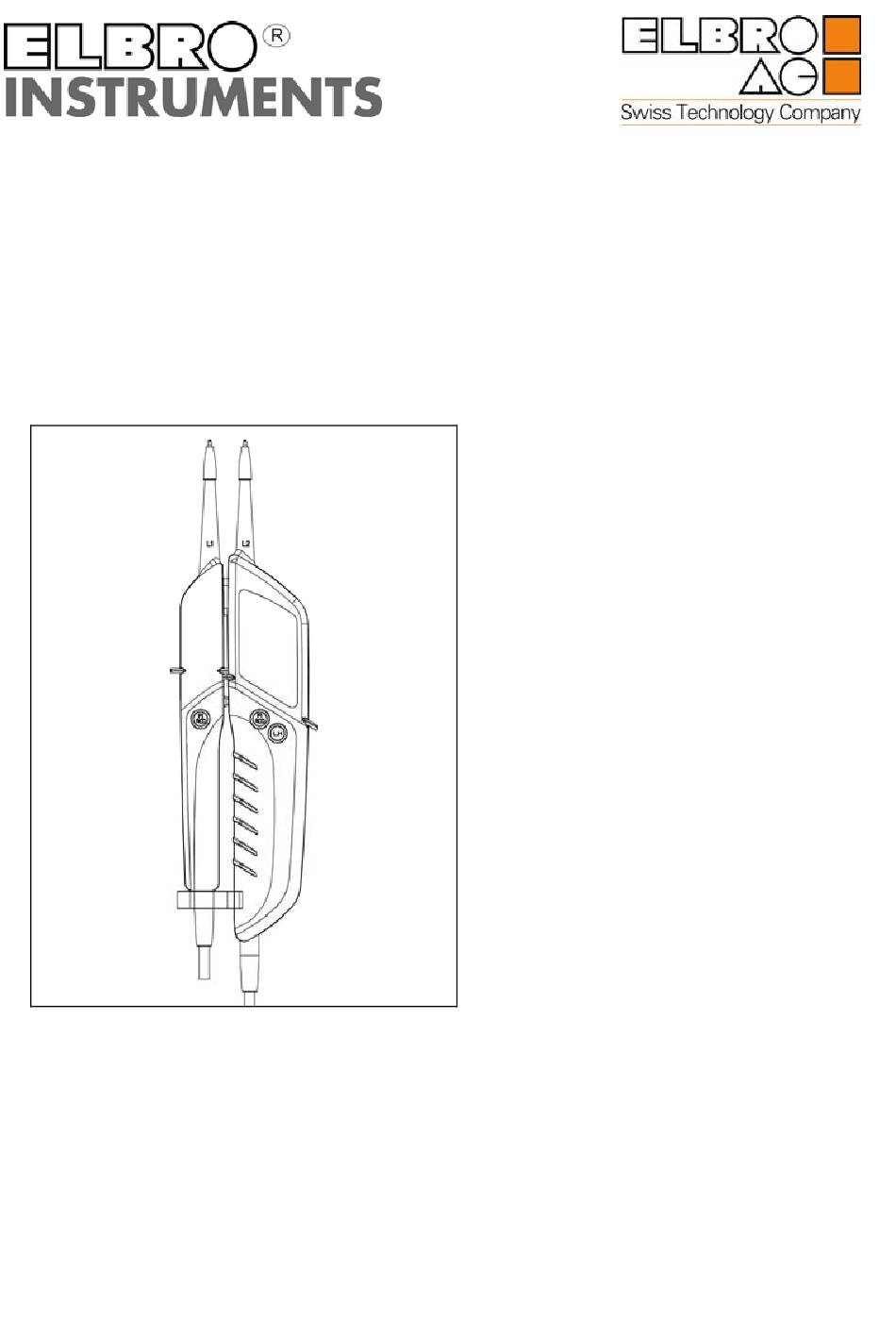

  • Seite 1 ELBRO Profi III LCD TRMS CAT IV 1000V Version 2.0...
  • Seite 2 ELBRO Profi III LCD Bedienungsanleitung ELBRO Profi III LCD Operating instructions ELBRO Profi III LCD Manuel d'utilisation ELBRO Profi III LCD Istruzioni per l’uso...

  • Seite 3: Inhaltsverzeichnis

      Selbsttest   Gleichspannung prüfen   Wechselspannung (TRMS) prüfen   DATA HOLD-Funktion   Phasenprüfung   Drehfeldprüfung (max. 400 V)   Einhandprüfung   Messstellenbeleuchtung   Durchgangsprüfung   FI/RCD-Auslösetest   Hintergrundbeleuchtung   Frequenzmessung   Batteriewechsel Technische Daten   ELBRO Profi III LCD...

  • Seite 4: Hinweise

    Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein. WARNUNG Richten Sie den Laserstrahl/ LED Strahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. ELBRO Profi III LCD...

  • Seite 5: Allgemeine Sicherheitshinweise

    Vermeiden Sie staubige und feuchte Umgebungsbedingun- gen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungs- vorschriften des Verbandes der gewerblichen Berufsgenos- senschaften für elektrische Anlagen und Betriebsmittel zu beachten. ELBRO Profi III LCD...
  • Seite 6 Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu än- dern © ELBRO AG, Deutschland. ELBRO Profi III LCD...
  • Seite 7 Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbe- halten. Entsorgung Sehr geehrter ELBRO-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recyc- ling von Elektroaltgeräten.
  • Seite 8 Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden! 5 Jahre Garantie ELBRO-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten wäh- rend der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewäh- ren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät oh-...
  • Seite 9 Hinweise Qualitätszertifikat Alle innerhalb der ELBRO AG durchgeführten, qualitätsrelevanten Tätigkei- ten und Prozesse werden permanent durch ein Qualitätsmanagementsys- tem überwacht. Die ELBRO AG bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer perma- nenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die...

  • Seite 10: Bedienung

    FI/RCD-Tests und Widerstandsmessungen bis 1999  durchgeführt werden. Dank des drehbaren Abstandhalters ist bei Spannungsmessungen eine Ein- handbedienung möglich. Der ELBRO Profi III LCD ist durch die hohe Schutzart (IP65) auch bei rauem Einsatz verwendbar. Sicherheitshinweise Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Si- cherheit bietet.
  • Seite 11 Anzeige bei Spannungen > 35 V dienen nur zur Warnung von lebensgefährli- chen Spannungen, nicht zur Messung. Den Warnton vor Prüfung mit Umgebungs- lautstärke auf Hörbarkeit prüfen. Batterien sofort wechseln, wenn das Batterie- symbol im Display erscheint. ELBRO Profi III LCD...

  • Seite 12: Allgemeines

    „AC“ im Display.Ebenfalls wird die Netzfrequenz angezeigt. Ab ei- ner Spannung von ca. 35 V wird die lebensgefährliche Spannung mittels blinkender LED hinter dem Display und einem akustischen Signal angezeigt. Bei völlig entleerten Batterien wird bei anliegender Spannung ein Warndreieck im Display angezeigt. ELBRO Profi III LCD...

  • Seite 13: Data Hold-Funktion

    Die Drehfeldprüfung ist ab 200 V, 50/60 Hz (Phase gegen Phase) im geer- deten Drehstromnetz möglich. Einhandprüfung Durch den an der Messleitung befindlichen Abstandhalter, ist eine Arretie- rung der beiden Handteile möglich. Durch einfaches Drehen ist der Abstand der Messspitzen einstellbar. (Schuko/CEE) ELBRO Profi III LCD...

  • Seite 14: Messstellenbeleuchtung

    Display die Überlaufanzeige „OL“. FI/RCD-Auslösetest ® Der ELBRO Profi III LCD besitzt eine Last, die es ermöglicht, einen FI/RCD-Schutzschalter mittels zweier Taster (FI\RCD) auszulösen. Geprüft wird der FI/RCD (max. 30 mA) zwischen Phase und Schutzleiter (max. 240 V).

  • Seite 15: Batteriewechsel

    Lösen Sie dazu die Schrauben mittels eines Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polarität. Verschliessen und verschrauben Sie das Batteriefach wieder. Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befin- det sich eine Sammelstelle! ELBRO Profi III LCD...

  • Seite 16: Technische Daten

    30mA bei 230V AC Einschaltdauer max. 30 s an \ 240 s aus Durchgangsprüfung 0…50 … Widerstandsmessung 1999 ± 5% Schutzart IP 65 Überspannungskategorie CAT IV 1000 V Prüfnorm IEC/EN 61243-3 Spannungsversorgung 2 × 1,5 V Typ AAA Micro ELBRO Profi III LCD...
  • Seite 60 ELBRO AG Tél : 0041 44 854 73 00 Gewerbestrasse 4 CH-8162 Steinmaur www.elbro.com Suisse info@elbro.com...
