- Seite 1 Elbro Schuki ® ® FI- und Steckdosentester FI fuse and socket outlet tester Testeur de prise de courant et de différentiel FI e tester dello zoccolo della spina Bedienungsanleitung Operating instructions Mode d’emploi Istruzioni per l’uso...
- Seite 2 L1 PE PE L1 ( 2 ) PE L1 L1 PE ( 4 ) PE L1 L1 PE ( 6 ) ( 7 ) PE L1 L1 PE ( 8 ) ( 9 )

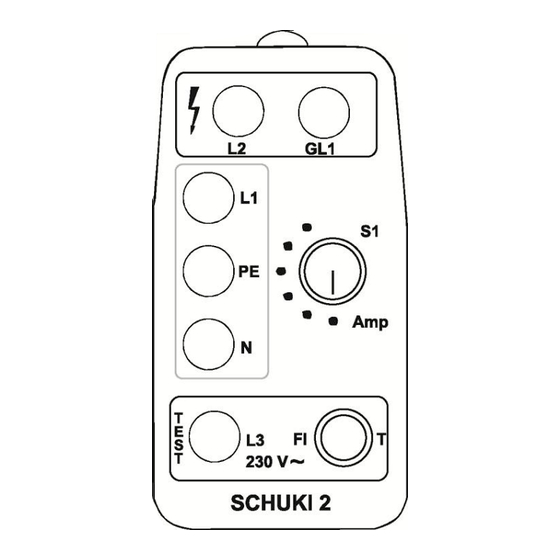

- Seite 3 FI-Schutzschaltungen werden auf Wirksamkeit durch Einstellen des Nennfehlerstroms geprüft. Gerätebeschreibung Der Schuki 2K wird mit seinem Stecker direkt in die zu prüfende Steckdose der Anlage gesteckt. Die Berührungselektrode an der Stirnseite des Gehäuses arbeitet nach dem Prinzip des Phasenprüfers. Funktionen Der Schuki 2K (Bild 1) ist in drei Bereiche unterteilt: ...
- Seite 4 Die Bedienelemente Für die Überprüfung der FI-Schutzschaltung sind zwei Elemente vorgesehen: (S1) Drehschalter zum Einstellen des Nennfehlerstromes (T) Taste zum Auslösen des Nennfehlerstromes Die Berührungselektrode prüft den Polleiter nach dem Prinzip des Phasenprüfers. Symbolik in dieser Unterlage Zum besseren Überblick werden die Darstellungen der Fehler durch Bilder unterstützt.
- Seite 5 Prüfen der FI-Schutzschaltung Stecken Sie das Prüfgerät in eine Steckdose und prüfen Sie die Beschaltung. Wird kein Fehler angezeigt, können Sie die Prüfung der Schutzschaltung beginnen. Stellen Sie den Nennfehlerstrom mit dem Schalter S1 auf den gewünschten Wert ein und drücken Sie die Taste T. Der Nennfehlerstrom fließt für 200 mS.
