involight SLIMPAR710PRO Bedienungsanleitung
7 x 10w rgbwa/uv 6-in-1 led's
Verwandte Anleitungen für involight SLIMPAR710PRO
Inhaltszusammenfassung für involight SLIMPAR710PRO

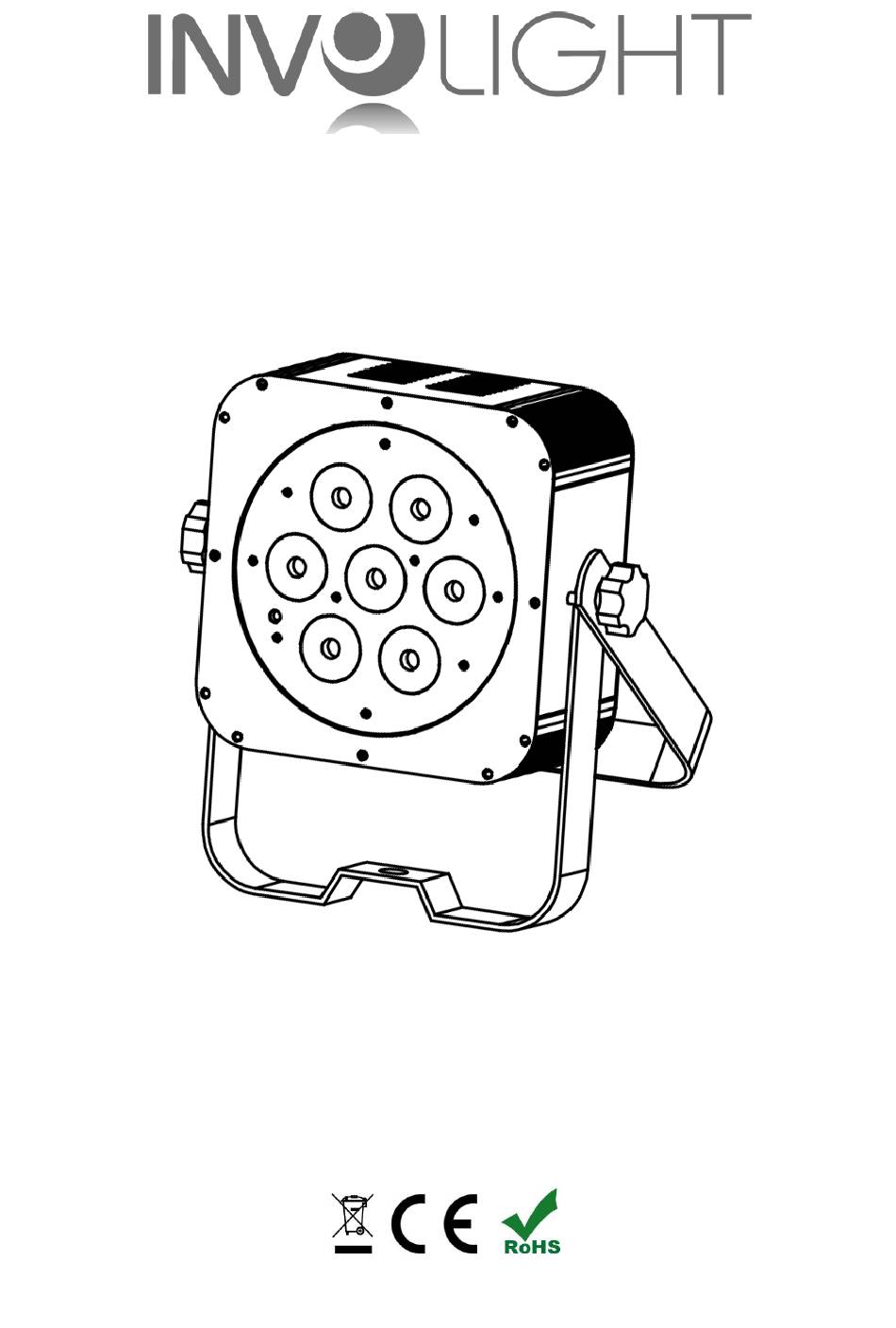

- Seite 1 Bedienungsanleitung Руководство по эксплуатации User manual SLIMPAR710PRO LEDPAR 7 x 10W RGBWA/UV 6-in-1 LED's...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Betriebsarten und Einstellung des On-Board Menüs: ............5 3.2 Belegung der DMX Kanäle in der Übersicht: .............. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SLIMPAR710PRO“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SLIMPAR710PRO“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an AC100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
Das Gerät verfügt über 8 Betriebsarten. Sie können die verschiedenen Betriebsarten über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen auf 6, 7, 8, 9 oder 11 Kanälen gesteuert. Sie können den „SlimPAR710PRO“ mit jedem handelsüblichen DMX-Controller steuern. 1. POWER IN - POWERCON-Kompatibel Netzstromeingang 2. - Seite 7 SLAVE Master / Slave Betrieb. Das Gerät als Slave mode „Slave“ definieren. MODE Lüftergeschwindigkeit Temperaturgeregelt. FAN SPEED Fan speed SET MODE Der Lüfter läuft permanent auf der mittlere Stufe Red dimmer Rot Intensität 0% - 100% Green dimmer Grün Intensität 0% - 100% Blue dimmer Blau Intensität 0% - 100% DIMMER...
- Seite 8 „UP“ und DOWN“ Tasten können Sie nun zwischen 6, 7, 8, 9 oder 11 Kanälen wählen. Im DMX- Modus können Sie das gesamte Spektrum des Gerätes abrufen. Wir empfehlen diesen Modus, um alle Funktionen des „SlimPAR710PRO“ in vollem Umfang nutzen zu können. Weiter unten finden Sie eine Übersicht über die genauen Kanalbelegungen.
-
Seite 9: Belegung Der Dmx Kanäle In Der Übersicht
„Farbwechsel“ Modus: Drücken Sie die „MODE“ Taste, bis das Display „AJ.XX“ anzeigt. Das Gerät spielt nun eines der 16 Farbwechselprogramme ab. Mit den "Up" und "Down" Tasten können Sie durch die Programme blättern. Durch Drücken der "Setup" Taste gelangen Sie ins Untermenü für die Ablaufgeschwindigkeit. - Seite 10 0 – 255 UV von 0 – 100% 0 – 255 Master Dimmer von 0 – 100% 0 – 255 Farbmakros ( siehe Farbmakros Tabelle ) CH9 Modus (9 Kanäle) Kanal Wert Funktion 0 – 255 Rot von 0 – 100% 0 –...
- Seite 11 166 - 170 Farb-Fading Programm 14 171 - 175 Farb-Fading Programm 15 176 - 180 Farb-Fading Programm 16 181 - 190 Keine Funktion 191 - 194 Musikgesteuertes Programm 1 195 - 198 Musikgesteuertes Programm 2 199 - 202 Musikgesteuertes Programm 3 203 - 206 Musikgesteuertes Programm 4 207 - 210...
-
Seite 12: Verbindungen In Der Betriebsart „Dmx
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „SLIMPAR710PRO“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SLIMPAR710PRO“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 13: Teil4. Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
Teil4. Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „SlimPAR710PRO“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden. -
Seite 14: Teil 5. Fehlerbehebung
• Wenn die rote und grüne LED leuchten, befinden Sie sich im DMX-Modus 4: 9-DMX-Kanäle • Wenn die rote und blaue LED leuchten, befinden Sie sich im DMX-Modus 5: 11 DMX-Kanäle DMX Start-Adresse einstellen: Um die DMX-Adresse einzustellen drücken und halten Sie den „CH“ Knopf, bis alle LEDs (Rot, Grün, Blau, Weiß Amber und UV) 2-3 mal blinken. -
Seite 15: Teil 7: Technische Daten
Teil 7: Technische Daten: SLIMPAR710PRO MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGBWA / UV LED Anzahl: LED Typ: 10W 6-in-1 Abstrahlwinkel: 40° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 6, 7, 8, 9 oder 11 Kanäle DMX Funktionen: Master Dimmer, Farbwechsel, Farbüberblenden, Stroboskop... -
Seite 16: Teil 9: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 17 SLIMPAR710PRO Bestellnummer: A-000000-06026 www.destilan.de...
- Seite 33 SLIMPAR710PRO Order Code: A-000000-06026 www.destilan.de...
- Seite 49 SLIMPAR710PRO Order code: A-000000-06026...
