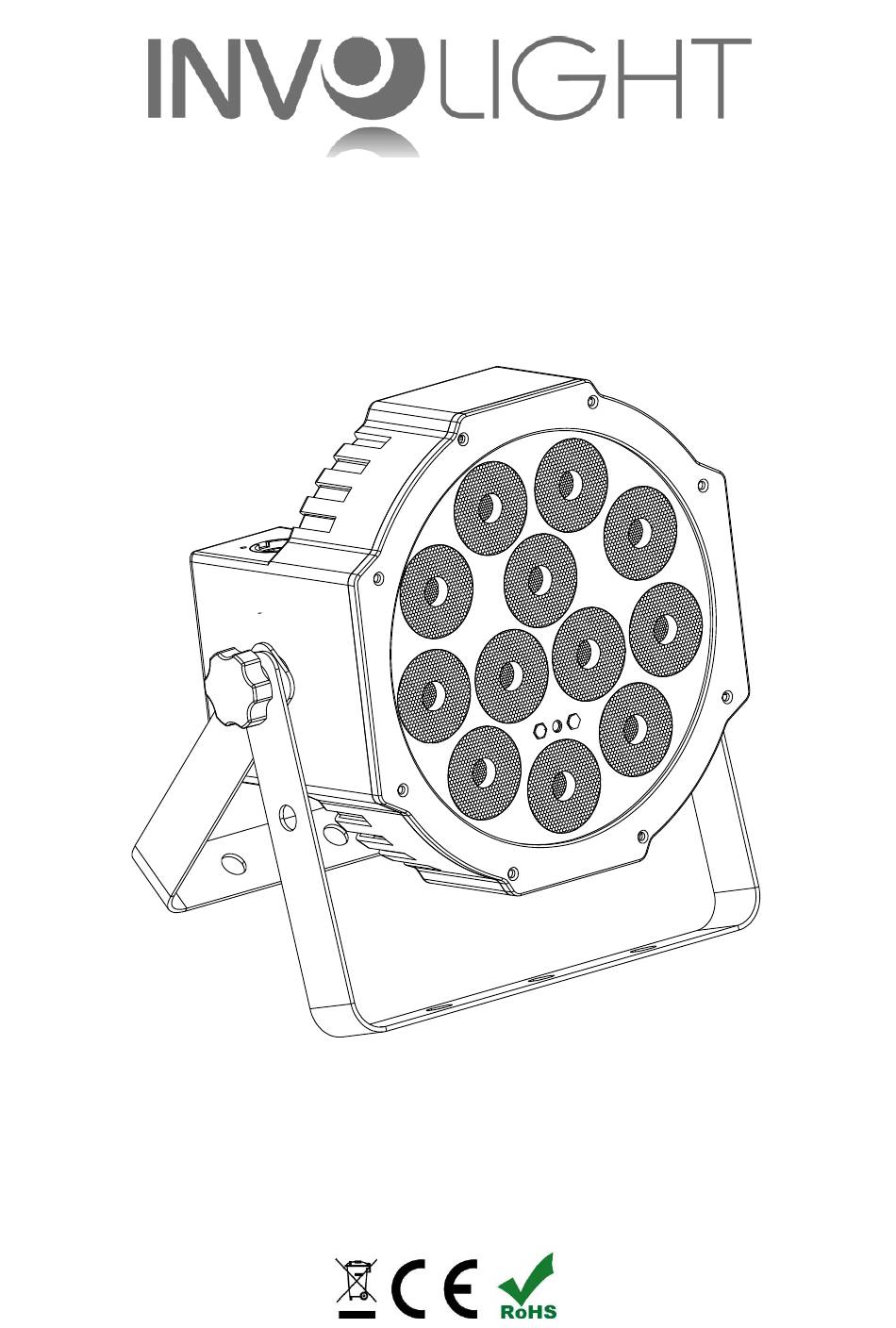

Bedienungsanleitung
User Manual
Руководство по эксплуатации.
SlimPAR1266
LEDPAR
12x 6W RGBWA/UV 6-in-1 LED's

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight SlimPAR1266

Inhaltszusammenfassung für involight SlimPAR1266

  • Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. SlimPAR1266 LEDPAR 12x 6W RGBWA/UV 6-in-1 LED's...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Seite 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR1266“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SlimPAR1266“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Seite 5: Bestimmungsgemäße Verwendung

    1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Seite 6: Teil 3: Funktionen

    Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: 2.DMX-OUT 5. LED-Display 2.POWER-OUT 3.DMX-IN 1.POWER-IN Abb.1 Gehäuserückseite 1. POWER IN - IEC Netzstromeingang Buchse mit Sicherungshalter für F1A 250V Sicherung. 2. POWER OUT - IEC Netzstromausgang Buchse. 3. DMX IN - 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 4.

  • Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs

    UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der SlimPAR1266 verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist.
  • Seite 8 “. Mit den „Up“ und „Down“ Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „SlimPAR1266“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, drücken Sie Slav die Taste „Menu“ bis im Display „ “ erscheint. Bestätigen Sie mit der Taste „Enter“. Wählen Sie am Master-...

  • Seite 9: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    3.3 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „SlimPAR1266“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden.
  • Seite 10 Weiß von 0 – 100% 40-49 Amber von 0 – 100% 50-59 UV von 0 – 100% 60-69 Yellow 70-79 Magenta 80-89 Cyan 90-99 Dark orange 100-109 Green yellow 110-119 Salmon 120-129 Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179...
  • Seite 11 150-159 Orange 160-169 Lavender 170-179 Light blue 180-189 Dark blue 190-255 Pink Keine Funktion 10-69 Farbfading von langsam nach schnell 70-129 Farbwechsel von langsam nach schnell 130-189 Farbfading im Sound Modus von langsam nach schnell 190-255 Farbwechsel im Sound Modus von langsam nach schnell 6-Kanal Modus: Kanal Wert...

  • Seite 12: Verbindungen In Der Betriebsart „Dmx

    Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 Keine Funktion 10-69 Farbfading von langsam nach schnell CH10 70-129 Farbwechsel von langsam nach schnell 130-189 Farbfading im Sound Modus von langsam nach schnell 190-255 Farbwechsel im Sound Modus von langsam nach schnell 3.5 Verbindungen in der Betriebsart „DMX“:...

  • Seite 13: Stand-Alone-Betrieb

    3.7 Stand-Alone-Betrieb: Der „SlimPAR1266“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SlimPAR1266“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung.

  • Seite 14: Teil 6: Technische Daten

    Teil 6: Technische Daten: SlimPAR1266 MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGBAW/UV LED Anzahl: LED Typ: 6W 6-in-1 Abstrahlwinkel: 25° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 10, 6, 4, 3 oder 2 Kanäle DMX Funktionen:...

  • Seite 15: Teil 7: Umweltschutz

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 16 SlimPAR1266 Bestellnummer: A-000000-05939 www.destilan.de...
  • Seite 17 ENGLISH Table of contests Part 1: Warnings: ........................17 1.2 Safety instructions: ......................18 1.3 Intended use: ........................19 Part 2: Installation: ........................19 Part 3: Functions: ........................20 3.1 Functions and operations: ....................20 3.2 Operating modes and setting of the on-board menu: ............21 3.3 Infrared remote controle (included) .................

  • Seite 18: Part 1: Warnings

    We congratulate you on the purchase of an INVOLIGHT "SlimPAR1266"! With this device you are the owner of a high-quality and professional LED effect with the latest technology. In order to make your " SlimPAR1266" long lasting, please read these instructions carefully before putting it into operation.

  • Seite 19: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference.

  • Seite 20: Intended Use

    1.3 Intended use: This device is a spotlight that can be used to create lighting effects. This device is for professional applications only, for example on stages, discos, theaters, etc. and is not suitable for room lighting in houses. This product is approved for use only at 100-240 VAC / 50-60 Hz AC and is designed for indoor use only.

  • Seite 21: Part 3: Functions

    Part 3: Functions: 3.1 Functions and operations: 2.DMX-OUT 5. LED-Display 2.POWER-OUT 3.DMX-IN 1.POWER-IN Pic.1 Backside 1. POWER IN: IEC mains power input socket with fuse holder for F3A 250V fuse. Connection via the supplied IEC mains cable. 2. POWER OUT: IEC Power Outlet Jack 3.

  • Seite 22: Operating Modes And Setting Of The On-Board Menu

    DOWN - Decreases the setting value. The "SlimPAR1266" has several operating modes, all of which can be set via the on-board menu (see fig.1 housing rear). Always press "Menu" repeatedly until the function to be set is reached. With "Enter" you get to the individual, adjustable values.
  • Seite 23 MASTER/SLAVE-OPERATION: The "SlimPAR1266" can be linked to other devices. To set a device as a „Slave“, press the „Menu“ button until the „ Slav“ . Confirm with the „Enter“key. Select the desired program on the master device. The display shows interconnected devices are now working synchronously.

  • Seite 24: Infrared Remote Controle (Included)

    3.3 Infrared remote controle (included) The supplied remote control also allows the "SlimPAR1266" to be controlled without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.
  • Seite 25 Green from 0 – 100% 20-29 Blue from 0 – 100% 30-39 White from 0 – 100% 40-49 Amber from 0 – 100% 50-59 UV from 0 – 100% 60-69 Yellow 70-79 Magenta 80-89 Cyan 90-99 Dark orange 100-109 Green yellow 110-119 Salmon 120-129...
  • Seite 26 Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 No Function 10-69 Colour fading from slow to fast 70-129 Colour change from slow to fast 130-189 Colour fading in sound mode from slow to fast 190-255 Colour change in the sound mode from slow to fast 6-Channel Mode:...

  • Seite 27: Connections In "Dmx" Mode

    Green yellow 110-119 Salmon 120-129 Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 No Function 10-69 Colour fading from slow to fast CH10 70-129 Colour change from slow to fast 130-189 Colour fading in sound mode from slow to fast 190-255 Colour change in the sound mode from slow to fast...

  • Seite 28: Stand-Alone Operation

    3.7 Stand-alone operation: The "SlimPAR1266" can also be used in stand-alone mode without a DMX controller. Disconnect the "SlimPAR1266" from the controller and call the pre programmed program. Part 4. Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse.

  • Seite 29: Part 6. Technical Data

    Part 6. Technical Data: SlimPAR1266 MODELNAME: Product type: LED PAR Colour spectrum: RGBAW/UV LED Number: LED Type: 6W 6-in-1 Beam angle: 25° DMX Input: 3-pin XLR male DMX Output: 3-pin XLR female DMX Mode: 10, 6, 4, 3 or 2 Channels...

  • Seite 30: Part 7: Environmental Protection

    WEEE-Reg.-Nr. Deutschland: DE51964046 Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device.
  • Seite 31 SlimPAR1266 Article code: A-000000-05939 www.destilan-deutschland.de...
  • Seite 32 Ру сский Содержание Часть 1: Предупреждения....................... 32 1.1 общие сведения значений символов и предупреждений: .......... 32 1.2 Указания по технике безопасности: ................33 1.3 Использование по назначению: ..................34 Часть 2: Установка........................34 Часть 3: Функции........................35 3.1 Элементы управления и индикации: ................35 3.2 Режимы...

  • Seite 33: Часть 1: Предупреждения

    Поздравляем Вас с покупкой INVOLIGHT «SlimPAR1266»! Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного эффекта освещения. Для обеспечения надежного функционирования «SlimPAR1266» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с приобретенным прибором, пожалуйста, обратитесь...

  • Seite 34: Указания По Технике Безопасности

    1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устройство. Пожалуйста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраняйте это руководство на протяжении всего времени эксплуатации...

  • Seite 35: Использование По Назначению

    умственные способности, а также соответствующие знания и опыт. Другие лица могут использовать прибор только под руководством компетентного лица или после его инструктирования. Обратите внимание при выборе места установки, убедитесь, что световой прибор «SlimPAR1266» не будет подвергаться воздействию избыточного тепла, влаги и пыли.

  • Seite 36: Часть 3: Функции

    или по DMX). Все установки настраиваются с помощью меню. В DMX-режиме прибор управляется по 10, 6, 4, 3, или 2 DMX-каналам. Также «SlimPAR1266» может управляться от дистанционного инфракрасного пульта, который идет в комплекте с прибором! Подробнее о функциях ИК-пульта см. руководство по эксплуатации п. 3.3.
  • Seite 37 UP – Значение «вверх» регулировки по меню. DOWN – Значение «вниз» регулировки по меню. SlimPAR1266 имеет различные режимы работы, которые можно выбрать через дисплей - меню (См. рис.1 задняя часть корпуса) и установить. Для этого необходимо нажать „Menu“ и выбрать ту опцию для...
  • Seite 38 Автоматическое управление: „Auto“. Клавишей „Menu“ выберите на дисплее Прибор начнет воспроизводить автоматическую „AU-1“ - „AU-2“. программу. Нажатием на клавишу „Enter“ можно выбрать авто-программы Для выбора между ними используйте клавиши „Up“ и „Down“. Режим Sound (звуковая активация): Sound Клавишей „Menu“ выберите на дисплее „ “.

  • Seite 39: Универсальный Инфракрасный Пульт Дистанционного Управления

    MASTER/SLAVE-режим: «SlimPAR1266» можно связать с другими аналогичными приборами для синхронности воспроизведения авто программ. В этом режиме настройка авто-программ происходит на одном приборе «Master» (ведущем), все остальные подключенные к нему устанавливаются как ведомые (Slave). Slav Клавишей „Menu“ выберите на дисплее опцию „...

  • Seite 40: Назначение Dmx-Каналов В Таблице

    3.4 Назначение DMX-каналов в таблице: Примечание: Для настройки и управления по DMX необходимы базовые знания в области «DMX-512» Ниже в таблице будут перечислены каналы и их функции по стандарту DMX-512 для управления с помощью DMX-контроллера. 2-канальный режим: Канал Значение Функция Диммер...
  • Seite 41 Красный 0 – 100% 10-19 Зеленый 0 – 100% 20-29 Синий 0 – 100% 30-39 Белый 0 – 100% 40-49 Амбер 0 – 100% 50-59 UV 0 – 100% 60-69 Желтый 70-79 Пурпурный 80-89 Голубой 90-99 Темно-оранжевый 100-109 Зеленый + желтый 110-119 Оранжевый+Розовый...

  • Seite 42: Соединения В Режиме „Dmx

    UV 0 – 100% 0-255 Отсутствует функция Красный 0 – 100% 10-19 Зеленый 0 – 100% 20-29 Синий 0 – 100% 30-39 Белый 0 – 100% 40-49 Амбер 0 – 100% 50-59 UV 0 – 100% 60-69 Желтый 70-79 Пурпурный 80-89 Голубой...

  • Seite 43: Подключения В Режиме „Master/Slave

    аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.7 Автономный режим: «SlimPAR1266» может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините «SlimPAR1266» от контроллера и активируйте встроенные программы. Часть 4. Устранение неполадок: Устройство...

  • Seite 44: Часть 6: Технические Характеристики

    4. Вставьте новый предохранитель в держатель предохранителя. 5. Вставьте держатель предохранителя на место. Техническое обслуживание устройства должно осуществляться только квалифицированным персоналом. Часть 6: Технические характеристики. Наименование модели: SlimPAR1266 Тип прибора: Светодиодный прожектор PAR Цветовая гамма: RGBAW/UV Количество светодиодов: LED Тип: 6Вт.

  • Seite 46: Декларация О Соответствии

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Seite 47 SlimPAR1266 Order code: A-000000-05939...
