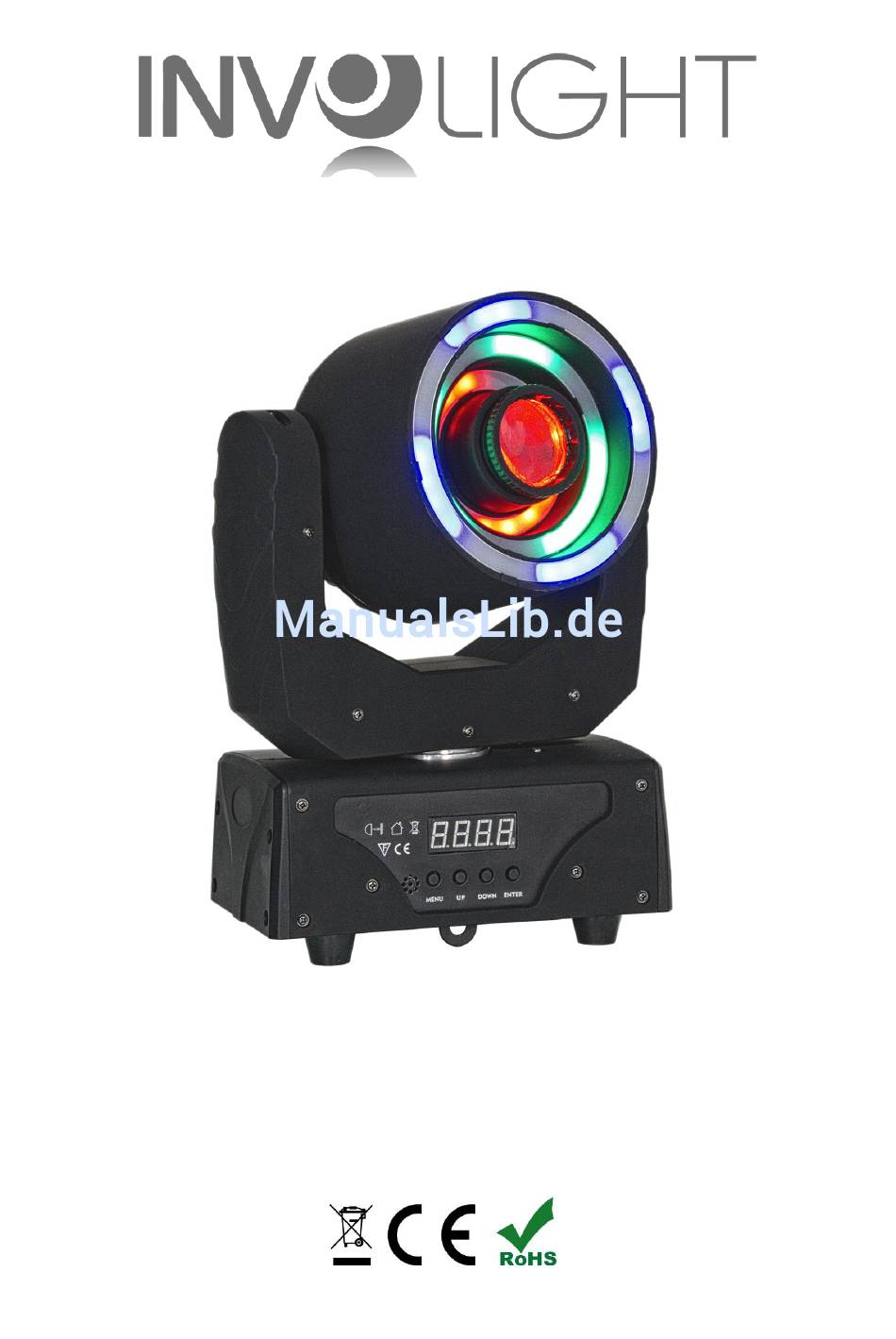

- Seite 1 Bedienungsanleitung VENTUS S40 Moving Head Spot Stand: Oktober 2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 Teil 2: Installation..........................4 Teil 3: Funktionen..........................5 3.1 LED-Display mit 4-Tasten Bedienung..................5 3.2 Menüstruktur. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „VENTUS S40“! Mit diesem Gerät sind Sie Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen und professionellen LED DMX Moving Heads. Damit Ihnen Ihr „VENTUS S40“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Das Gerät darf niemals am Projektorkopf angehoben werden, da ansonsten die Mechanik beschädigt werden könnte. Bauen Sie den „VENTUS S40“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen. 3.1 LED-Display mit 4-Tasten Bedienung. Verbinden Sie den „VENTUS S40 mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LED-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „VENTUS S40“. -
Seite 7: Menüstruktur
3.2 Menüstruktur. Modus Operation Funktion Operation Addr (Einstellen der DMX- Up/Down 001-512 Startadresse) Chnd 12Ch (Auswählen des DMX- Up/Down 23Ch Kanal-Modus) Sh 1 Shnd Up/Down Sh 2 (Interne Programme) Sh 3 Mast(Master-Einstellung) SLnd Up/Down (Master/Slave Auswahl) SL1 (Slave-Einstellung) hold (Szene einfrieren wenn kein DMX-Signal empfangen wird) soun (Musikgesteuerter Modus wenn kein DMX-Signal empfangen... -
Seite 8: Anschlüsse
3.3 Anschlüsse. 1. 3-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult). 2. 3-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals. 3. ON/OFF Schalter. 4. Sicherungshalter für T1A 250V Sicherung. 5. IEC Netzeingangsbuchse - Betriebsspannung 100-240 V AC, 50/60Hz. Anschluss über das mitgelieferte IEC- Netzkabel. -
Seite 9: Verbindungen In Der Betriebsart „Master/Slave
„VENTUS S40“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „VENTUS S40“ belegt 12 oder 23 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 10 181-205 Hellgrün 206-230 Lila 231-255 Cyan 000-021 Offen 000-034 Gobo 1 035-047 Gobo 2 048-060 Gobo 3 061-073 Gobo 4 074-086 Gobo 5 087-099 Gobo 6 100-112 Gobo 7 113-125 Gobo 8 Goborad 126-138 Gobo 9 139-151 Gobo 1 Shake Effekt (schnell bis langsam) 152-164 Gobo 2 Shake Effekt (schnell bis langsam) 165-177...
-
Seite 11: Kanal Modus
126-130 Blau Zoom-in-Effekt 131-135 RGB Zoom-in-Effekt 136-140 Rot Zoom-in und out-Effekt 141-145 Grün Zoom-in und out-Effekt 146-150 Blau Zoom-in und out-Effekt 151-155 RGB Zoom-in und out-Effekt 156-160 Farbwechsel R/G/B/W 161-165 Farbwechsel Gelb/Lila/Cyan/Weiß 166-255 Farb-Lauflicht-Effekte SMD-Ring SMD-Ring, CH11 Geschwindigkeit der 000-255 SMD-Ring Geschwindigkeit (langsam bis schnell) Farbverläufe. - Seite 12 035-047 Gobo 2 048-060 Gobo 3 061-073 Gobo 4 074-086 Gobo 5 087-099 Gobo 6 100-112 Gobo 7 113-125 Gobo 8 126-138 Gobo 9 139-151 Gobo 1 Shake Effekt (schnell bis langsam) 152-164 Gobo 2 Shake Effekt (schnell bis langsam) 165-177 Gobo 3 Shake Effekt (schnell bis langsam) 178-190...
-
Seite 13: Teil 5. Fehlerbehebung
086-090 Grün-Chase 091-095 Blau-Chase 096-100 Rot & Grün-Chase 101-105 Rot & Blau-Chase 106-110 Grün & Blau-Chase 111-115 Rot & Grün & Blau-Chase 116-120 Rot Zoom-in-Effekt 121-125 Grün Zoom-in-Effekt 126-130 Blau Zoom-in-Effekt 131-135 RGB Zoom-in-Effekt 136-140 Rot Zoom-in und out-Effekt 141-145 Grün Zoom-in und out-Effekt 146-150 Blau Zoom-in und out-Effekt... -
Seite 14: Teil 7: Technische Daten
Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten. VENTUS S40 MODELLBEZEICHNUNG: Produktart: LED Moving Head... -
Seite 15: Teil 8: Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 16 VENTUS S40 Bestellnummer: A-000000- 05858 www.destilan-deutschland.de...
