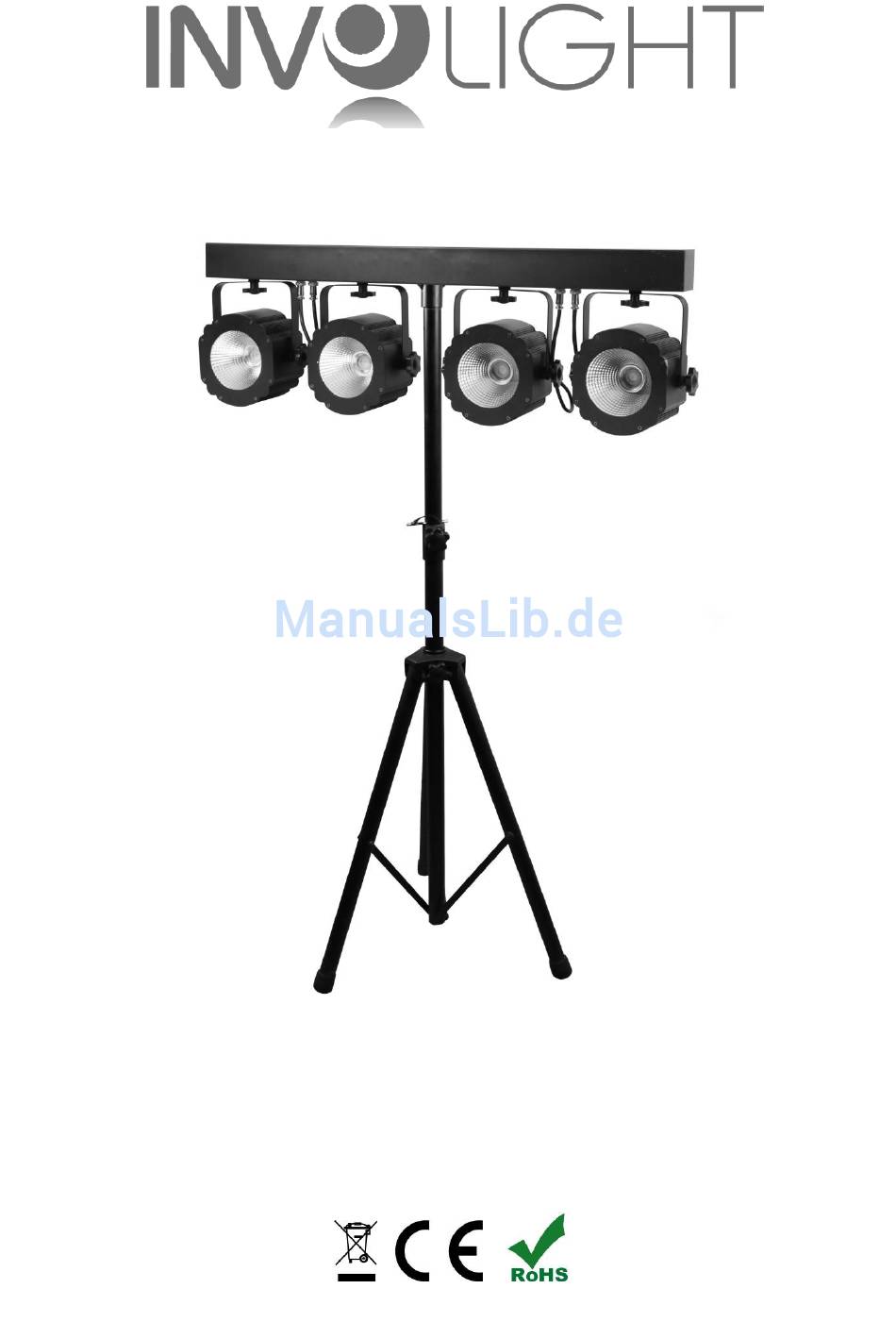

- Seite 1 Bedienungsanleitung SBL5000 LED COB Lichtanlage inkl. Transportcase, Stativ und Fußpedal Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................ 2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................4 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............4 3.2 On-Board Menü... -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf einer INVOLIGHT „SBL5000“! Mit diesem System sind Sie Eigentümer einer äußerst hochwertigen und professionellen LED RGB DMX Komplett-Lichtanlage. Damit Ihnen Ihre „SBL5000“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung

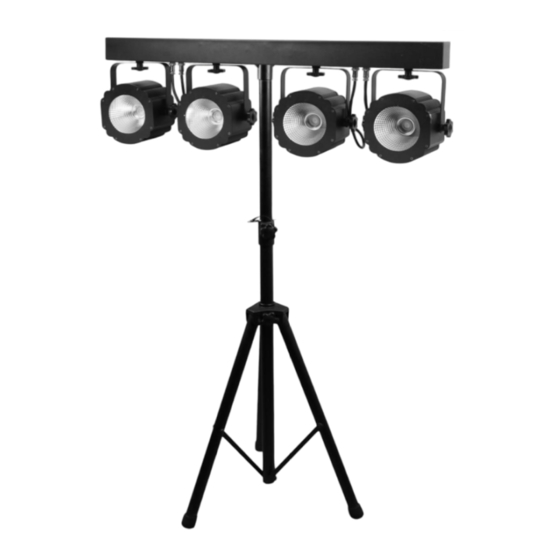

Schlag, Abstürzen etc. verbunden. Teil 2: Installation: Die LED-Lichtanlage „SBL5000“ besteht aus vier flachen LED-Scheinwerfern und der Steuereinheit. Die Lieferung erfolgt vormontiert in einer praktischen Transporttasche. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. -
Seite 6: Dmx-Ausgang
1. IEC Netzeingangsbuchse mit Sicherungshalter: Betriebsspannung 240 V AC / 50 Hz. Anschluss über das mitgelieferte IEC-Netzkabel. 2. Controller-Eingang (Fußpedal): zum Anschließen des Fußpedals. 3. DMX-Eingang: 3-polige, männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX- Mischpult). 4. DMX-Ausgang: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. 5. -
Seite 7: Belegung Der Dmx Kanäle In Der Übersicht
3.3 Belegung der DMX Kanäle in der Übersicht: Die „SBL5000“ belegt 2, 3, 4, 7, 8, 14 oder 15 DMX-Kanäle. Es können weitere Geräte über den „DMX-OUT“ verlinkt werden. Ein DMX-Controller muss beim ersten Gerät an „DMX-IN“ angeschlossen werden, wenn eine Steuerung per DMX erfolgen soll. - Seite 8 150-- Pr. 8 160-- Pr. 9 170-- Pr. 10 180-- Pr. 11 190-- Pr. 12 200-- Pr. 13 210-- Pr. 14 220-- Pr. 15 230-- Pr. 16 240-- Sound Empfindlichkeit Modus 0--255 Belegung und Funktion im 2-Kanal DMX-Modus (2.ch): Kanal 1 Kanal 2 Wert Funktion...
-
Seite 9: Praktischer Helfer: Der Fußschalter
Blau (0 = dunkel, 255 = 100%) 3.4 Praktischer Helfer: Der Fußschalter Der Fußschalter für die „SBL5000“ ist ein praktischer, kleiner Helfer für den Einsatz auf der Showbühne. Er kann direkt neben dem Anwender auf dem Fußboden platziert werden und ermöglich eine einfache Steuerung, auch wenn die Hände z.B. -
Seite 10: Verbindungen In Der Betriebsart „Dmx
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.7 Stand-Alone-Betrieb: Der „SBL5000“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SBL5000“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 11: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 12: Teil 6: Technische Daten
Teil 6: Technische Daten: SBL5000 MODELLBEZEICHNUNG: Produktart: LED Lichtanlage inkl. Transport-Case, Stativ und Fußpedal. Farbspektrum: LED Anzahl: LED Typ: 30W COB 3-in-1 Abstrahlwinkel: 30° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 2, 3, 4, 7, 8, 14, oder 15 Kanäle... -
Seite 13: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 SBL5000 Bestellnummer: A-000000-00534 www.destilan-deutschland.de...
