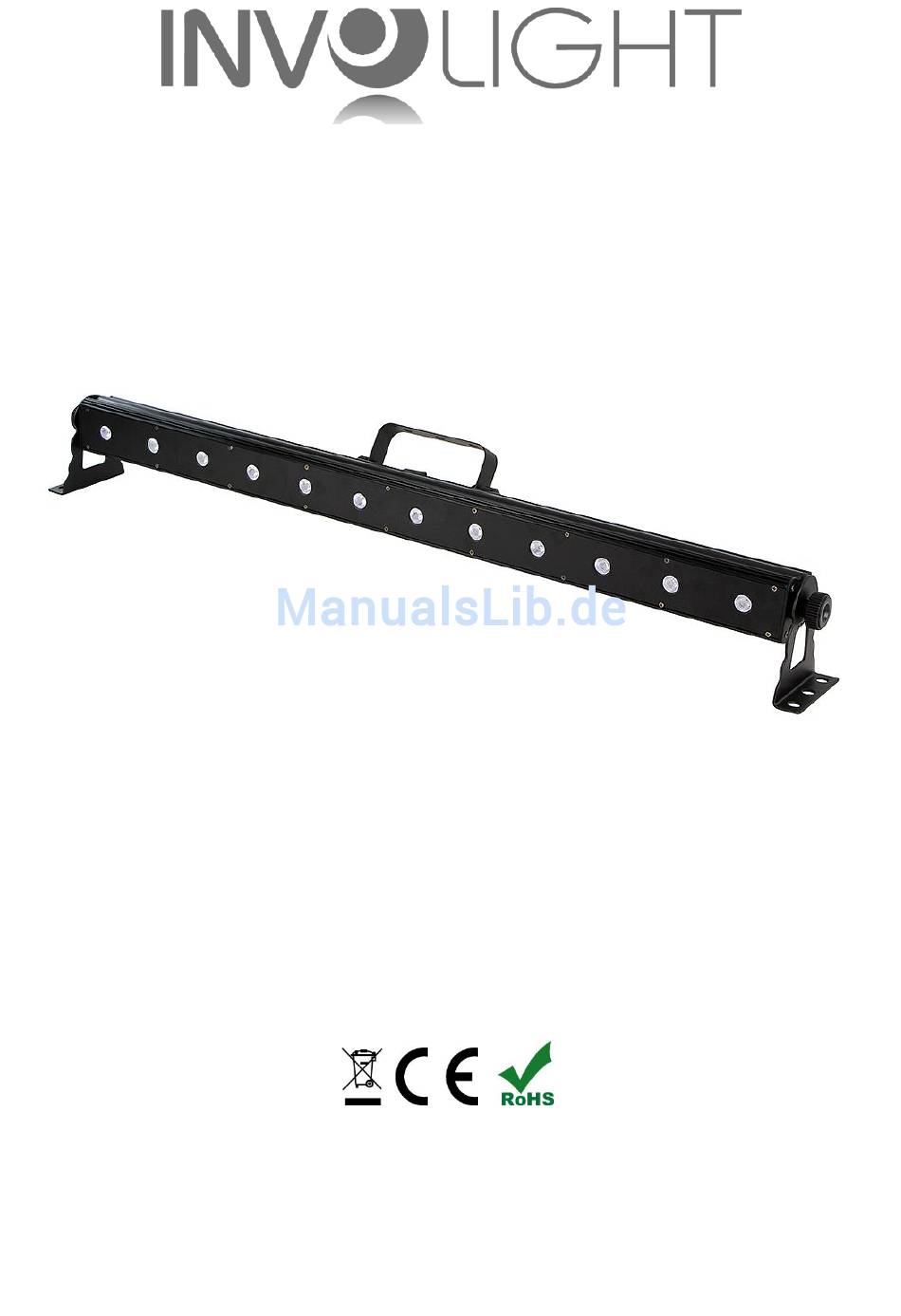

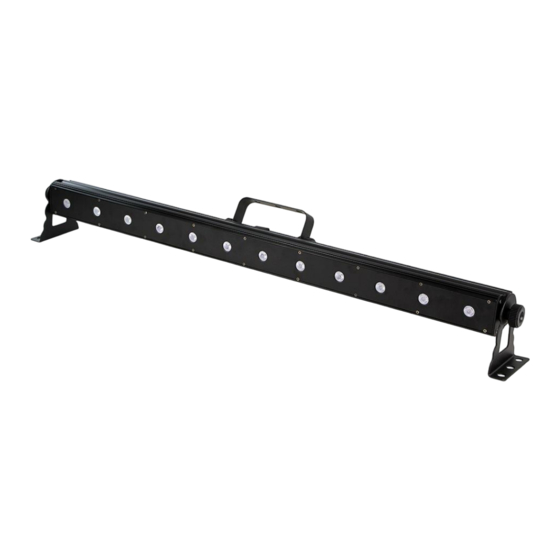

- Seite 1 Bedienungsanleitung Sonicwave1231 Professionelle 12 x 3W 3-in-1 RGB LED Pixel Bar Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Betriebsarten und Einstellung des On-Board Menüs: ............5 3.2 Belegung der DMX Kanäle in der Übersicht: .............. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf einer INVOLIGHT „Sonicwave1231“! Mit diesem Gerät sind Sie Eigentümer einer hochwertigen und professionellen Indoor LED Pixel Bar mit modernster Technik. Damit Ihnen Ihre „Sonicwave1231“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Der INVOLIGHT „Sonicwave1231“ lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. -
Seite 6: Teil 3: Funktionen
Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX- Modus werden die Funktionen über 3, 4, 6, 6, 9, 12, 18 oder 36 Kanäle gesteuert. Sie können die „Sonicwave1231“ mit jedem handelsüblichen DMX-Controller steuern, sofern er Geräte mit bis zu 36 Kanälen unterstützt. - Seite 7 „Down“ Tastern eingestellt werden. DMX-Modus: Die „Sonicwave1231“ ist besonders professionell und flexibel per DMX512 Signal steuerbar. Sie kann über 3, 4, 6, 6, 9, 12, 18 oder 36 Kanäle angesteuert werden. Um in den DMX-Modus zu wechseln, drücken Sie „Mode“ so oft, bis im Display „d.001“...
-
Seite 8: Belegung Der Dmx Kanäle In Der Übersicht
3.2 Belegung der DMX Kanäle in der Übersicht: Wichtige Hinweise: Für die Steuerung per DMX werden Grundkenntnisse im Bereich DMX-512 vorausgesetzt! DMX-Modus mit 3 Kanälen, Kanalbelegung: Kanal 1 Kanal 2 Kanal 3 Grün Blau 0 – 255 0 – 255 0 –... - Seite 9 147 – 153 Automatikprogramm 21 154 – 160 Automatikprogramm 22 161 – 167 Automatikprogramm 23 168 – 174 Automatikprogramm 24 175 – 181 Automatikprogramm 25 182 – 188 Automatikprogramm 26 189 – 195 Automatikprogramm 27 196 – 202 Automatikprogramm 28 203 –...
-
Seite 10: Verbindungen In Der Betriebsart „Dmx
0 – 255 Farbe Grün von 0% bis 100% Dimmen 0 – 255 Farbe Blau von 0% bis 100% Dimmen 0 – 255 Farbe Rot von 0% bis 100% Dimmen 0 – 255 Farbe Grün von 0% bis 100% Dimmen 0 –... -
Seite 11: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.5 Stand-Alone-Betrieb: Der „Sonicwave1231“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „Sonicwave1231“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 12: Teil 5: Wartung
3: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. 4: Setzen Sie die neue Sicherung in den Sicherungshalter ein. 5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 6: Technische Daten: Sonicwave1231 MODELLBEZEICHNUNG: Produktart: LED Pixel Bar Farbspektrum:... -
Seite 13: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 Sonicwave1231 Bestellnummer: A-000000-01507 www.destilan-deutschland.de...
