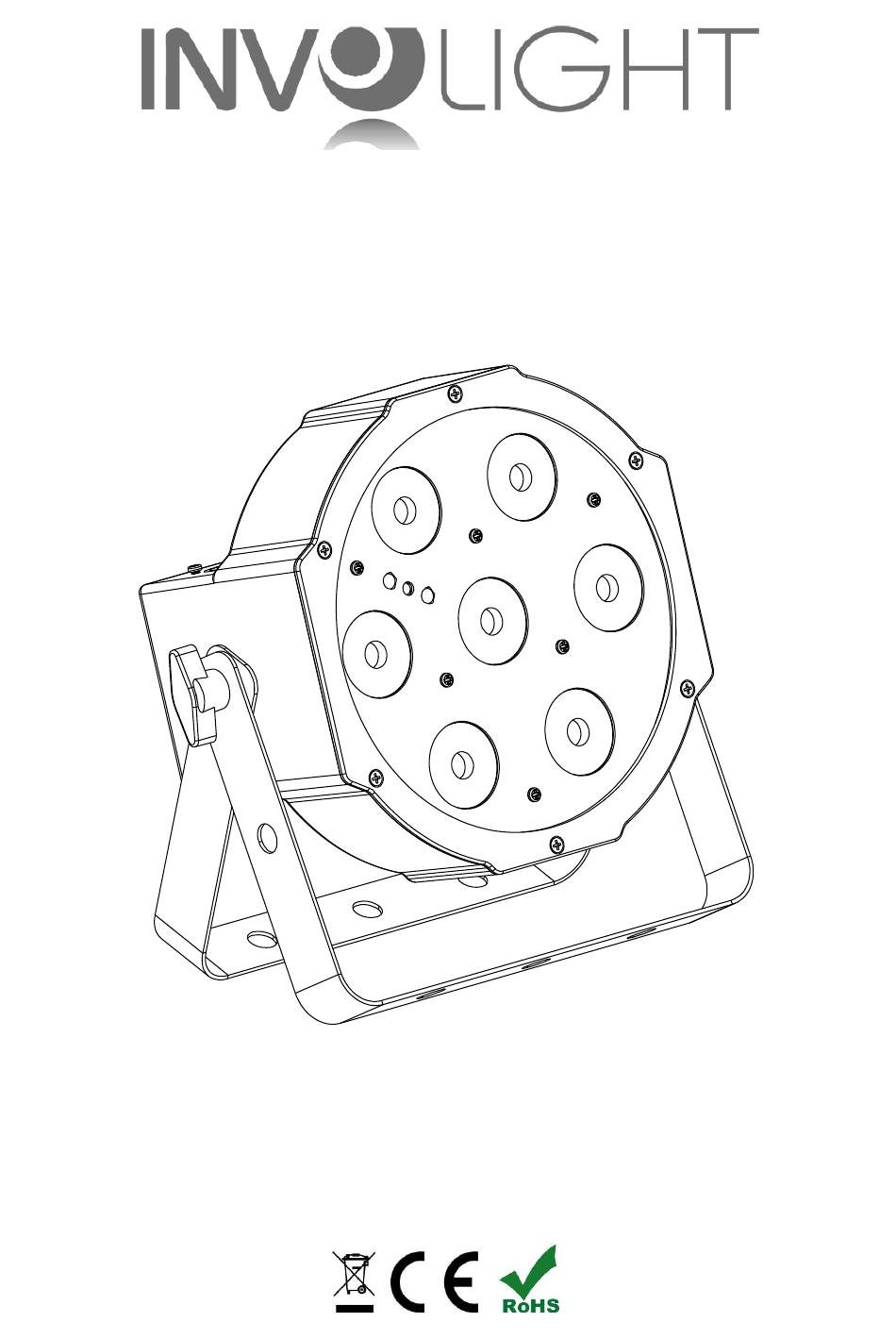

Bedienungsanleitung
User Manual
Руководство по эксплуатации.
SlimPAR766
LEDPAR
7x 6W RGBWA/UV 6-in-1 LED's

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight SlimPAR766

Inhaltszusammenfassung für involight SlimPAR766

  • Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. SlimPAR766 LEDPAR 7x 6W RGBWA/UV 6-in-1 LED's...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Seite 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR766“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SlimPAR766“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Seite 5: Bestimmungsgemäße Verwendung

    1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Seite 6: Teil 3: Funktionen

    Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: 2.DMX-OUT 5. LED-Display 2.POWER-OUT 3.DMX-IN 1.POWER-IN Abb.1 Gehäuserückseite 1. POWER IN - IEC Netzstromeingang Buchse mit Sicherungshalter für F1A 250V Sicherung. 2. POWER OUT - IEC Netzstromausgang Buchse. 3. DMX IN - 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 4.

  • Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs

    UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der SlimPAR766 verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist.
  • Seite 8 “. Mit den „Up“ und „Down“ Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „SlimPAR766“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, drücken Sie Slav die Taste „Menu“ bis im Display „ “ erscheint. Bestätigen Sie mit der Taste „Enter“. Wählen Sie am Master-...

  • Seite 9: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    3.3 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „SlimPAR766“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden.
  • Seite 10 Weiß von 0 – 100% 40-49 Amber von 0 – 100% 50-59 UV von 0 – 100% 60-69 70-79 Yellow 80-89 Magenta 90-99 Cyan 100-109 Dark orange 110-119 Green yellow 120-129 Salmon 130-139 Turquoise 140-149 Light Green 150-159 Orange 160-169 Lavender 170-179 Light blue...
  • Seite 11 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 Keine Funktion 10-69 Farbfading von langsam nach schnell 70-129 Farbwechsel von langsam nach schnell 130-189 Farbfading im Sound Modus von langsam nach schnell 190-255 Farbwechsel im Sound Modus von langsam nach schnell 6-Kanal Modus: Kanal Wert...

  • Seite 12: Verbindungen In Der Betriebsart „Dmx

    130-139 Turquoise 140-149 Light Green 150-159 Orange 160-169 Lavender 170-179 Light blue 180-189 Dark blue 190-255 Pink Keine Funktion 10-69 Farbfading von langsam nach schnell CH10 70-129 Farbwechsel von langsam nach schnell 130-189 Farbfading im Sound Modus von langsam nach schnell 190-255 Farbwechsel im Sound Modus von langsam nach schnell 3.5 Verbindungen in der Betriebsart „DMX“:...

  • Seite 13: Stand-Alone-Betrieb

    3.7 Stand-Alone-Betrieb: Der „SlimPAR766“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SlimPAR766“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung.

  • Seite 14: Teil 6: Technische Daten

    Teil 6: Technische Daten: SlimPAR766 MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGBAW/UV LED Anzahl: LED Typ: 6W 6-in-1 Abstrahlwinkel: 25° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 10, 6, 4, 3 oder 2 Kanäle DMX Funktionen:...

  • Seite 15: Teil 7: Umweltschutz

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 16 SlimPAR766 Bestellnummer: A-000000-05938 www.destilan.de...
  • Seite 17 ENGLISH Table of contents Part 1: Warnings: ........................17 1.2 Safety instructions: ......................18 1.3 Intended use: ........................19 Part 2: Installation: ........................19 Part 3: Functions: ........................20 3.1 Operations: ........................20 3.2 Operating modes and setting of the on-board menu: ............21 3.3 Infrared remote control (included): ..................

  • Seite 18: Part 1: Warnings

    We congratulate you on the purchase of an INVOLIGHT "SlimPAR766"! With this device you are the owner of a high-quality and professional LED effect with the latest technology. In order to make your „SlimPAR766" long lasting, please read these instructions carefully before putting it into operation. If you have any questions, please contact your local INVOLIGHT dealer.

  • Seite 19: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference.

  • Seite 20: Intended Use

    1.3 Intended use: This device is a spotlight that can be used to create lighting effects. This device is for professional applications only, for example on stages, discos, theaters, etc. and is not suitable for room lighting in houses. This product is approved for use only at 100-240 VAC / 50-60 Hz AC and is designed for indoor use only.

  • Seite 21: Part 3: Functions

    Part 3: Functions: 3.1 Operations: 2.DMX-OUT 5. LED-Display 2.POWER-OUT 3.DMX-IN 1.POWER-IN Pic.1 Backside 1. POWER IN: IEC mains power input socket with fuse holder for F3A 250V fuse. Connection via the supplied IEC mains cable. 2. POWER OUT: IEC Power Outlet Jack 3.

  • Seite 22: Operating Modes And Setting Of The On-Board Menu

    DOWN - Decreases the setting value. The "SlimPAR766" has several operating modes, all of which can be set via the on-board menu (see fig.1 housing rear). Always press "Menu" repeatedly until the function to be set is reached. With "Enter" you get to the individual, adjustable values.
  • Seite 23 AUTOMATIC CONTROL: "Menu" "Auto". Press the button repeatedly until the display shows Now the unit plays the automatic "Enter" "AU-1" "AU-2" "Up" program. Press again to select . With the "Down" buttons, you can now set the desired automatic program. MUSIC CONTROL: "Menu"...

  • Seite 24: Infrared Remote Control (Included)

    3.3 Infrared remote control (included): The supplied remote control also allows the "SlimPAR766" to be controlled without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.
  • Seite 25 Green from 0 – 100% 20-29 Blue from 0 – 100% 30-39 White from 0 – 100% 40-49 Amber from 0 – 100% 50-59 UV from 0 – 100% 60-69 Yellow 70-79 Magenta 80-89 Cyan 90-99 Dark orange 100-109 Green yellow 110-119 Salmon 120-129...
  • Seite 26 Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 No Function 10-69 Colour fading from slow to fast 70-129 Colour change from slow to fast 130-189 Colour fading in sound mode from slow to fast 190-255 Colour change in the sound mode from slow to fast 6-Channel Mode:...

  • Seite 27: Connections In "Dmx" Mode

    110-119 Green yellow 120-129 Salmon 130-139 Turquoise 140-149 Light Green 150-159 Orange 160-169 Lavender 170-179 Light blue 180-189 Dark blue 190-255 Pink No Function 10-69 Colour fading from slow to fast CH10 70-129 Colour change from slow to fast 130-189 Colour fading in sound mode from slow to fast 190-255 Colour change in the sound mode from slow to fast...

  • Seite 28: Stand-Alone Operation

    3.7 Stand-alone operation: The "SlimPAR766" can also be used in stand-alone mode without a DMX controller. Disconnect the "SlimPAR766" from the controller and call the pre programmed program. Part 4. Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse.

  • Seite 29: Part 6: Technical Data

    Part 6: Technical Data: SlimPAR766 MODELNAME: Product type: LED PAR Colour spectrum: RGBAW/UV LED Number: LED Type: 6W 6-in-1 Beam angle: 25° DMX Input: 3-pin XLR male DMX Output: 3-pin XLR female DMX Mode: 10, 6, 4, 3 or 2 Channels...

  • Seite 30: Part 8: Warranty Conditions

    If in doubt, contact your local authority for disposal instructions. Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices.
  • Seite 31 SlimPAR766 Article code: A-000000-05938 www.destilan-deutschland.de...
  • Seite 32 Ру сски Содержание Часть 1: Предупреждения....................... 32 1.1 общие сведения значени символов и предупреждени : .......... 32 1.2 Указания по технике безопасности: ................33 1.3 Использование по назначению: ..................34 Часть 2: Установка........................34 Часть 3: Функции........................35 3.1 Элементы...

  • Seite 33: Часть 1: Предупреждения

    Поздравляем Вас с покупкой INVOLIGHT «SlimPAR766»! Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного эффекта освещения. Для обеспечения надежного функционирования «SlimPAR766» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с приобретенным прибором, пожалуйста, обратитесь...

  • Seite 34: Указания По Технике Безопасности

    1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устро ство. Пожалу ста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраня те это руководство на протяжении всего времени эксплуатации...

  • Seite 35: Использование По Назначению

    способности, а также соответствующие знания и опыт. Другие лица могут использовать прибор только под руководством компетентного лица или после его инструктирования. Обратите внимание при выборе места установки, убедитесь, что светово прибор «SlimPAR766» не будет подвергаться возде ствию избыточного тепла, влаги и пыли.

  • Seite 36: Часть 3: Функции

    Прожектор может работать в 4-ех разных режимах (Статичные цвета, Автоматически режим, от Звуково активации или по DMX). Все установки настраиваются с помощью меню. В DMX-режиме прибор управляется по 10, 6, 4, 3, или 2 DMX-каналам. Также «SlimPAR766» может управляться от дистанционного инфракрасного пульта, которы идет в...
  • Seite 37 UP – Значение «вверх» регулировки по меню. DOWN – Значение «вниз» регулировки по меню. SlimPAR766 имеет различные режимы работы, которые можно выбрать через диспле - меню (См. рис.1 задняя часть корпуса) и установить. Для этого необходимо нажать „Menu“ и выбрать ту опцию для...
  • Seite 38 „Down“ зада те необходимы адрес по DMX. MASTER/SLAVE-режим: «SlimPAR766» можно связать с другими аналогичными приборами для синхронности воспроизведения авто программ. В этом режиме настро ка авто-программ происходит на одном приборе «Master» (ведущем), все остальные подключенные к нему устанавливаются как ведомые (Slave).

  • Seite 39: Универсальны Инфракрасны Пульт Дистанционного Управления

    3.3 Универсальны инфракрасны пульт дистанционного управления: (поставляется в комплекте) Пульт дистанционного управления позволяет управлять «SlimPAR766» без DMX-контроллера и предлагает значительно больше возможносте , чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устро ство, чтобы между...

  • Seite 40: Назначение Dmx-Каналов В Таблице

    3.4 Назначение DMX-каналов в таблице: Примечание: Для настро ки и управления по DMX необходимы базовые знания в области «DMX-512» Ниже в таблице будут перечислены каналы и их функции по стандарту DMX-512 для управления с помощью DMX-контроллера. 2-канальный режим: Канал Значение Функция...
  • Seite 41 4-канальный режим: Канал Значение Функция Диммер от 0 – 100% 0-255 0-255 LED-Строб (0-100%) Отсутствует функция Красны 0 – 100% 10-19 Зелены 0 – 100% 20-29 Сини 0 – 100% 30-39 Белы 0 – 100% 40-49 Амбер 0 – 100% 50-59 UV 0 –...
  • Seite 42 Диммер от 0 – 100% 0-255 0-255 LED-Строб (0-100%) Красны 0 – 100% 0-255 Зелены 0 – 100% 0-255 Сини 0 – 100% 0-255 Белы 0 – 100% 0-255 Амбер 0 – 100% 0-255 UV 0 – 100% 0-255 Отсутствует функция Красны...

  • Seite 43: Соединения В Режиме „Dmx

    XLR к DMX-«выходу»(OUT) светово прибор Master (главны ) с DMX-входом(IN) первого вспомогательного аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.7 Автономны режим: «SlimPAR766» может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините «SlimPAR766» от контроллера и активиру те встроенные программы.

  • Seite 44: Часть 4. Устранение Неполадок

    Часть 4. Устранение неполадок: Устро ство не работает, или нет света: Проверьте подключение к сети и главны предохранитель. Устройство не реагирует на команды DMX контроллера: Проверьте правильность распа ки разъемов и целостность коммутационных кабеле . Проверьте настро ки DMX адреса и полярность сигнала. Проверьте, не...

  • Seite 45: Часть 6: Технические Характеристики

    Часть 6: Технические характеристики. Наименование модели: SlimPAR766 Тип прибора: Светодиодны прожектор PAR Цветовая гамма: RGBAW/UV Количество светодиодов: LED Тип: 6Вт. 6-в-1 Угол раскрытия: 25° DMX вход: 3-контактны разъем XLR-«вход» DMX выход: 3-контактны разъем XLR-«выход» DMX режим: 10, 6, 4, 3 или 2 DMX-канала...

  • Seite 46: Декларация О Соответствии

    дистрибьютору или в местную компанию по переработке. Уважа те местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитно совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК»...
  • Seite 47 SlimPAR766 Order code: A-000000-05938...
