Maxi FLEXLOCK Einbausatz PR 6001/20
Minebea Intec

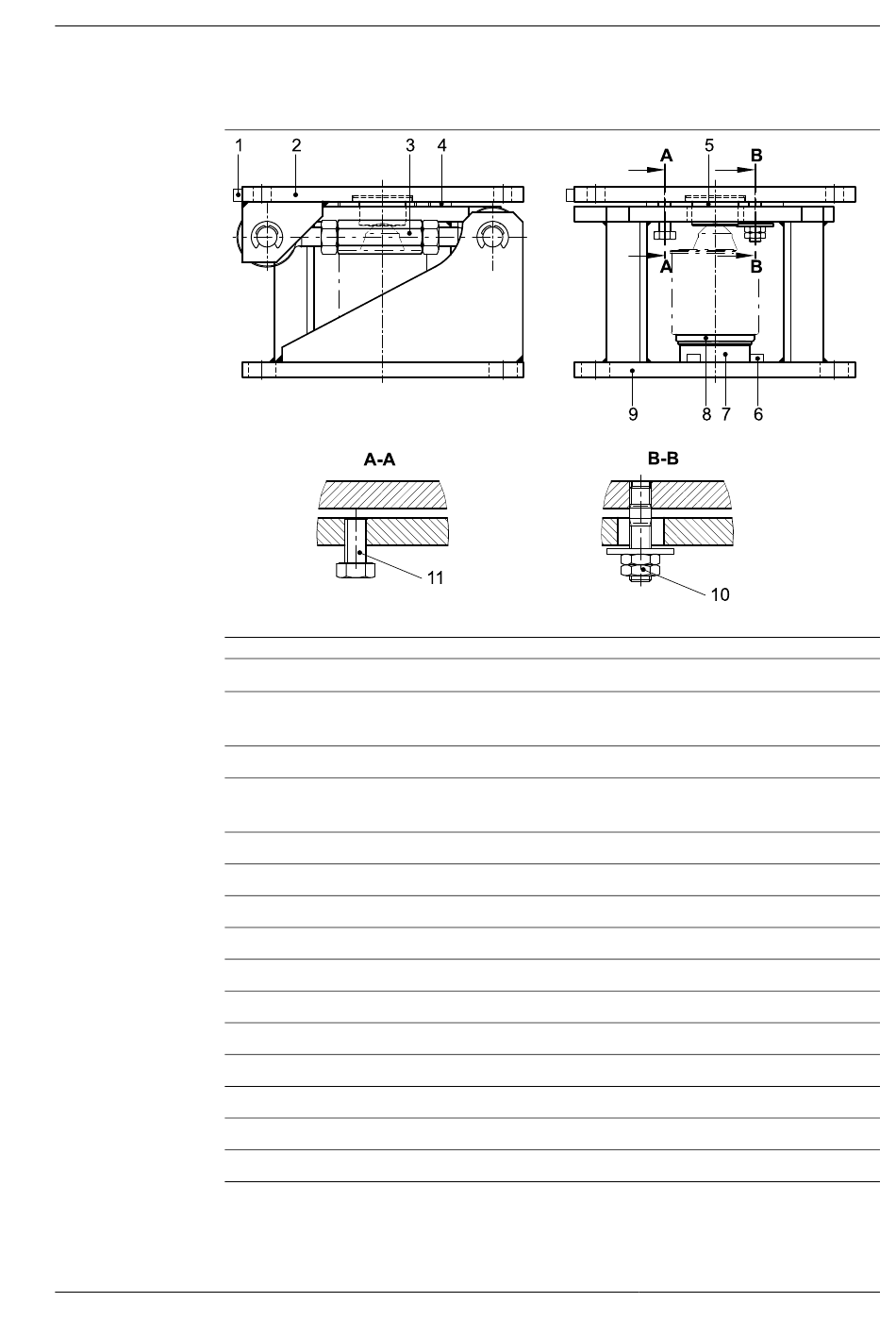

Die Seitenansicht ist ohne Querlenker dargestellt.
Pos.
Bezeichnung
1
Schraube (2×), Federring (2×) und Scheibe (2×) für das Potenzialausgleichskabel
(Lieferumfang der Wägezelle)
2
Oberplatte
3
Querlenker mit Gelenkkopf (2×), Gewindeverbindung, Mutter (2×), Bolzen (2×)
und Sicherungsscheibe (4×)
4
Montagehilfsblech
5
oberes Druckstück
6
Zentrierung (3× Schraube)
7
unteres Druckstück (nur bei PR 6001/20S)
8
Stützring (nur bei PR 6001/20S)
9
Portalträger
10
Abhebesicherung
11
Ein- und Ausbauhilfe
Folgende Positionen sind ohne Abbildung:
12
Sonderwerkzeug
13
Kurzanleitung
