ANLEITUNG OJ-DV-IO-Module
Kabeleinführungen – Kabelverschraubungen – Zugentlastungen
• Zum Einführen der Signalkabel des OJ-DV-IO-Module in OJ-DV die Kabelverschraubungen
benutzen.
• OJ-DV ist werkseitig mit drei Kabelverschraubungen ausgestattet. Sind zusätzliche
Kabeleinführungen notwendig, die entsprechende Lasche (aus der Mitte) von OJ-DV ausbrechen
und eine M16-Kabelverschraubung einsetzen.
• Da OJ-DV nicht mit Gewinden für Kabelverschraubungen ausgestattet ist, müssen zusätzliche
Kabelverschraubungen mithilfe einer separaten M16-Mutter auf der Innenseite gesichert werden.
• Die Kabelverschraubungen müssen angezogen werden, um die Schutzart von OJ-DV zu erhalten
und Zugentlastung zu gewährleisten.
11.
Elektrischer Anschluss
Warnung
• Der elektrische Anschluss des OJ-DV-IO-Module
darf nur von geschultem/qualifiziertem Personal
ausgeführt werden.

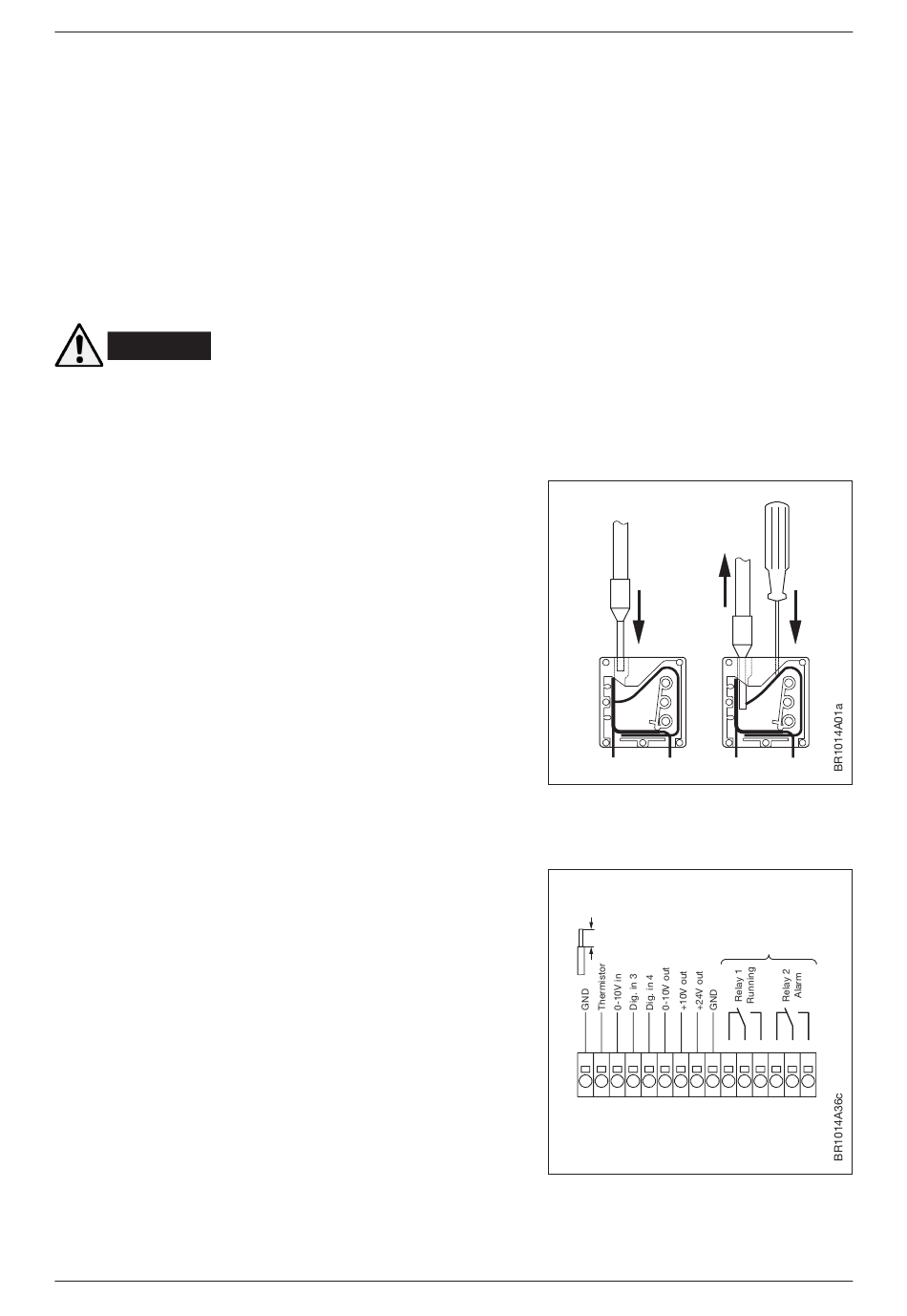

Federklemmen
• Die Anschlussklemmen sind federbelastet, und der
abisolierte Leiter ist durch vorsichtiges Pressen
des Leiters ohne Gebrauch von Werkzeugen leicht
in die Klemmen hineinzudrücken. Andererseits
lässt sich die Klemmenfeder durch leichten Druck
mit einem Schraubendreher oder einem ähnlichen
Werkzeug lösen. Siehe Abb. 11.
• Es können massive Kabel oder Mehrleiterkabel/-
leitungen verwendet werden.
• Werden Mehrleiterkabel/-leitungen verwendet,
sind stets Aderendhülsen zu verwenden.
• Abisolierte Drahtenden oder Aderendhülsen
müssen zwischen 8 und 15 mm lang sein.
• Um Leitungen zu entfernen, die Klemmenfeder
durch leichten Druck vorsichtig mit einem
Schraubendreher oder einem ähnlichem Werkzeug
lösen. Siehe Abb. 11.
12.
Klemmen- und Anschlussübersicht
Siehe Abb. 12.
Abb. 11
Abb. 12
BR1014A36c
© 2016 OJ Electronics A/S
© 2019 OJ Electronics A/S
2
1
8-15 mm
Max. 30VAC/24VDC/1A
NC
C
11
12 13 14 15 16 17 18 19 20 21 22 23 24 25
1
NO
NC
C
NO
7
