Montage

• Das OJ-DV-IO-Module wird in OJ-DV montiert.

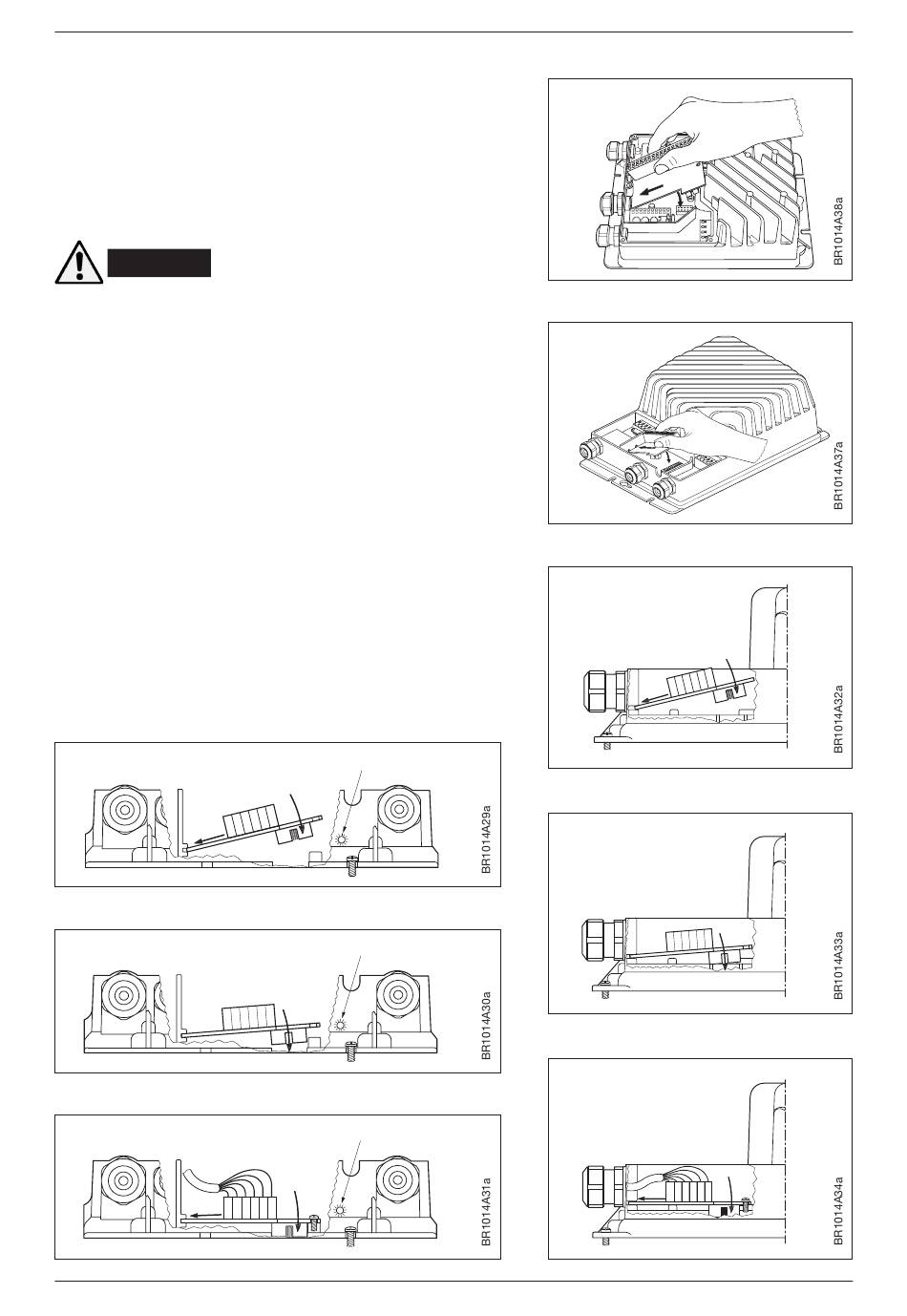

• Siehe Abb. 10.1, 10.3, 10.4 und 10.5 für Details
zur Montage in den OJ-DV-Leistungsgrößen
0,55 kW bis 3,0 kW.
• Siehe Abb. 10.2, 10.6, 10.7 und 10.8 für Details
zur Montage in den OJ-DV-Leistungsgrößen
4,0 kW bis 15,0 kW.
Warnung
Öffnen von OJ-DV
• Vor dem Öffnen der Abdeckung die
Spannungsversorgung zu OJ-DV trennen und
ca. 3 Minuten warten.
• Zum Öffnen von OJ-DV die sechs Torx20-
Schrauben in der Kunststoffabdeckung lösen.
• Die lose Abdeckung vorsichtig entfernen.
Abb. 10.6
H4;H5
1
Abb. 10.7
H4;H5
Abb. 10.8
H4;H5
LED
2
LED
LED
