ANLEITUNG OJ-DV-IO-Module
Montage
Warnung
• Die Montage des OJ-DV-IO-Module darf nur von ge-
schultem/qualifiziertem Personal ausgeführt werden.
• Das OJ-DV-IO-Module muss in den Raum zwischen
Eingangsklemmen und Motorausgangsklemmen
eingebaut werden.

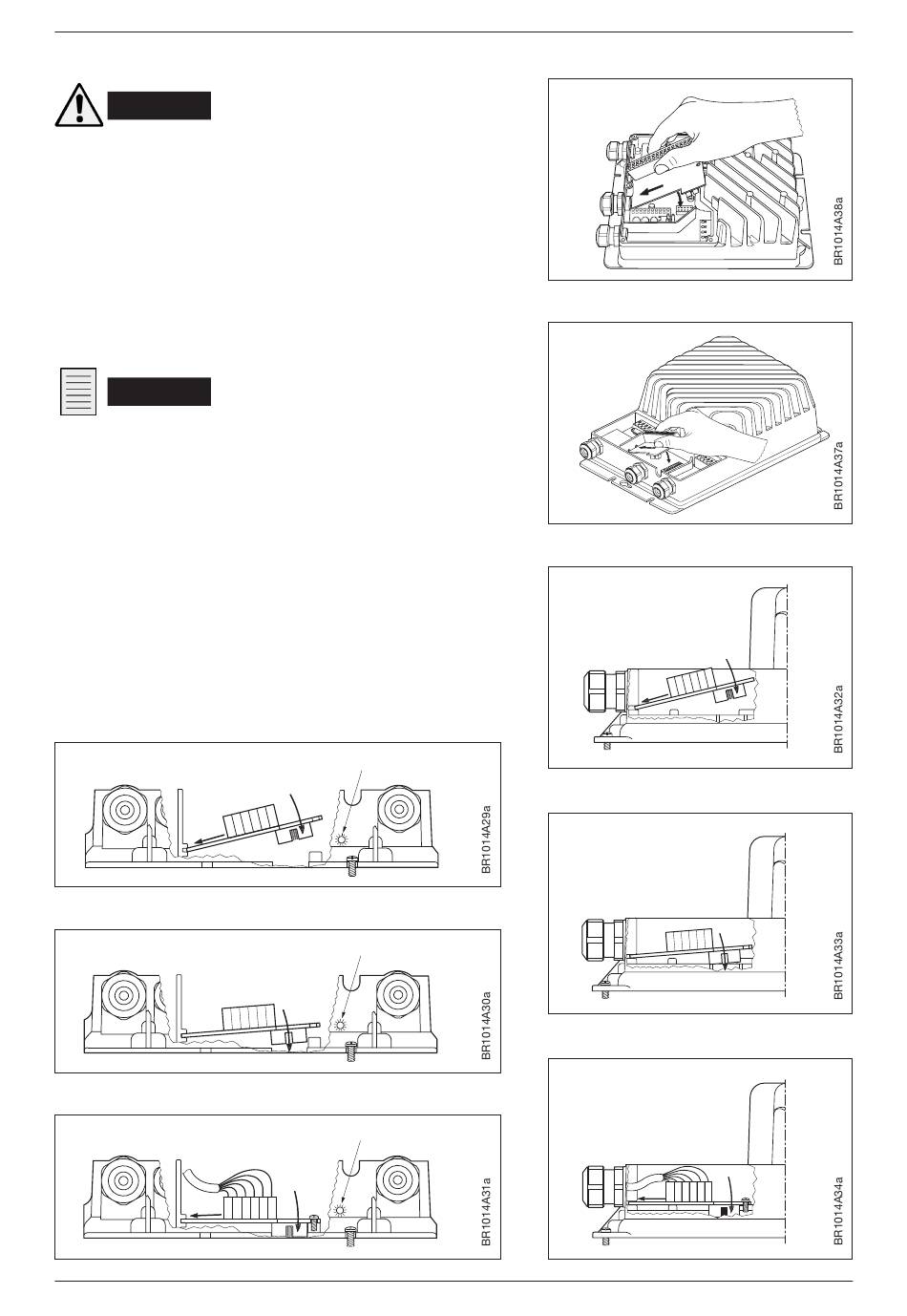

• Zum Montieren des OJ-DV-IO-Module die Platine
vorsichtig im Winkel in den Dreipunkthalter
(im Raum) zwischen Eingangsklemmen und
Motorausgangsklemmen einstecken. H1&H3: siehe
Abb. 10.3; H4&H5: siehe Abb. 10.6.
Hinweis
• Bei den OJ-DV-Leistungsgrößen 0,55 kW bis 3,0 kW
befindet sich der Dreipunkthalter unten – siehe
Abb. 10.1.
• Bei den OJ-DV-Leistungsgrößen 4,0 kW bis 15,0 kW
befindet sich der Dreipunkthalter links – siehe
Abb. 10.2.
• Die 10-poligen Steckverbinder sorgfältig aufeinander
ausrichten und vorsichtig ineinanderschieben –
H1&H3: siehe Abb. 10.4; H4&H5: siehe Abb. 10.7.
• Das OJ-DV-IO-Module mit der mitgelieferten
Schraube befestigen – H1&H3: siehe Abb. 10.5;
H4&H5: siehe Abb. 10.8.
• Es ist nicht möglich, einen Brems-Chopper und das
OJ-DV-IO-Module gemeinsam einzubauen.
Abb. 10.6
H4;H5
1
Abb. 10.7
H4;H5
Abb. 10.8
H4;H5
Eine unsachgemäße Montage kann
zu Störungen und eingeschränkter
Leistung führen.
LED
2
LED
LED
© 2019 OJ Electronics A/S
Abb. 10.1
Abb. 10.2
Abb. 10.3
H1;H3
1
Abb. 10.4
H1;H3
Abb. 10.5
H1;H3
2
6
