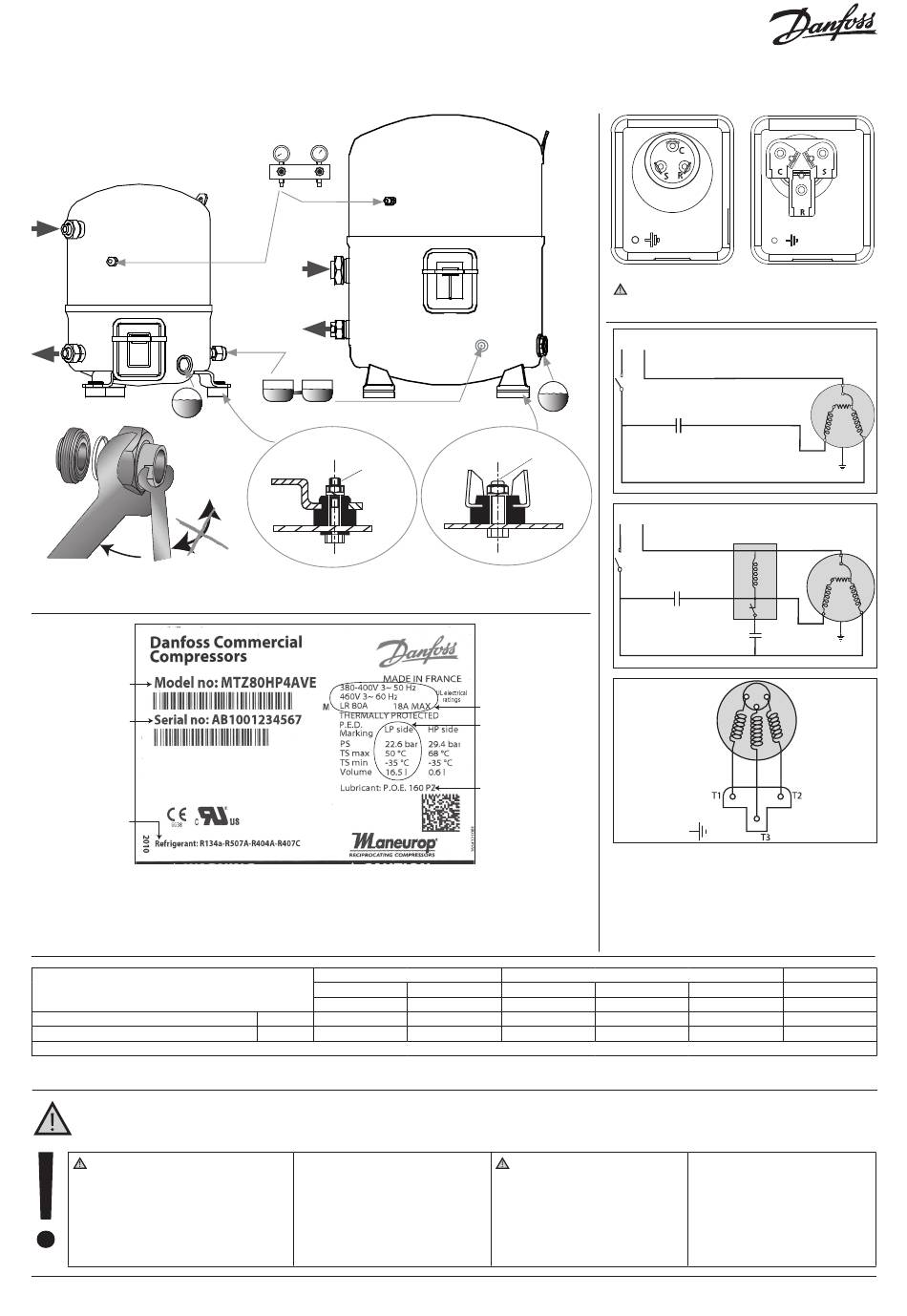

Danfoss MT Serie Instruktion Seite 14

1" : 80 Nm
1"1/4 : 90 Nm
1"3/4 : 110 Nm
A
B
C
A: O znaczenie modelu
B: N umer seryjny
C: C zynniki chłodnicze
Limity pracy
Zakres ciśnienia tłoczenia
Zakres ciśnienia ssania
* W przypadku eksploatacji sprężarek MT z R417A, fabrycznie zalewany olej mineralny 160P należy wymienić na olej poliestrowy 160PZ.
Instalacji i serwisu sprężarki dokonuje wyłącznie wykwalifikowany personel. Należy postępować zgodnie z poniższymi instrukcjami i za-
sadami dobrej praktyki inżynierskiej w chłodnictwie, odnoszącymi się do instalacji, oddawania do użytku, konserwacji i serwisu.
Sprężarka może być wykorzystywa-
na wyłącznie w celu (celach), do jakiego
(jakich) została przeznaczona, obejmują-
cych zakres jej zastosowań (patrz „limity
pracy").
Zapoznaj się z poradnikiem aplikacyjnym
oraz z kartami katalogowymi dostępnymi
na stronie cc.danfoss.com
14
INSTRUKCJA DO
SPRĘżAREK MT / MTZ / NTZ
15 Nm
HM8-40
D: Napięcie zasilania, prąd rozruchowy, max. prąd pracy
E: M aksymalne ciśnienie robocze obudowy
F: Typ oleju
R22
160P
bar (g) 10.9 - 27.7
bar (g) 1.0 - 7.0
Temperatura tłoczenia nie może przekraczać 130°C
Dostarczona sprężarka znajdu-
je się pod ciśnieniem azotu (prze-
dział od 0,3 do 0,7 bara), dlatego
też nie może być podłączana od
razu; patrz paragraf „montaż" w
celu uzyskania dalszych informa-
cji.
FRCC.EI.002.A2.49 © Danfoss Commercial Compressors 07/10
15 Nm
HM12-50
D
E
F
MT
R417A R407C
160PZ * 160PZ
9.4 - 25.5 12.5 - 29.4
0.55 - 5.7 1.4 - 6.6
W każdym przypadku należy speł-
nić wymagania EN378 (lub innego lo-
kalnego przepisu bezpieczeństwa).
C
C
S R
Nigdy nie uruchamiać sprężarek bez za-
montowanej osłony puszki zaciskowej
230 V
TH
RC
230 V
SR
TH
5
2
RC
1
SC
IOL
TH : Termostat
SR : Przekaźnik rozruchowy
SC : Kondensator rozruchowy
RC : Kondensator roboczy
IOL : Zabezpieczenie silnika
MTZ
R134a R404A / R507
160PZ 160PZ
7.9 - 22.6 13.2 - 27.7
0.6 - 4.7 1.0 - 7.2
Sprężarkę należy przenosić ostroż-
nie w pozycji pionowej (maksy-
malne odchylenie od pionu: 15°)
S
R
~
1 PSC
C
IOL
S
R
~
1 CSR
C
IOL
S R
~
3
NTZ
R404A / R507
160PZ
13.2 - 27.7
0.1 - 3.3
