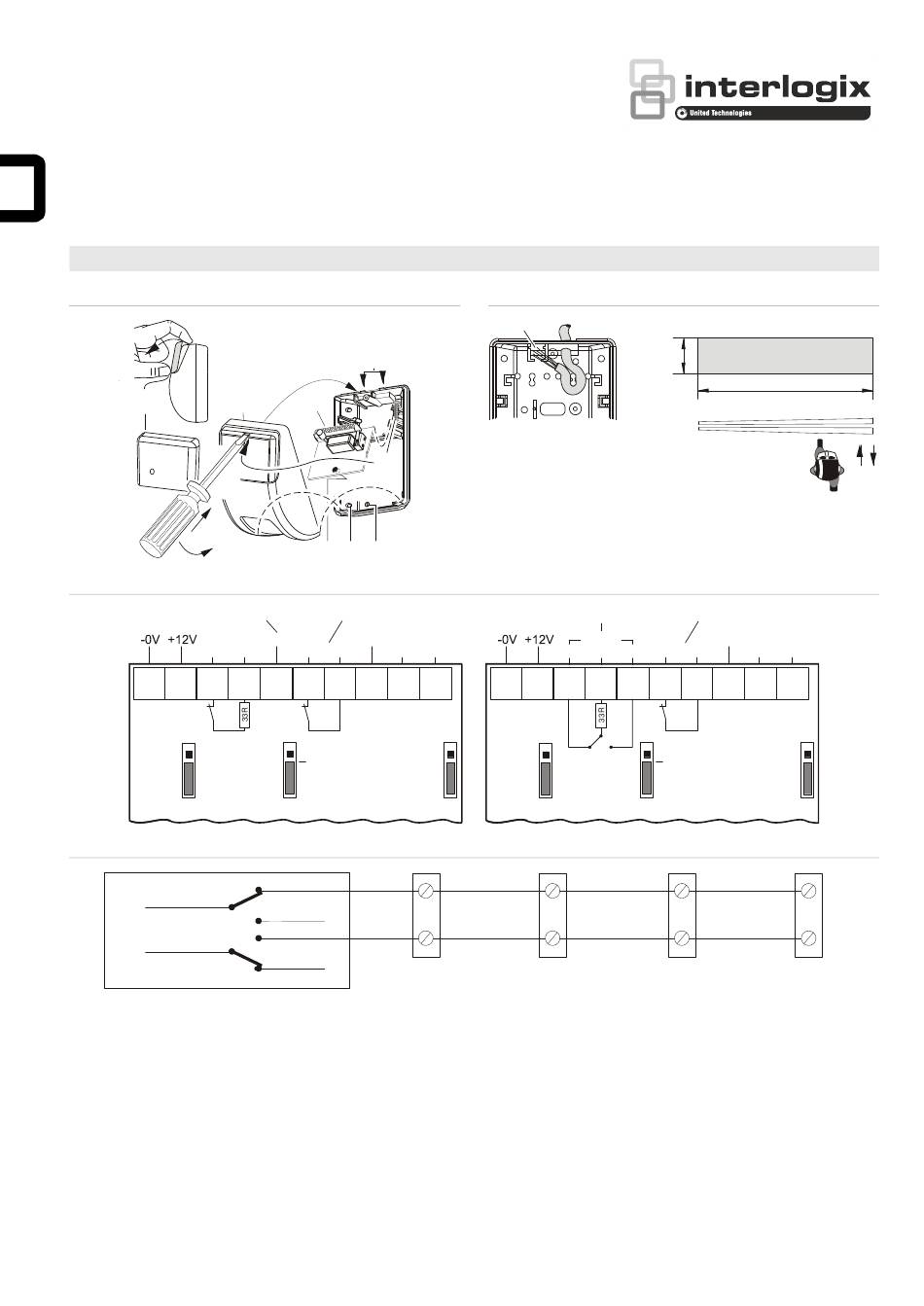

EV450P Series PIR Detector Installation Sheet
EN DE ES FR
IT
NL
1
(1)
(2)
3
EV455P
(A)
ALARM
1
2
3
4
J2
25MTR
15MTR
RANGE
4
LATCH
"C V"
WALK TEST
"C V"
© 2019 UTC Fire & Security Americas Corporation, Inc.
(5)
(3)
(8)
(4)
(6) (7)
(1)
(2)
SPARE
SPARE
WALK
TAMPER
LATCH
TEST
5
6
7
8
9
10
J4
OFF/
REMOTE
+
ON
MEM.POL
ARMED
DISARMED
ON
"CV" = Control Voltage:
OFF
Either "Low" or "High" Control Voltage may be used.
Select the appropriate Control Voltage setting.
2
5 cm
EV456P
(B)
(3)
ALARM
NC
C
1
2
3
4
J3
J2
25MTR
15MTR
RANGE
9
9
10
10
1 / 12
5.0 m max.
2.4 m nom.
1.8 m min.
25 m
(2)
SPARE
WALK
NO
TAMPER
LATCH
TEST
5
6
7
8
9 10
J4
OFF/
REMOTE
+
ON
MEM.POL
9
10
"Low" = 0 Volt
"High" = 12 Volt
P/N 143104999-5 • REV B • ISS 01MAR19
