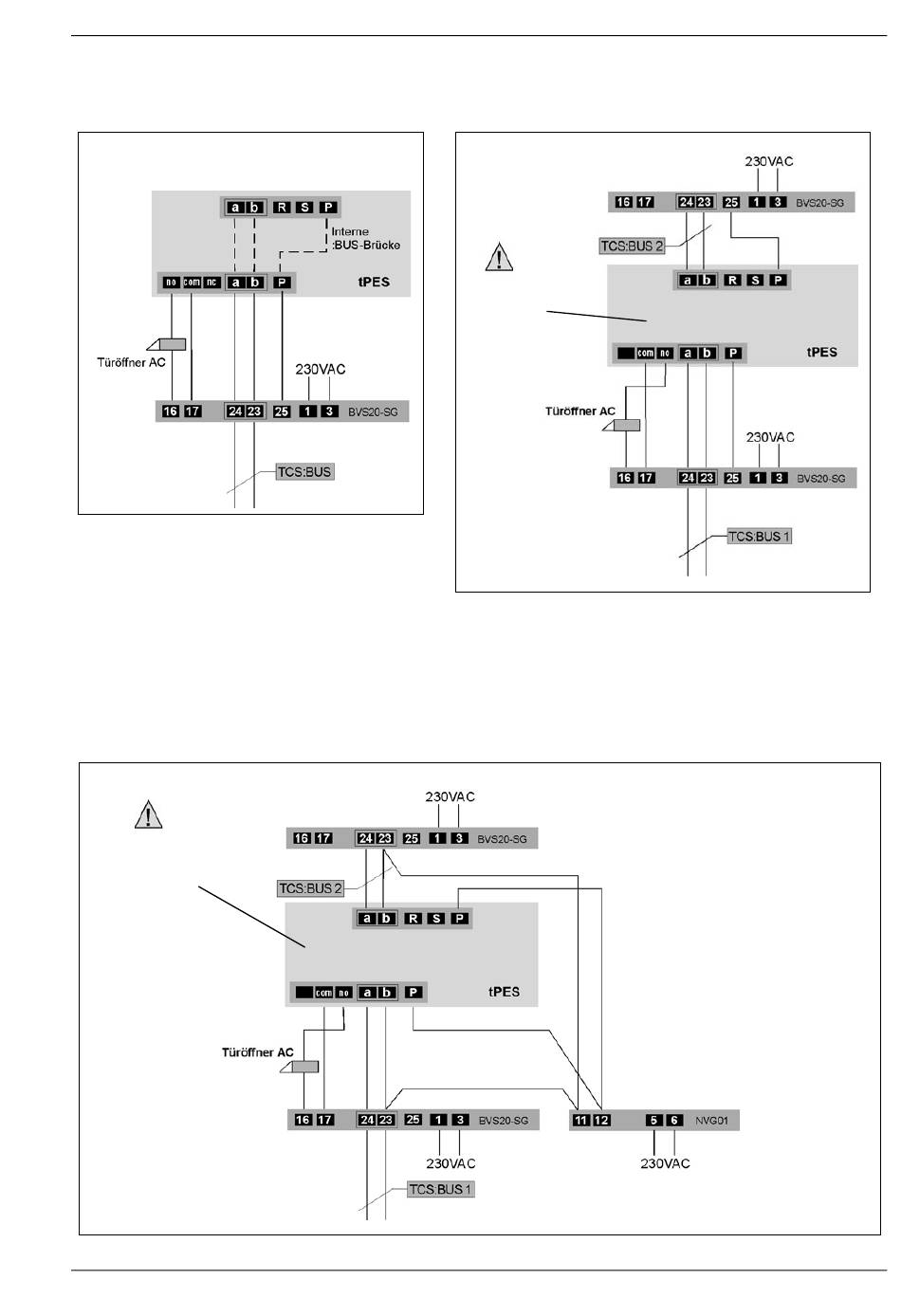

Schaltungsbeispiele
Anlagen mit einem TCS:BUS*
Ruhestromaufnahme an
a: 2,5 mA, P: 20 mA
* Steht keine P-Ader zur Verfügung (z. B. bei Nutzung
einer alten Klingelanlage) darf nur ein Lesegerät an die
Anlage angeschlossen werden. Zur Versorgung muss ein
geeignetes Stromversorgungsgerät (BVS) nachgerüstet
werden.
** Bei mehr als einem Türöffner in der Anlage, einen Trans-
formator KT2A oder vergleichbaren verwenden. Anschaltung
siehe Technisches Handbuch „Zutrittskontrolle".
Anlagen mit zwei getrennten TCS:BUSSEN
und Gleichspannungsnetzgerät NVG01**
Interne :BUS-
Brücke ent-
fernen!
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911
9
Anlagen mit zwei getrennten TCS:BUSSEN**
Ruhestromaufnahme an
a: 2,2 mA, P: 16 mA
Interne :BUS-
Brücke ent-
fernen!
2/2004
Technische Änderungen vorbehalten.
Art.Nr.
0008832 Version 1.2
mi
