Bauanleitung 101.843
Güterwaggon
1

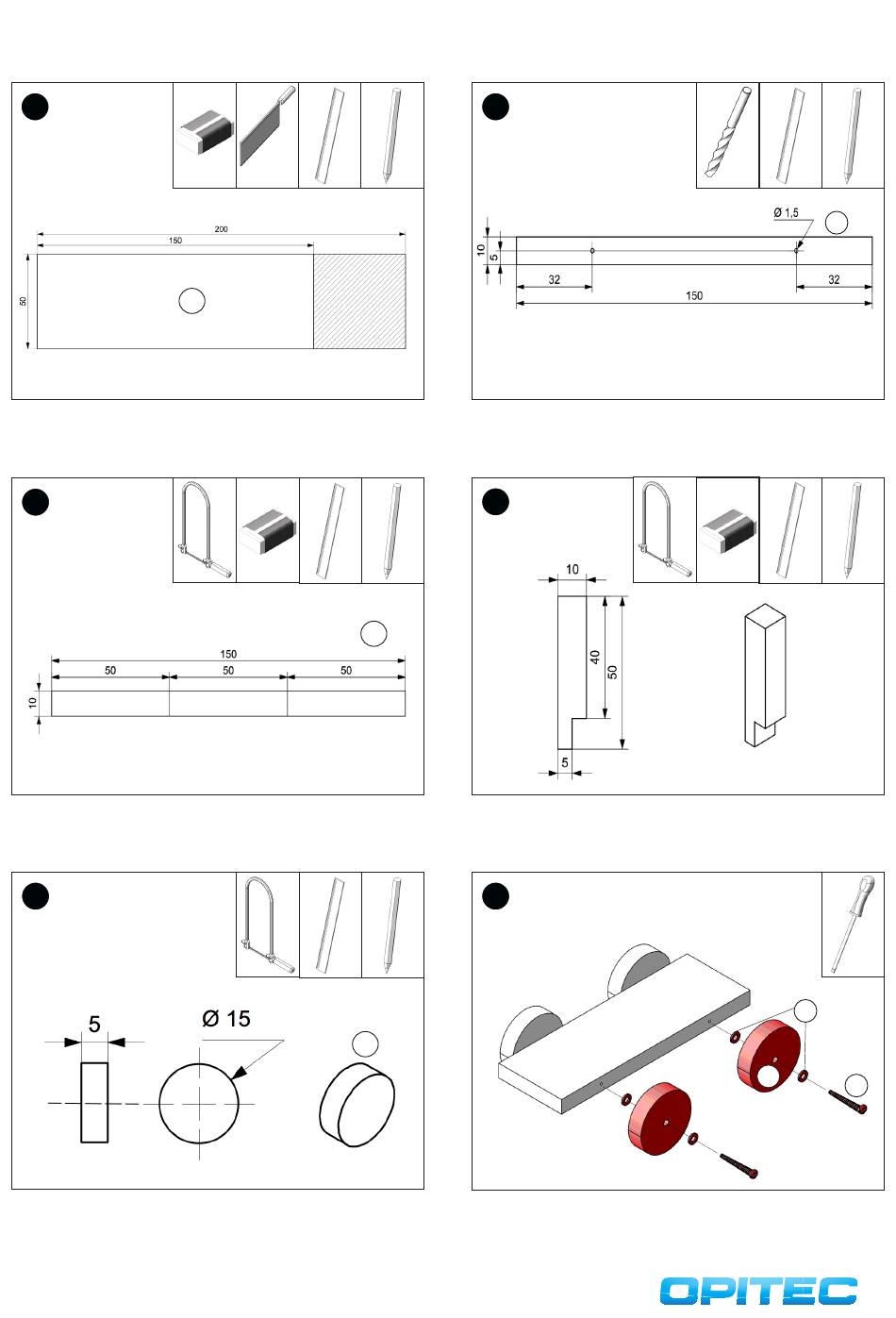

Holzleiste (1) nach Abbildung auf 150mm kürzen und Sägeschnitte
säubern.
3
Maße für die Rungen 3x auf die Holzleiste (2) übertragen. Rungen
ablängen.
5
Vom Rundstab (2) vier Puffer mit 5mm-Länge absägen und versäubern.
2
1
2
Nach Zeichnung am Teil (1) die Bohrungen für die Radschrauben auf
beiden Längsseiten markieren und mit einem 1,5mm-Bohrer vorboh-
ren.
4
3
Nach Zeichnung bei allen Rungen die Aussparung aussägen und
versäubern.
6
2
Die vier Holzräder (4) wie abgebildet an den vorgebohrten Stellen
in der Grundplatte (1) mit jeweils 2 Unterlegschrauben (7) und einer
Schraube (8) befestigen. Hinweis: Die farbige Gestaltung vor Montage
der Räder vornehmen.
ø 1,5
1a
7
4
8
