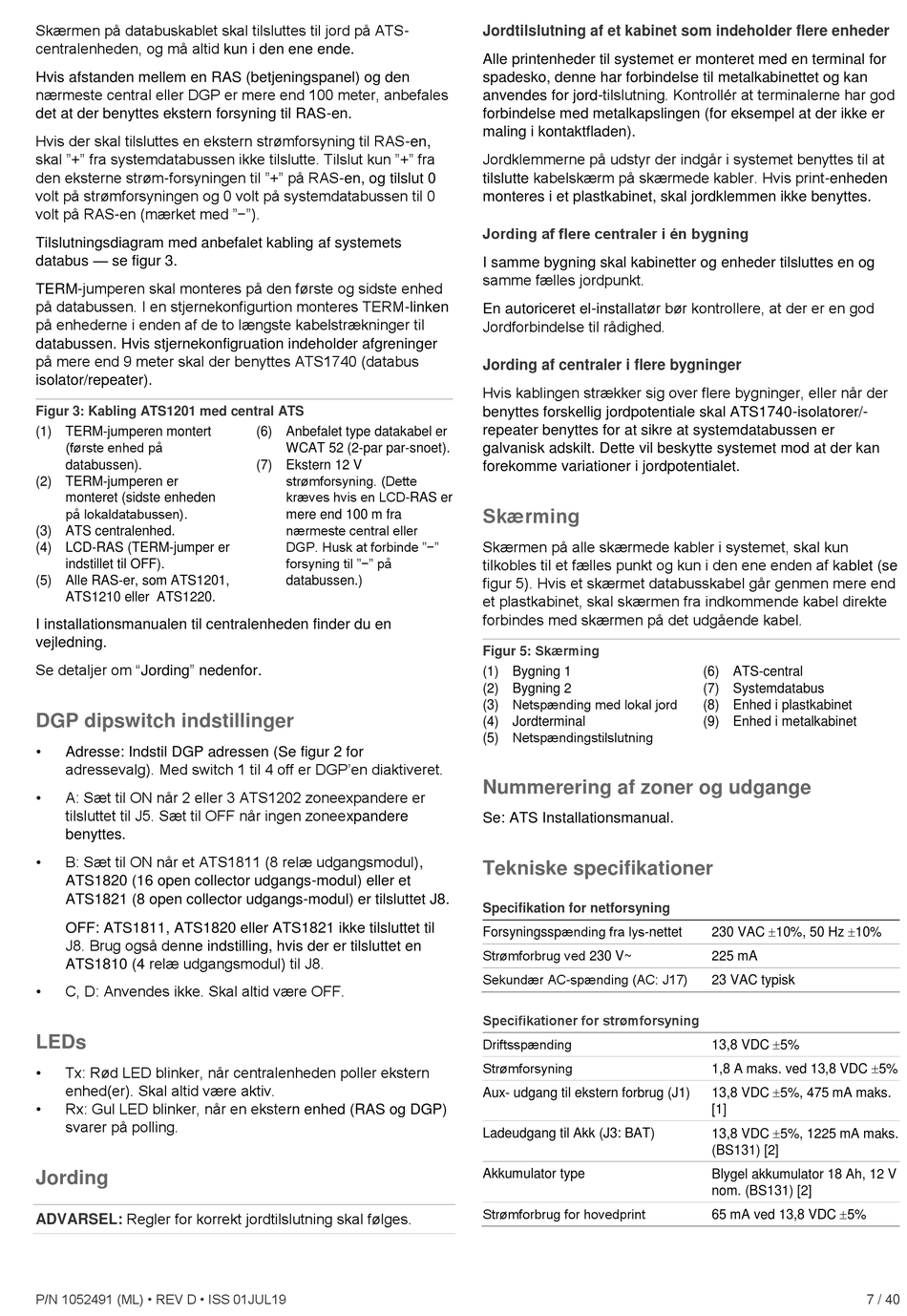

Interlogix ATS1201 Installationsanleitung Seite 7

Skærmen på databuskablet skal tilsluttes til jord på ATS-
centralenheden, og må altid kun i den ene ende.
Hvis afstanden mellem en RAS (betjeningspanel) og den
nærmeste central eller DGP er mere end 100 meter, anbefales
det at der benyttes ekstern forsyning til RAS-en.
Hvis der skal tilsluttes en ekstern strømforsyning til RAS-en,
skal "+" fra systemdatabussen ikke tilslutte. Tilslut kun "+" fra
den eksterne strøm-forsyningen til "+" på RAS-en, og tilslut 0
volt på strømforsyningen og 0 volt på systemdatabussen til 0
volt på RAS-en (mærket med "−").
Tilslutningsdiagram med anbefalet kabling af systemets
databus — se figur 3.
TERM-jumperen skal monteres på den første og sidste enhed
på databussen. I en stjernekonfigurtion monteres TERM-linken
på enhederne i enden af de to længste kabelstrækninger til
databussen. Hvis stjernekonfigruation indeholder afgreninger
på mere end 9 meter skal der benyttes ATS1740 (databus
isolator/repeater).
Figur 3: Kabling ATS1201 med central ATS
(1) TERM-jumperen montert
(første enhed på
databussen).
(2) TERM-jumperen er
monteret (sidste enheden
på lokaldatabussen).
(3) ATS centralenhed.
(4) LCD-RAS (TERM-jumper er
indstillet til OFF).
(5) Alle RAS-er, som ATS1201,
ATS1210 eller ATS1220.
I installationsmanualen til centralenheden finder du en
vejledning.
Se detaljer om "Jording" nedenfor.
DGP dipswitch indstillinger
•
Adresse: Indstil DGP adressen (Se figur 2 for
adressevalg). Med switch 1 til 4 off er DGP'en diaktiveret.
• A: Sæt til ON når 2 eller 3 ATS1202 zoneexpandere er
tilsluttet til J5. Sæt til OFF når ingen zoneexpandere
benyttes.
• B: Sæt til ON når et ATS1811 (8 relæ udgangsmodul),
ATS1820 (16 open collector udgangs-modul) eller et
ATS1821 (8 open collector udgangs-modul) er tilsluttet J8.
OFF: ATS1811, ATS1820 eller ATS1821 ikke tilsluttet til
J8. Brug også denne indstilling, hvis der er tilsluttet en
ATS1810 (4 relæ udgangsmodul) til J8.
• C, D: Anvendes ikke. Skal altid være OFF.
LEDs
• Tx: Rød LED blinker, når centralenheden poller ekstern
enhed(er). Skal altid være aktiv.
• Rx: Gul LED blinker, når en ekstern enhed (RAS og DGP)
svarer på polling.
Jording
Regler for korrekt jordtilslutning skal følges.
ADVARSEL:
P/N 1052491 (ML) • REV D • ISS 01JUL19
(6) Anbefalet type datakabel er
WCAT 52 (2-par par-snoet).
(7) Ekstern 12 V
strømforsyning. (Dette
kræves hvis en LCD-RAS er
mere end 100 m fra
nærmeste central eller
DGP. Husk at forbinde "−"
forsyning til "−" på
databussen.)
Jordtilslutning af et kabinet som indeholder flere enheder
Alle printenheder til systemet er monteret med en terminal for
spadesko, denne har forbindelse til metalkabinettet og kan
anvendes for jord-tilslutning. Kontrollér at terminalerne har god
forbindelse med metalkapslingen (for eksempel at der ikke er
maling i kontaktfladen).
Jordklemmerne på udstyr der indgår i systemet benyttes til at
tilslutte kabelskærm på skærmede kabler. Hvis print-enheden
monteres i et plastkabinet, skal jordklemmen ikke benyttes.
Jording af flere centraler i én bygning
I samme bygning skal kabinetter og enheder tilsluttes en og
samme fælles jordpunkt.
En autoriceret el-installatør bør kontrollere, at der er en god
Jordforbindelse til rådighed.
Jording af centraler i flere bygninger
Hvis kablingen strækker sig over flere bygninger, eller når der
benyttes forskellig jordpotentiale skal ATS1740-isolatorer/-
repeater benyttes for at sikre at systemdatabussen er
galvanisk adskilt. Dette vil beskytte systemet mod at der kan
forekomme variationer i jordpotentialet.
Skærming
Skærmen på alle skærmede kabler i systemet, skal kun
tilkobles til et fælles punkt og kun i den ene enden af kablet (se
figur 5). Hvis et skærmet databusskabel går genmen mere end
et plastkabinet, skal skærmen fra indkommende kabel direkte
forbindes med skærmen på det udgående kabel.
Figur 5: Skærming
(1) Bygning 1
(2) Bygning 2
(3) Netspænding med lokal jord
(4) Jordterminal
(5) Netspændingstilslutning
Nummerering af zoner og udgange
Se: ATS Installationsmanual.
Tekniske specifikationer
Specifikation for netforsyning
Forsyningsspænding fra lys-nettet
Strømforbrug ved 230 V~
Sekundær AC-spænding (AC: J17)
Specifikationer for strømforsyning
Driftsspænding
Strømforsyning
Aux- udgang til ekstern forbrug (J1)
Ladeudgang til Akk (J3: BAT)
Akkumulator type
Strømforbrug for hovedprint
(6) ATS-central
(7) Systemdatabus
(8) Enhed i plastkabinet
(9) Enhed i metalkabinet
230 VAC 10%, 50 Hz 10%
225 mA
23 VAC typisk
13,8 VDC 5%
1,8 A maks. ved 13,8 VDC 5%
13,8 VDC 5%, 475 mA maks.
[1]
13,8 VDC 5%, 1225 mA maks.
(BS131) [2]
Blygel akkumulator 18 Ah, 12 V
nom. (BS131) [2]
65 mA ved 13,8 VDC 5%
